RTA Renault Scenic 2: M9R, et 700 ou 722
Matériel indispensable |
station de charge de gaz réfrigérant |
Couples de serrage
|
vis du démarreur 44 N.m |
écrou de l'embase du démareur 8 N.m |
écrou de l'excitation du solénoïde 5 N.m |
vis du tuyau de conditionnement d'air entre la bouteille déshydratante et le compresseur de conditionnement d'air 8 N.m |
vis inférieures de la façade avant 44 N.m |
vis supérieures de la façade avant 21 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Déposer :
- les caches moteur,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le protecteur sous moteur,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Vidanger le circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air).
- Déposer :
- les vis (1) du couvercle de l'unité de servitude moteur,
- le couvercle de l'unité de servitude moteur.
- Débrancher les connecteurs (2) de l'unité de servitude moteur.
- Dégrafer le câble d'ouverture de capot avant (3) .
- Déposer :
- les agrafes (4) ,
- les vis supérieures (5) de la façade avant.
- Débrancher les tuyaux de lave-vitre.
- Déclipper l'écope d'entrée d'air (6) .
- Déposer :
- les vis inférieures (7) de la façade avant,
- la façade avant,
- le bac à batterie (voir Bac à batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer la vis du tuyau de conditionnement d'air (8) entre la bouteille déshydratante et le compresseur de conditionnement d'air côté compresseur de conditionnement d'air.
- Ecarter le tuyau de conditionnement d'air entre la bouteille déshydratante et le compresseur de conditionnement d'air côté compresseur de conditionnement d'air.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :
- l'écrou (9) de l'embase du démarreur,
- l'écrou (10) de l'excitation du solénoïde.
- Déposer la vis (11) du fil de masse sur le démarreur.
- Ecarter le câblage électrique du démarreur.
- Déposer :

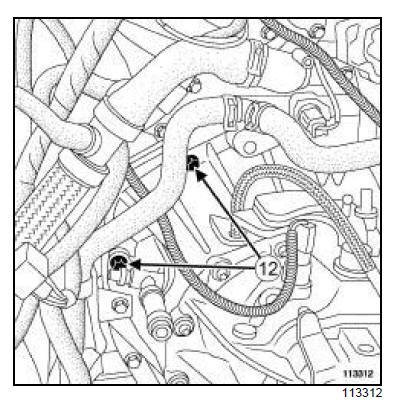

- les vis (12) du démarreur,
- le démarreur.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :
- le démarreur,
- les vis du démarreur
- Serrer au couple les vis du démarreur (44 N.m).
- Mettre en place le câblage électrique du démarreur.
- Reposer :
- l'écrou de l'embase du démarreur,
- l'écrou de l'excitation du solénoïde,
- la vis du fil de masse.
- Serrer aux couples :
- l'écrou de l'embase du démareur (8 N.m) ,
- l'écrou de l'excitation du solénoïde (5 N.m).
II - ÉTAPE FINALE
- Reposer :
- le tuyau de conditionnement d'air entre la bouteille déshydratante et le compresseur de conditionnement d'air côté compresseur de conditionnement d'air,
- la vis du tuyau de conditionnement d'air entre la bouteille déshydratante et le compresseur de conditionnement d'air côté compresseur de conditionnement d'air.
- Serrer au couple la vis du tuyau de conditionnement d'air entre la bouteille déshydratante et le compresseur de conditionnement d'air (8 N.m).
- Reposer :
- le bac à batterie (voir Bac à batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- la façade avant,
- les vis supérieures de la façade avant,
- les vis inférieures de la façade avant.
- Serrer aux couples :
- les vis inférieures de la façade avant (44 N.m) ,
- les vis supérieures de la façade avant (21 N.m).
- Clipper l'écope d'entrée d'air.
- Brancher les tuyaux de lave-vitre.
- Reposer les agrafes.
- Mettre en place le câble d'ouverture de capot avant.
- Brancher les connecteurs de l'unité de servitude moteur.
- Reposer :
- le couvercle de l'unité de servitude moteur,
- les vis du couvercle de l'unité de servitude moteur.
- Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air).
- Reposer :
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- le protecteur sous moteur,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- les caches moteur.
