RTA Renault Scenic 2: F9Q
|
Couples de serrage
|
| sonde de niveau d'huile 25 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- les vis du protecteur sous moteur,
- le protecteur sous moteur.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

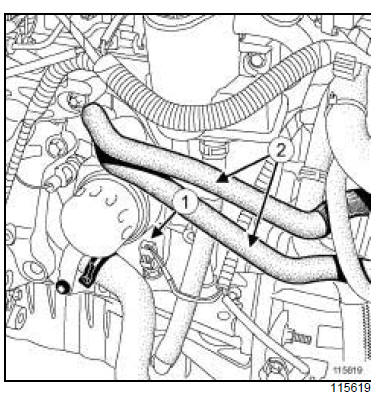

- Débrancher le connecteur (1) de la sonde de niveau d'huile.
- Déposer la sonde de niveau d'huile (2) à l'aide d'une clé à oeil.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer la sonde de niveau d'huile.
- Serrer au couple la sonde de niveau d'huile (25 N.m).
- Brancher le connecteur de la sonde de niveau d'huile.
II - ÉTAPE FINALE
- Reposer :
- le protecteur sous moteur,
- les vis du protecteur sous moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, Batterie).
M9R
Couples de serrage
sonde de niveau d'huile 25 N.m
la roue avant droite 130 N.m
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
...
