RTA Renault Scenic 2: K9K, et 732 ou 734
Outillage spécialisé indispensable |
Mot. 1567 Pince à distance pour colliers de tube de recyclage des gaz d'échappement - EGR. |
Couples de serrage
|
vis de fixation du tuyau rigide de recirculation des gaz d'échappement sur le collecteur 35 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Déposer les caches moteur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- les protecteur sous moteur,
- le catalyseur (voir 1 9 B , Echappement, Catalyseur : Dépose - Repose)
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :

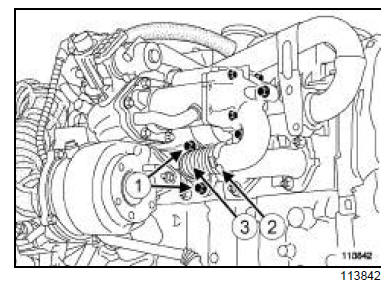

- les vis de fixation (1) du tuyau rigide de recirculation des gaz d'échappement,
- le collier encliquetable (2) à l'aide de l'outil (Mot.1567) ,
- le tuyau rigide de recirculation des gaz d'échappement (3) .
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Nettoyer impérativement de manière consciencieuse toute les surfaces d'appuis.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :
- le tuyau rigide de recirculation des gaz d'échappement neuf avec un joint neuf,
- les vis de fixation neuves du tuyau rigide de recirculation des gaz d'échappement.
- Mettre en place un collier encliquetable neuf.
- Serrer jusqu'au contact les vis de fixation du tuyau rigide de recirculation des gaz d'échappement sur le collecteur.
- Ajuster le tuyau rigide de recirculation des gaz d'échappement par rapport au support du refroidisseur côté distribution.
- Verrouiller le collier encliquetable du tuyau rigide de recirculation des gaz d'échappement à l'aide de l'outil (Mot. 1567).
- Serrer au couple les vis de fixation du tuyau rigide de recirculation des gaz d'échappement sur le collecteur (35 N.m).
III - ÉTAPE FINALE
- Reposer :
- le catalyseur (voir 1 9 B , Echappement, Catalyseur : Dépose - Repose)
- le protecteur sous moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Reposer les caches moteur.
M9R, et 700 ou 721 ou 722
Couples de serrage
vis du tuyau rigide EGR
sur le refroidisseur EGR
35 N.m
vis du tuyau rigide EGR
sur le collecteur
d'échappement
35 N.m
...
