RTA Renault Scenic 2: F4R, et 770 ou 771 - K4J - K4M
Couples de serrage
|
vis de fixation du démarreur 44 N.m |
vis de fixation de cache de batterie 4 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- les caches du moteur,
- les grilles d'auvent.
- Déposer :
- les deux vis de fixation (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air.
K4J
- Déposer le résonateur d'air.
F4R - K4M
- Déposer le conduit de sortie filtre à air.
- Débrancher :
- le connecteur de la sonde de niveau d'huile,
- les connections électriques du démarreur.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :

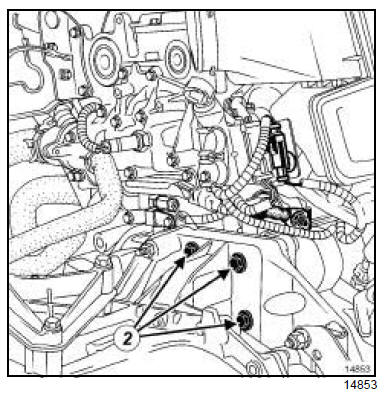

- les vis de fixation (2) du démarreur,
- le démarreur.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Vérifier la présence de la douille de centrage.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer le démarreur.
- Serrer au couple les vis de fixation du démarreur (44 N.m).
III - ÉTAPE FINALE
- Procéder dans l'ordre inverse de la dépose.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Serrer au couple les vis de fixation de cache de batterie (4 N.m).
K9K, et 722
Couples de serrage
vis de fixation du
démarreur
44 N.m
vis de fixation de roues 130 N.m
vis de fixation de cache
de batterie
4 N.m
D ...
