RTA Renault Scenic 2: Calculateur d'aide au stationnement : Dépose - Repose
RADAR PROX AV ET AR ou RADAR DE PROXIMITE
|
Matériel indispensable |
| outil de diagnostic |
Le calculateur d'aide au stationnement se situe derrière la garniture de custode arrière gauche.
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Débrancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
- Déposer la garniture de custode arrière gauche (voir Garniture de custode : Dépose - Repose) (MR 371, 71A, Garnissage intérieur de caisse).
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

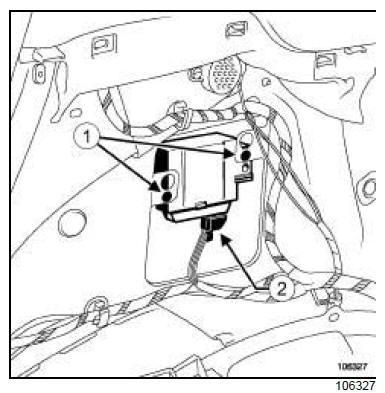

- Dévisser légérement les vis (1) du calculateur d'aide au stationnement.
- Déposer le calculateur d'aide au stationnement vers le haut.
- Débrancher le connecteur (2) du calculateur d'aide au stationnement.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Brancher le connecteur du calculateur d'aide au stationnement.
- Mettre en place le calculateur d'aide au stationnement.
- Serrer les vis du calculateur d'aide au stationnement.
II - ÉTAPE FINALE
- Reposer la garniture de custode arrière gauche (voir Garniture de custode : Dépose - Repose) (MR 371, 71A, Garnissage intérieur de caisse).
- Dans le cas d'un remplacement du calculateur d'aide au stationnement, effectuer les opérations nécessaires à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes)(MR 372, 87F, Aide au stationnement).
Radar de proximité : Dépose
- Repose
RADAR PROX AV ET AR ou RADAR DE PROXIMITE
ATTENTION
Les radars de proximité sont fragiles, la partie extérieure
ne supporte pas les chocs, manipuler avec
précaution.
D& ...
