RTA Renault Scenic 2: F9Q
Outillage spécialisé indispensable |
Mot. 1566 Clé de dépose des tuyaux Haute Pression. |
Matériel indispensable |
outil de diagnostic |
Couples de serrage |
écrou du tuyau haute pression sur l'injecteur 27 N.m |
écrou du tuyau haute pression sur la rampe d'injection de couleur dorée 29 N.m |
écrou du tuyau haute pression sur la rampe d'injection de couleur grise 37 N.m |
- ne pas fumer et ne pas approcher d'objet incandescent près de l'aire de travail,
- faire attention aux projections de carburant en débranchant le raccord.
- que la rampe ne soit plus sous pression,
- que la température du carburant ne soit pas élevée.
Il est strictement interdit d'intervenir sur le circuit, moteur tournant.
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Déposer le cache moteur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Déposer :
- le conduit d'admission d'air (voir 12A, Mélange carburé, Conduit d'admission : Dépose - Repose) ,
- le protecteur de rampe d'injection (voir 13B, Injection diesel, Protecteur de rampe d'injection : Dépose - Repose) .
- Nettoyer (voir 13B, Injection diesel, Injection diesel : Précautions pour la réparation) :
- le raccord du tuyau de retour de gazole sur la pompe haute pression,
- le raccord du tuyau haute pression concerné.

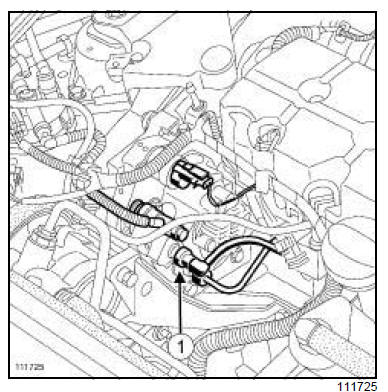

- Débrancher le raccord (1) du tuyau de retour de gazole de la pompe haute pression.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- En cas de remplacement de tous les tuyaux haute pression, dévisser de quelques tours les écrous de la rampe d'injection.
- Maintenir impérativement avec une clé, le raccord
intermédiaire de l'injecteur lors du desserrage des
tuyaux haute pression.
Ne pas endommager la canule de retour de l'injecteur.
- Desserrer :
- l'écrou du tuyau haute pression côté injecteur à l'aide de l'outil (Mot. 1566) ,
- l'écrou du tuyau haute pression côté rampe d'injection à l'aide de l'outil (Mot. 1566).
- Déplacer les écrous le long du tube tout en maintenant l'olive en contact avec le cône.
- Déposer le tuyau haute pression.
- Placer des bouchons de propreté sur les orifices.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Pièces à remplacer systématiquement :
- tout tuyau haute pression déposé.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
De même, ne sortir les tuyaux de leur emballage qu'au moment de les reposer sur le véhicule.
- Déposer les bouchons de propreté.
- Mettre en place le tuyau haute pression neuf.
- Visser sans serrer les écrous du tuyau haute pression.
- Serrrer au couple l'écrou du tuyau haute pression sur l'injecteur (27 N.m).
- une rampe de couleur dorée,
- une rampe de couleur grise.
- Serrer aux couples :
- l'écrou du tuyau haute pression sur la rampe d'injection de couleur dorée (29 N.m) ,
- l'écrou du tuyau haute pression sur la rampe d'injection de couleur grise (37 N.m).
III - ÉTAPE FINALE
- Brancher le raccord du tuyau de retour de gazole sur la pompe haute pression.
- Reposer le conduit d'admission équipé de l'ancien joint (voir 12A, Mélange carburé, Conduit d'admission : Dépose - Repose) .
- Brancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Vérifier l'absence de fuite :
- faire tourner le moteur au ralenti,
- accélerer plusieurs fois à vide,
- couper le contact,
- vérifier l'absence d'écoulement de gazole.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Déposer le conduit d'admission équipé de l'ancien joint (voir 12A, Mélange carburé, Conduit d'admission : Dépose - Repose) .
- Reposer :
- le protecteur de rampe d'injection (voir 13B, Injection diesel, Protecteur de rampe d'injection : Dépose - Repose) ,
- le conduit d'admission d'air (voir 12A, Mélange carburé, Conduit d'admission : Dépose - Repose) .
- Brancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Reposer le cache moteur.
