RTA Renault Scenic 2: Circuit d'alimentation en gazole
K9K, et 722 ou 724 ou 728
Schéma fonctionnel du circuit d'alimentation en gazole
Le circuit se compose :
- d'une jauge (1) ,
- d'une pompe d'amorçage (2) ,
- d'un filtre à carburant (3) qui peut être équipé d'un capteur de détection d'eau,
- d'une pompe haute pression (4) intégrant une pompe de gavage mécanique (pompe de transfert),
- d'un actuateur de débit (5) ,
- d'une rampe d'injection (6) équipée d'un capteur de pression de gazole (7) ,
- de quatre injecteurs électromagnétiques (8) équipés de valves de décharge,
- d'un venturi (9) ,
- de différents capteurs,
- d'un calculateur d'injection.
Il est interdit :
- de démonter l'intérieur de la pompe et des injecteurs.
Seul l'actuateur de débit, le capteur de température de gazole et le venturi peuvent être remplacés,
- de déposer le capteur de pression de la rampe de
carburant (pour des problèmes de pollution du circuit).
En cas de défaillance du capteur de pression, remplacer impérativement le capteur de pression, la rampe et les cinq tuyaux haute pression.
K9K, et 732

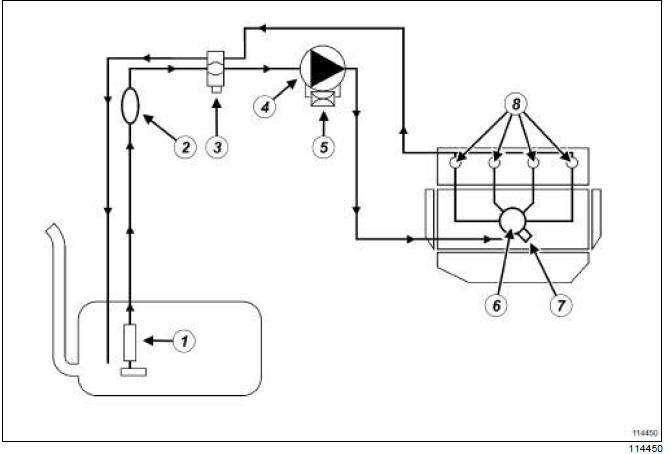

Schéma fonctionnel du circuit d'alimentation en gazole
Le circuit se compose :
- d'une jauge (1) ,
- d'une pompe d'amorçage (2) ,
- d'un filtre à carburant (3) qui peut être équipé d'un capteur de détection d'eau,
- d'une pompe haute pression (4) intégrant une pompe de gavage mécanique (pompe de transfert),
- d'un actuateur de débit (5) ,
- d'une rampe d'injection (6) équipée d'un capteur de pression de gazole (7) ,
- de quatre injecteurs électromagnétiques (8) équipés de valves de décharge,
- de différents capteurs,
- d'un calculateur d'injection.
Il est interdit :
- de démonter l'intérieur de la pompe et des injecteurs.
Seul l'actuateur de débit, le capteur de température de gazole et le venturi peuvent être remplacés,
- de déposer le capteur de pression de la rampe de
carburant (pour des problèmes de pollution du circuit).
En cas de défaillance du capteur de pression, remplacer impérativement le capteur de pression, la rampe et les cinq tuyaux haute pression.
