RTA Renault Scenic 2: Capteur de vitesse de lacet et d'accélération transversale : Dépose - Repose
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serrage
|
| écrous de fixation du capteur de vitesse de lacet et d'accélération transversale 8 N.m |
DÉPOSE
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).

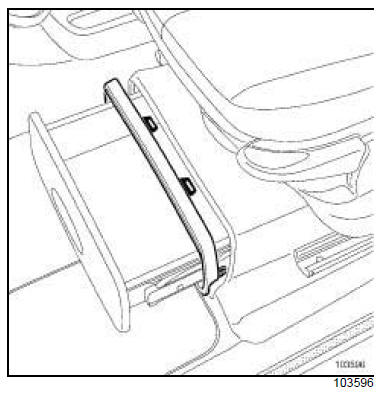

- Déclipper l'encadrement du tiroir.

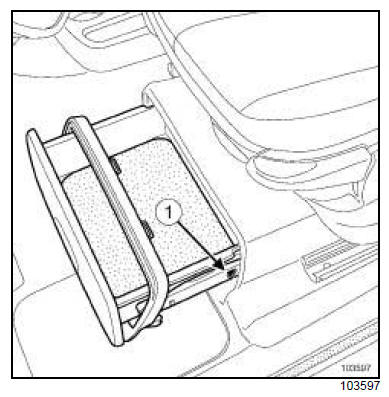

- Déposer le tiroir en exercant une pression sur le clip (1) à l'aide d'un tournevis plat.
- Débrancher le connecteur du capteur de vitesse de lacet et d'accélération transversale.
- Déposer :
- les écrous de fixation du capteur,
- le capteur.
REPOSE

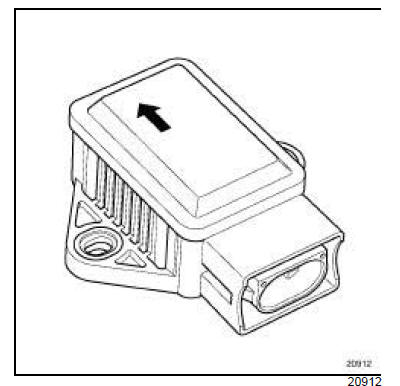

- Monter impérativement le capteur dans le sens d'avancement du véhicule (sens de la flèche).
- Procéder dans l'ordre inverse de la dépose.
- Serrer au couple les écrous de fixation du capteur de vitesse de lacet et d'accélération transversale (8 N.m).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Dans le cas d'un remplacement du capteur de vitesse de lacet et d'accélération transversale, effectuer les opérations nécessaires à l'aide de l'outil de diagnostic (voir Diagnostic-Remplacements des organes) (MR 372, 38C, Antiblocage des roues).
