RTA Renault Scenic 2: K4J, et 730 ou 740 - K4M, et 764
|
Couples de serrage
|
| vis de fixation de la rampe d'injection 9 N.m |
| vis de fixation de cache batterie 4 N.m |
DÉPOSE
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer les caches du moteur.
- Déposer les écrous de fixation (1) de la protection de la rampe d'injection.
- Ecarter le faisceau électrique.
- Débrancher :
- le tuyau d'arrivée de carburant (2) ,
- le faisceau électrique (3) des injecteurs et du capteur de cliquetis.
- ne pas fumer et ne pas approcher d'objet incandescent près de l'aire de travail,
- faire attention aux projections de carburant en débranchant le raccord d'alimentation,
- protéger les zones sensibles à l'écoulement de carburant.
- Déposer :
- les vis de fixation (4) de la rampe d'injection,
- la rampe d'injection en la tirant délicatement vers soi.
A L'ÉTABLI
- Déposer :

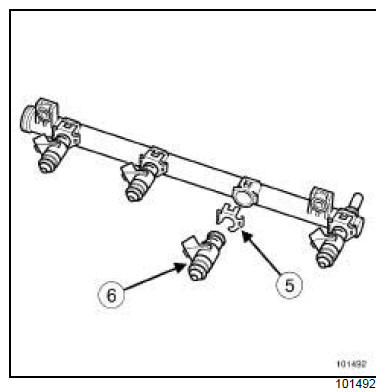

- les agrafes (5) des injecteurs,
- les injecteurs (6) .
REPOSE
- Remplacer impérativement les joints toriques et les agrafes de fixation des injecteurs.
- Mettre en place la rampe d'injection.
- Serrer au couple les vis de fixation de la rampe d'injection (9 N.m).
- Procéder dans l'ordre inverse de la dépose.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Serrer au couple les vis de fixation de cache batterie (4 N.m).
F4R, et 770 ou 771 ou 776
Couples de serrage
vis de fixation de la
rampe d'injection
9 N.m
vis de fixation de cache
batterie
4 N.m
