RTA Renault Scenic 2: Bac à batterie : Dépose - Repose
|
Couples de serrage
|
| vis du bac à batterie 21 N.m |
| écrou du faisceau électrique 8 N.m |
- véhicule fabriqué avant le 12/01/05 : méthode 1
- véhicule fabriqué depuis le 12/01/05 : méthode 2
Bac à batterie avant le 12/01/05
Bac à batterie depuis le 12/01/05
DÉPOSE (MÉTHODE 1)
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Déposer la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

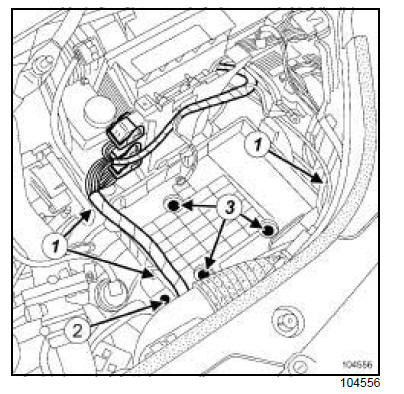

- Dégrafer le faisceau électrique (1) du bac à batterie.
- Déposer :
- l'écrou (2) du faisceau électrique,
- les vis (3) du bac à batterie.
- Extraire le bac à batterie.
REPOSE (MÉTHODE 1)
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Mettre en place le bac à batterie.
- Reposer les vis du bac à batterie.
- Serrer au couple les vis du bac à batterie (21 N.m).
- Reposer l'écrou du faisceau électrique.
- Serrer au couple l'écrou du faisceau électrique (8 N.m).
- Agrafer le faisceau électrique sur le bac à batterie.
II - ÉTAPE FINALE
- Reposer la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
DÉPOSE (MÉTHODE 2)
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Déposer la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Débrancher les connecteurs (4) du calculateur d'injection.
F9Q ou K9K ou M9R
- Débrancher le connecteur du débimètre d'air.
F9Q ou K9K ou M9R - F4R, et 776
- Débrancher le connecteur de l'électrovanne de régulation du turbocompresseur.
- Dégrafer :
- le faisceau électrique (5) du connecteur du calculateur d'injection,
- le faisceau électrique (6) de la cosse négative de la batterie,
- le faisceau électrique (7) du bac à batterie.
- Déposer :
- l'écrou (8) du faisceau électrique,
- les vis (9) du bac à batterie.
- Extraire le bac à batterie équipé du calculateur d'injection et de son support.
REPOSE (MÉTHODE 2)
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Mettre en place le bac à batterie équipé du calculateur d'injection et de son support..
- Reposer les vis du bac à batterie.
- Serrer au couple les vis du bac à batterie (21 N.m).
- Reposer l'écrou du faisceau électrique.
- Serrer au couple l' écrou du faisceau électrique (8 N.m).
- Agrafer :
- le faisceau électrique sur le bac à batterie,
- le faisceau électrique de la cosse négative de la batterie,
- le faisceau électrique du connecteur du calculateur d'injection.
F9Q ou K9K ou M9R - F4R, et 776
- Brancher le connecteur de l'électrovanne de régulation du turbocompresseur.
F9Q ou K9K ou M9R
- Brancher le connecteur du débimètre d'air.
- Brancher les connecteurs du calculateur d'injection.
II - ÉTAPE FINALE
- Reposer la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
Batterie : Dépose - Repose
Couples de serrage
écrou de câblage du
fusible de protection
5 N.m
écrou de cosse batterie
positive
6 N.m
vis de la bride de l ...
