Notice d'utilisation Renault Scenic 2: Appuis-tête convertible enfant
Suivant véhicule, l’appui-tête enfant équipe les places arrière latérales (pour châssis normal) ou les places arrière latérales de deuxième rangée (pour châssis long).
Position de rangement de l’appuitête enfant
Appuyez sur la languette 1 du guide d’appui-tête et abaissez complètement
l’appui-tête.
La position de l’appui-tête complètement abaissée est une position de rangement : elle ne doit pas être utilisée lorsqu’un passager est assis.
Pour régler la hauteur
Tirez l’appui-tête vers
vous et faites-le coulisser simultanément jusqu’à la hauteur recommandée

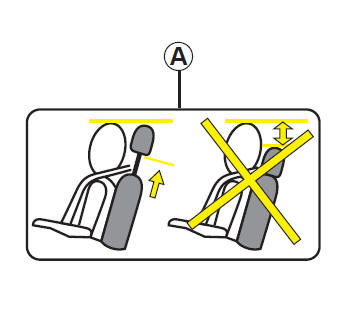

(voir figure A).
| L’appui-tête étant un élément de sécurité, veillez à sa présence et à son bon positionnement. |
Pour enlever l’appui-tête

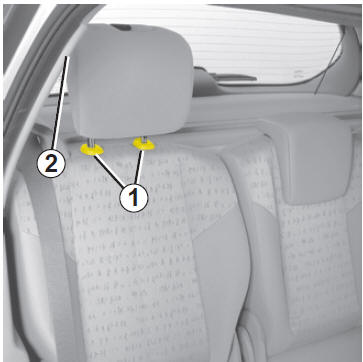

Appuyez sur les
languettes 1 et levez l’appui-tête jusqu’à le libérer.
Pour remettre l’appui-tête
L’appui-tête doit
être monté avec le logement de sangle de cou 2 situé du côté de la porte.
Introduisez les tiges de l’appui-tête dans les fourreaux, crantages vers l’avant, et abaissez l’appui-tête jusqu’à la hauteur désirée.
Pour l’utilisation enfant

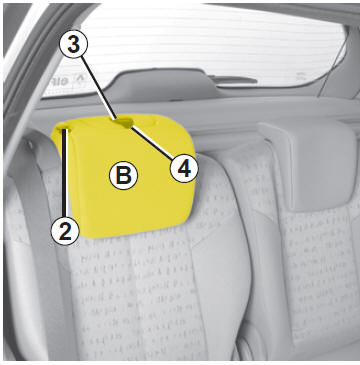

Levez le verrou 3,
dégagez la sangle 4, puis rabattez le verrou 3. Baissez complètement le
coussin B.

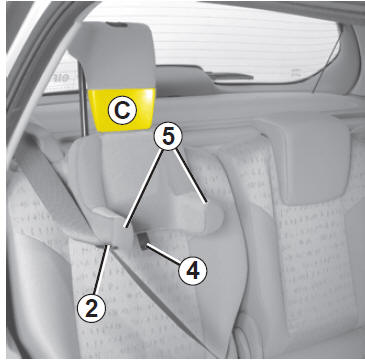

Installez l’enfant sur le siège. Les deux maintiens latéraux 5 doivent passer de chaque côté du cou. Réglez ensuite la hauteur de l’appui-tête : la base des maintiens latéraux 5 doit être à environ deux centimètres au-dessus des épaules.
Pour un meilleur confort de l’occupant, passez la ceinture dans le logement 2.
L’étiquette C vous rappelle comment procéder.
| L’appui-tête enfant ne peut être utilisé qu’en complément
d’un rehausseur homologué pour les catégories 2 (15 à 25 kg) et 3
(22 à 36 kg).
Reportez-vous au paragraphe : "pour la sécurité des enfants" en chapitre 1. En dehors de ces cas, le coussin B doit toujours être en position relevée et verrouillée. |
Pour refermer l’appui-tête
Relevez le verrou
3, refermez complètement le coussin B, engagez la sangle 4, puis abaissez
le verrou 3 pour le verrouiller. Vérifiez son bon verrouillage.
Appuis-tête arrière
Position d’utilisation Montez l’appui-tête au
maximum puis descendez-le jusqu’au blocage.
Pour l’enlever Appuyez sur la ou les
languettes 1 puis sortez l’appui-tête.
Pour l ...
Réglages des sièges arrière
Les places arrière sont constituées de sièges indépendants.
Pour avancer ou reculer les sièges (suivant
véhicule) Levez le levier 1 pour déverrouiller.
À la position choisie,
r ...
