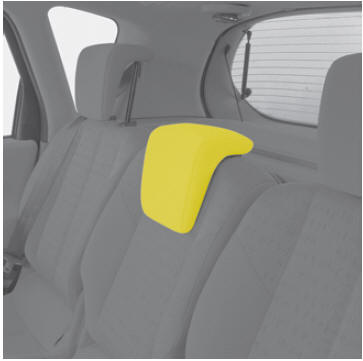

Notice d'utilisation Renault Scenic 2: Appuis-tête arrière
Position d’utilisation
Montez l’appui-tête au
maximum puis descendez-le jusqu’au blocage.
Pour l’enlever
Appuyez sur la ou les
languettes 1 puis sortez l’appui-tête.
Pour le remettre en place
Introduisez les
tiges dans les fourreaux, appuyez sur la languette 1 et descendez
l’appui-tête.
Position de rangement
Appuyez sur la languette
1 et abaissez complètement l’appui-tête.
La position de l’appui-tête complètement abaissée est une position de rangement : elle ne doit pas être utilisée lorsqu’un passager est assis.
| L’appui-tête étant un élément de sécurité, veillez à sa présence et à son bon positionnement. |
Appuis-tête
...
Appuis-tête convertible enfant
Suivant véhicule, l’appui-tête enfant équipe les places arrière latérales
(pour châssis normal) ou les places arrière latérales de deuxième rangée
(pour châssis long).
Posi ...
