RTA Renault Scenic 2: Roulement : Dépose - Repose

RTA Renault Scenic 2 / Châssis / Eléments porteurs arrière / Roulement : Dépose - Repose

DÉPOSE

Roulement : Dépose - Repose

Roulement : Dépose - Repose

REPOSE

ATTENTION Veiller à ne pas marquer la cible du capteur de vitesse de roue du roulement instrumenter lors de la repose.



ATTENTION Nettoyer :
  • les surfaces intérieures et extérieures du roulement neuf, en contact avec le porte-moyeu et la fusée,
  • les surfaces du porte-moyeu en contact avec le roulement neuf,
  • les surfaces de la fusée en contact avec le roulement neuf.



ATTENTION Vérifier impérativement l'état de la surface de la fusée et de l'alésage du porte-moyeu avant la repose du roulement. Remplacer le porte-moyeu s'il est défecteux.

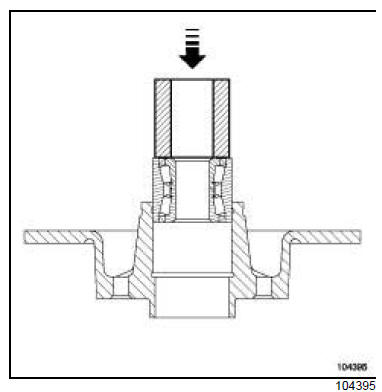

ATTENTION Ne pas prendre appui sur la bague intérieure du roulement pour ne pas détériorer le roulement (effort d'emmanchement très important).

Roulement : Dépose - Repose
