Notice d'utilisation Renault Scenic 2: Rangements/aménagements de l’habitacle
Rangement sous volant A
Tirez le couvercle pour l’ouvrir.
Il peut accueillir un porte-monnaie, une télécommande de porte de parking, etc.
Range-monnaie B
Rangement supérieur C
Il peut accueillir un téléphone portable, un trousseau de clés, etc. N’y mettez pas une carte RENAULT mode mains libres.
Emplacement radio D
Remplacé par un vide-poches lorsque le véhicule n’est pas équipé de l’autoradio.
| Aucun objet ne doit se trouver sur le plancher en place avant : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation. |
Vide-poches passager E
Pour l’ouvrir, tirez la palette.
Ce vide-poches bénéficie, d’une entrée d’air extérieur et, suivant véhicule, d’un conduit d’air conditionné. Il peut accueillir des documents de format A4, une grande bouteille d’eau…
Vide-poches d’accoudoirs de portes avant 1
Vide-poches de portes 2
Console centrale coulissante
Elle peut accueillir en partie avant, des documents de format A4, une grande bouteille d’eau, etc.
En partie arrière, elle peut accueillir une petite bouteille d’eau.
Lorsque vous désirez laisser le rideau 3 ouvert, vous pouvez éteindre la lumière en appuyant sur le contacteur 5.
Pour avancer ou reculer la console centrale, appuyez sur le bouton 4 et faites coulisser la console, une fois en place, lâchez le bouton et assurez-vous du bon verrouillage.
En cas d’utilisation intensive une protection empêchera son fonctionnement durant quelques minutes.
Dans tous les cas, le chargement ne doit pas dépasser 7 kg.
Poignée de maintien 6
Elle sert à se maintenir en roulage. Ne l’utilisez pas pour monter dans le véhicule ou en descendre.

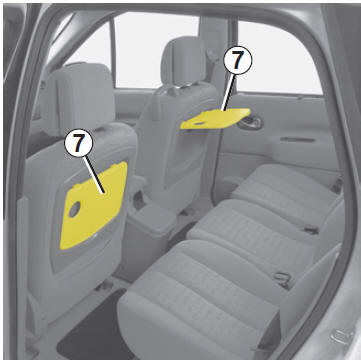

Tablette arrière 7
Levez-la jusqu’à sa position horizontale.
Elles ne doivent jamais être relevées pendant le roulage du véhicule.
Tiroir de rangement 8 sous sièges avant et arrière
Ces tiroirs peuvent accueillir un guide routier, le lot de bord du véhicule, etc.
Trappes 9 aux pieds conducteur et passagers avant et arrière
Ces emplacements peuvent accueillir des cartes routières, des chiffons…
Trappes de rangement 10
De chaque côté du coffre vous disposez d’un rangement pouvant accueillir un bidon d’huile…
Bacs de rangement 11 : version châssis long 5 places
De chaque côté, sous le tapis de coffre, vous disposez d’un rangement.
Éclairage intérieur
Plafonniers
Appuyez sur le contacteur 2, vous obtenez :
un éclairage permanent ;
un éclairage commandé par l’ouverture de l’une des portes. Il
ne s’éteint que lorsque les ...
