RTA Renault Scenic 2: Projecteur avant : Réglage
|
Matériel indispensable |
| appareil de contrôle et réglage des projecteurs |
RÉGLAGE
I - ÉTAPE DE PRÉPARATION AU RÉGLAGE
PHASE DOCUMENTAIRE 1
- Placer le véhicule sur une aire de travail équipée d'un pont élévateur à 2 colonnes.
- Lever le véhicule (voir Véhicule : Remorquage et levage) (MR 370, 02, Moyen de levage).
- Déposer le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs).
- Descendre le véhicule.
- Reposer le véhicules sur ses roues.
- Tasser les suspensions.
PHASE DOCUMENTAIRE 2
-
Déposer :
-
les rivets (1) de l'enjoliveur,
-
l'enjoliveur (2) .
-
-
Contrôler et mettre à la pression préconisée les pneumatiques (voir Pression de gonflage : Identification) (MR 370, 35A, Roues et pneumatiques).
-
S'assurer :
-
que le coffre du véhicule soit vide,
-
que les projecteurs avant soient propres.
-
Nota : Ne pas monter dans le véhicule pendant la durée de l'opération.
-
Allumer les feux de croisement.
Nota : Ne pas serrer le frein de parking.
SANS LAMPES DECHARGE
-
Positionner la commande de réglage en site sur " 0 ".
LAMPES A DECHARGE
-
Effectuer les opérations nécessaires avant le réglage des projecteurs au xénon (voir Diagnostic - Remplacement des organes) (MR 372, 80B, Projecteurs avant).
II - ÉTAPE DE CONTRÔLE
SANS LAMPES DECHARGE
-
Placer un appareil de contrôle et réglage des projecteurs devant le véhicule et le régler à -1.0%.
LAMPES A DECHARGE
-
Placer un appareil de contrôle et réglage des projecteurs devant le véhicule et le régler à -1.3%.
-
Contrôler à l'aide de l'outil appareil de contrôle et réglage des projecteurs le réglage des projecteurs avant (voir notice d'utilisation de l' appareil).
III - ÉTAPE DE RÉGLAGE DE LA PIÈCE ÉTUDIÉE
PHASE DOCUMENTAIRE 1
- Effectuer à l'aide de l'outil appareil de contrôle et
réglage des projecteurs :

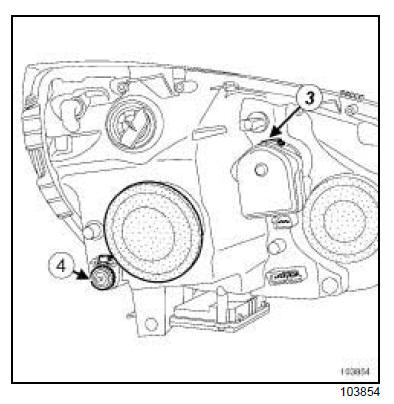

- le réglage en site du projecteur en actionnant la vis (3) ,
- le réglage latéral du projecteur en actionnant la vis (4) .
PHASE DOCUMENTAIRE 2
- Effectuer à l'aide de l'outil appareil de contrôle et
réglage des projecteurs :
- le réglage en site du projecteur en actionnant la vis (5) ,
- le réglage latéral du projecteur en actionnant la vis (6) .
IV - ÉTAPE FINALE
PHASE DOCUMENTAIRE 1
- Reposer le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs).
PHASE DOCUMENTAIRE 2
- Reposer :
- l'enjoliveur,
- les rivets de l'enjoliveur.
