RTA Renault Scenic 2: Projecteur avant : Liste et localisation des éléments

RTA Renault Scenic 2 / Equipement électrique / Projecteurs avant / Projecteur avant : Liste et localisation des éléments

SANS LAMPES DECHARGE, et PHASE DOCUMENTAIRE 1

I - LISTE DES ÉLÉMENTS

  1. Lampe de feux de croisement
  2. Lampe de feux de route
  3. Lampe de feux de position
  4. Lampe de l'indicateur de direction
  5. Feux antibrouillard avant
  6. Indicateur de direction latérale
  7. Moteur de réglage en site des projecteurs
  8. Commande de réglage en site des projecteurs
  9. Vis de réglage en site
  10. Molette de réglage latéral

II - LOCALISATION DES ÉLÉMENTS

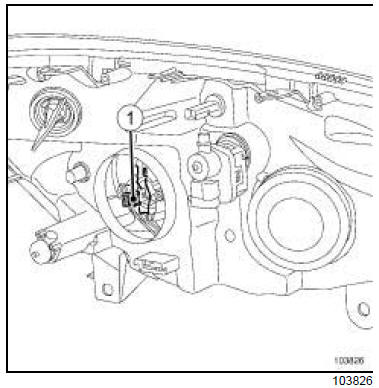

1 - Lampe de feux de croisement

Projecteur avant : Liste et localisation des éléments

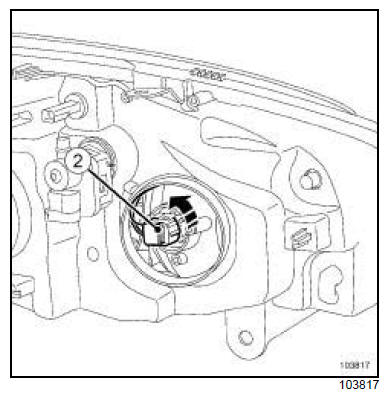

2 - Lampe de feux de route

Projecteur avant : Liste et localisation des éléments

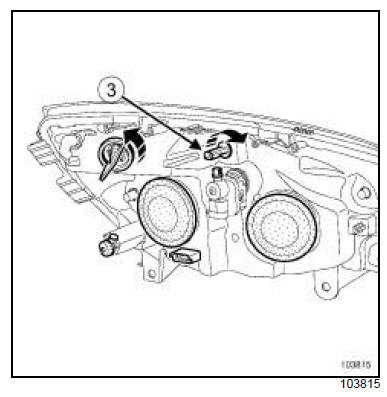

3 - Lampe de feux de position

Projecteur avant : Liste et localisation des éléments

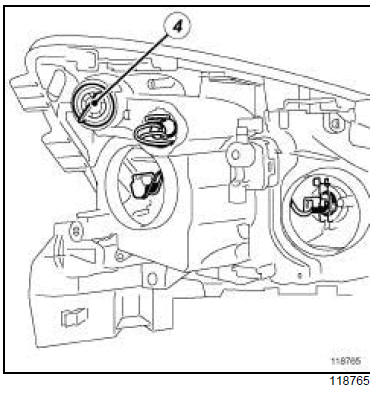

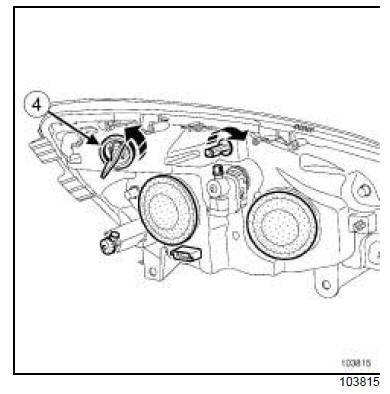

4 - Lampe de l'indicateur de direction

Projecteur avant : Liste et localisation des éléments

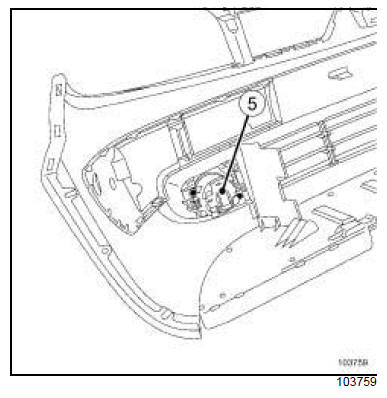

5 - Feux antibrouillard avant

Projecteur avant : Liste et localisation des éléments

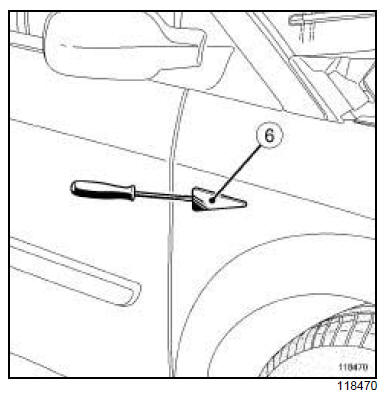

6 - Indicateur de direction latérale

Projecteur avant : Liste et localisation des éléments

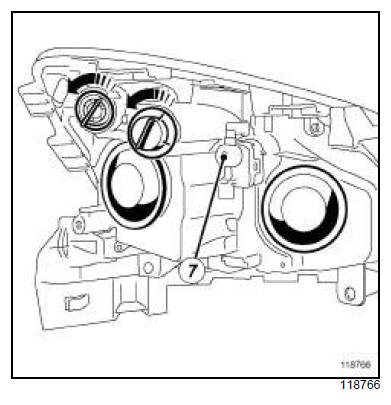

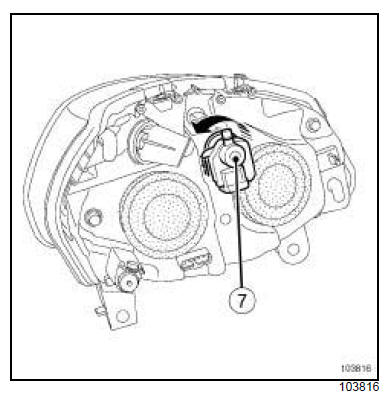

7 - Moteur de réglage en site des projecteurs

Projecteur avant : Liste et localisation des éléments

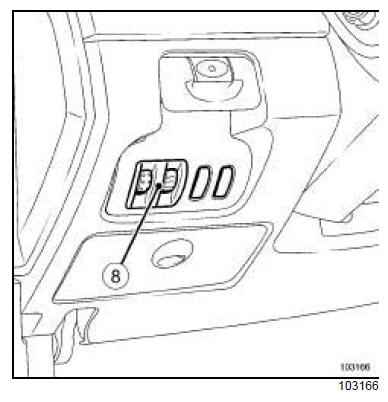

8 - Commande de réglage en site des projecteurs

Projecteur avant : Liste et localisation des éléments

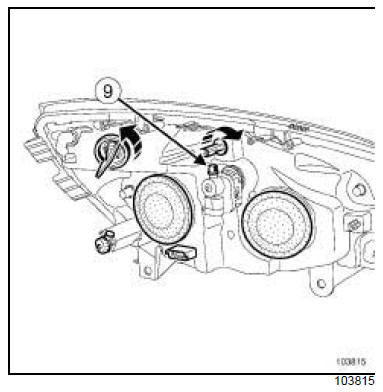

9 - Vis de réglage en site

Projecteur avant : Liste et localisation des éléments

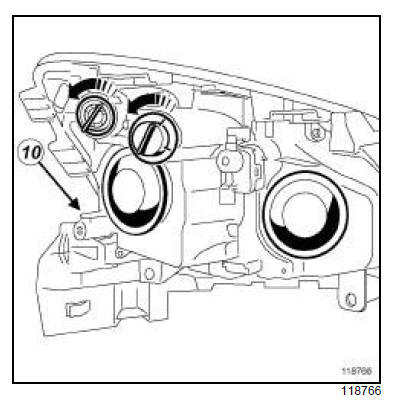

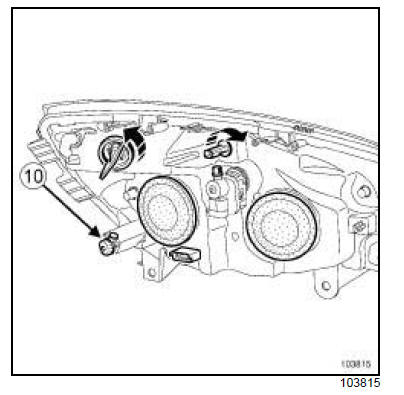

10 - Molette de réglage latéral

Projecteur avant : Liste et localisation des éléments

SANS LAMPES DECHARGE, et PHASE DOCUMENTAIRE 2

I - LISTE DES ÉLÉMENTS

  1. Lampe de feux de croisement
  2. Lampe de feux de route
  3. Lampe de feux de position
  4. Lampe de l'indicateur de direction
  5. Feux antibrouillard avant
  6. Indicateur de direction latérale
  7. Moteur de réglage en site des projecteurs
  8. Commande de réglage en site des projecteurs
  9. Vis de réglage en site
  10. Molette de réglage latéral

II - LOCALISATION DES ÉLÉMENTS

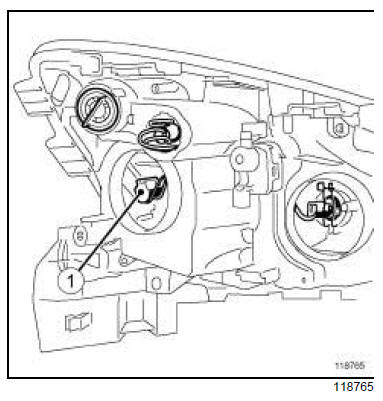

1 - Lampe de feux de croisement

Projecteur avant : Liste et localisation des éléments

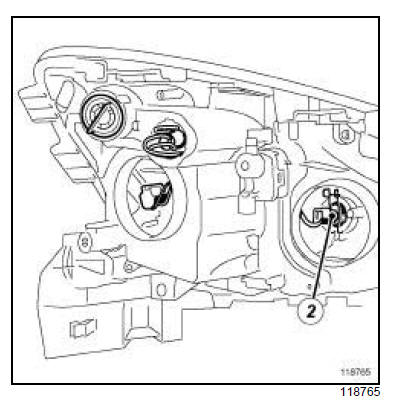

2 - Lampe de feux de route

Projecteur avant : Liste et localisation des éléments

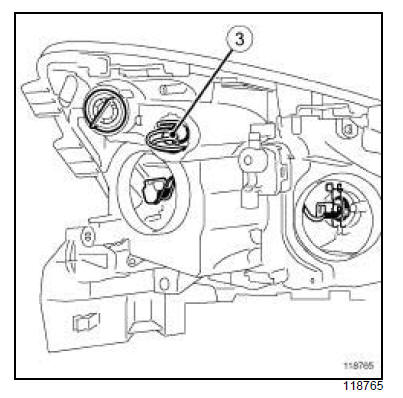

3 - Lampe de feux de position

Projecteur avant : Liste et localisation des éléments

4 - Lampe de l'indicateur de direction

Projecteur avant : Liste et localisation des éléments

5 - Feux antibrouillard avant

Projecteur avant : Liste et localisation des éléments

6 - Indicateur de direction latérale

7 - Moteur de réglage en site des projecteurs

Projecteur avant : Liste et localisation des éléments

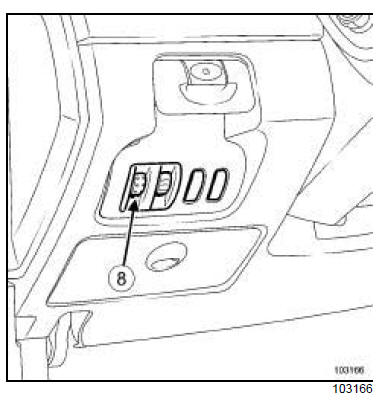

8 - Commande de réglage en site des projecteurs

Projecteur avant : Liste et localisation des éléments

9 - Vis de réglage en site

Projecteur avant : Liste et localisation des éléments

10 - Molette de réglage latéral

Projecteur avant : Liste et localisation des éléments
