RTA Renault Scenic 2: Pression de gonflage : Identification
I - GONFLAGE
Pression de gonflage à froid (bar), pour le système de surveillance de la pression des pneumatiques (SSPP)
CHASSIS STANDARD
CHASSIS LONG
* Jante aluminium
Les valeurs de pression données sont les pressions préconisées à froid.
- Pneumatique roulage à plat
- Moteur turbocompresseur
II - CONTRÔLE ET MISE EN CONFORMITÉ
Couple de serrage des vis de fixation de roues (130 N.m)
Voile de jante maximal contrôlé sur le diamètre extérieur de la jante :
- jante tôle : 0,8 mm,
- jante aluminium : 0,3 mm.
Faux rond maximal contrôlé sur la face de la jante : 0,7 mm.
Déport de jante :
- jante tôle : 45 mm,
- jante aluminium : 49 mm.
Pour le montage des chaînes, voir " notice d'utilisation du véhicule " .
Pneumatiques : Identification
Exemple de marquage d'identification d'un pneumatique : 205/55 R 16 91 V.

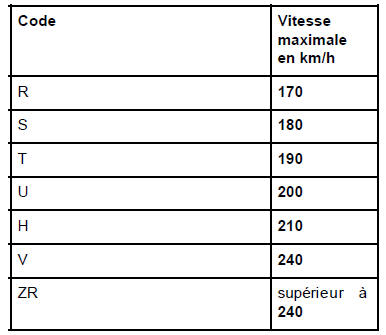

Correspondance des indices de vitesse :
Jante : Identification
Matériel indispensable
outil de diagnostic
I - IDENTIFICATION
Le marquage d'identification des jantes se présente
sous deux formes :
marquage gravé ...
D'autres materiaux:
M9R
Couples de serrage
vis du support pendulaire
gauche sur la
caisse
62 N.m
écrous du tampon élastique
de la suspension
pendulaire
62 N.m
vis de la suspension
pendulaire sur la boîte
de vitesses
105 N.m
&e ...
Circuit d'alimentation en
essence : Schéma
fonctionnel
K4J, et 730 ou 732 - K4M, et 760 ou 761 ou 764 ou 768 ou 788 - F4R, et 770
ou 771 ou 776
Schéma fonctionnel du circuit d'alimentation en essence
Le circuit d'alimentation de carburant est sans retour.
La pression d'alimentation ne varie pas en fonction de
la charge du moteur.
L ...
Coffre à bagages
Pour ouvrir
Pressez le bouton 1 et soulevez la porte du coffre.
Nota : la porte de
coffre dispose de deux niveaux d’ouverture. Au premier niveau, il est
possible d’agrandir l’ouverture en soulevant de nouveau la porte.
Restriction d’utilisation
Il n’est pas possible d’ouv ...
