RTA Renault Scenic 2: Plafonnier : Dépose - Repose
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
Plafonniers avant et milieu

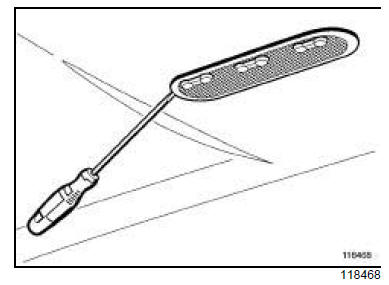

- Déclipper le cache translucide à l'aide d'un petit tournevis plat.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
1 - Plafonniers avant et milieu
- Exercer un pression sur le clip du plafonnier à l'aide d'un tournevis plat.
- Débrancher le connecteur du plafonnier.
- Déposer le plafonnier.
2 - Plafonnier arrière
CHASSIS LONG

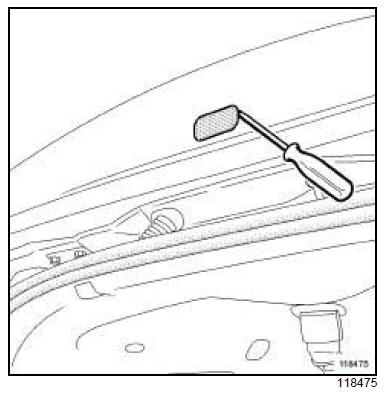

- Déclipper le plafonnier arrière à l'aide d'un tournevis plat.
- Débrancher le connecteur (1) du plafonnier arrière.
- Déposer le plafonnier arrière.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Plafonniers avant, milieu et arrière
- Pour remplacer une lampe, utiliser une lampe W5W homologuée.
- Brancher le connecteur du plafonnier.
- Clipper le plafonnier.
II - ÉTAPE FINALE
Plafonnier avant et milieu
- Clipper le cache translucide.
