RTA Renault Scenic 2 / Equipement électrique / Lampes au xénon / Lampe au xénon : Dépose - Repose / Phase documentaire 2

IMPORTANT Attendre que les ensembles " calculateurs - boîtier de puissance " soient froids avant le démontage.

IMPORTANT Pour éviter toute lésion oculaire, ne pas regarder une lampe au xénon à l'allumage (tension d'allumage de 20000 V).

IMPORTANT Il est interdit d'allumer une lampe au xénon si celleci n'est pas positionnée dans son projecteur (fort risque de lésion oculaire).

DÉPOSE

I - ÉTAPE DE PRÉPARATION À LA DÉPOSE

Débrancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
Déposer le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs).
La méthode de dépose - repose des projecteurs équipés de lampes au xénon est identique à celle des projecteurs halogène (voir 80B, Projecteurs avant, Projecteur halogène : Dépose - Repose)

II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

Equipement électrique

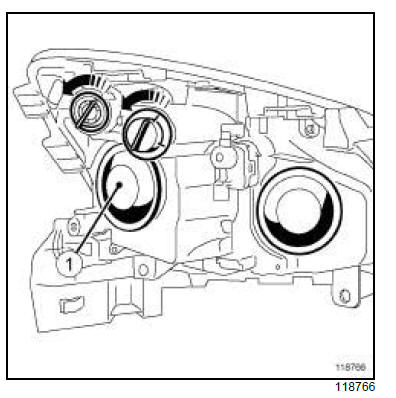

Déposer le cache d'étanchéité.

Equipement électrique

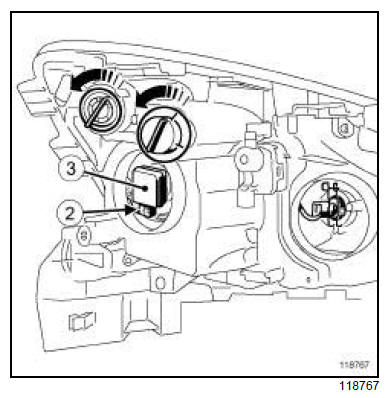

Débrancher le connecteur (2) du condensateur de la lampe au xénon.
Déposer l'ensemble " condensateur - lampe xénon " (3) , en le tournant d'un quart de tour dans le sens antihoraire.
Extraire l'ensemble " condensateur - lampe xénon " (3) avec précaution.

Equipement électrique

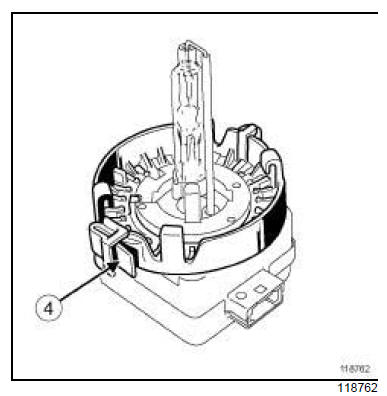

Déposer le support lampe de l'ensemble " condensateur - lampe xénon " en agissant sur le clip (4) .

REPOSE

I - ÉTAPE DE PRÉPARATION À LA REPOSE

ATTENTION La lampe ne doit subir aucun choc.

Le conducteur externe est très fragile et ne doit pas être déformé.

ATTENTION Ne pas toucher l'ampoule au XENON avec les doigts, sinon la nettoyer avec de l'alcool et un chiffon non pelucheux.

II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE

Prendre la lampe par son culot.

Equipement électrique

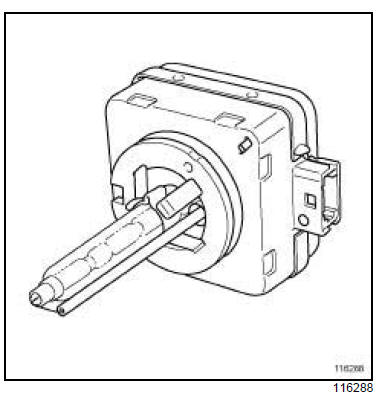

Pour un remplacement de la lampe, utiliser une lampe D1S homologuée.
Clipper le support lampe sur l'ensemble " condensateur - lampe xénon " .
Reposer l'ensemble " condensateur - lampe xénon " , en le tournant d'un quart de tour dans le sens horaire.
Brancher le connecteur de l'ensemble " condensateur - lampe xénon " .
Reposer le cache d'étanchéité.

III - ÉTAPE FINALE

La méthode de dépose - repose des projecteurs équipés de lampes au xénon est identique à celle des projecteurs halogène (voir 80B, Projecteurs avant, Projecteur halogène : Dépose - Repose)
Reposer le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs).
Brancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
Procéder au réglage des projecteurs (voir 80C, Lampes au xénon, Projecteurs au xénon : Réglage)
