RTA Renault Scenic 2: ND0
|
Outillage spécialisé indispensable |
| Mot. 1018 Clé de vidange moteur à carré de 8 mm. |
|
Couples de serrage
|
| bouchon de vidange 24 N.m |
CAPACITE
| Type de boite de vitesses | Capacité en litres |
| ND0 | 2,1 |
I - VIDANGE

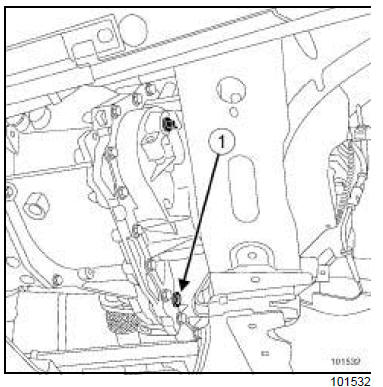

- Dévisser le bouchon de vidange (1) à l'aide de l'outil (Mot. 1018).
- Laisser s'écouler l'huile dans un bac à vidange.
- Reposer le joint neuf sur le bouchon en mettant la fente (2) vers le bouchon.
- Serrer au couple le bouchon de vidange (24 N.m).
II - REMPLISSAGE
- Dévisser le bouchon de remplissage (3) .
- Remplir la boîte de vitesses à l'aide d'une seringue contenant de l'huile préconisée jusqu'à ce que l'huile déborde de l'orifice du bouchon de remplissage.
- Visser le bouchon de remplissage.
TL4
Outillage spécialisé indispensable
Mot. 1018 Clé de vidange moteur à
carré de 8 mm.
Couples de serrage
b ...
JH3 ou JR5
Outillage spécialisé indispensable
Mot. 1018 Clé de vidange moteur à
carré de 8 mm.
Couples de serrage
b ...
