RTA Renault Scenic 2: Mécanisme du moteur d'essuie lunette arrière : Dépose - Repose
LUNETTE AR OUVRANTE
Couples de serrage
|
écrou extérieur du mécanisme 6,5 N.m |
écrou intérieur du mécanisme 4,5 N.m |
écrou du porte raclette d'essuie-vitre arrière 12 N.m |
Le mécanisme d'essuie-vitre est fixé sur la lunette arrière ouvrante.
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Manoeuvrer la manette d'essuie-vitre de l'état (0) à l'état (1), puis de l'état (1) à l'état (0).
- Déposer le porte raclette d'essuie-vitre arrière (voir 85A, Essuyage - Lavage, Porte raclette d'essuievitre arrière : Dépose - Repose)
- Déposer :

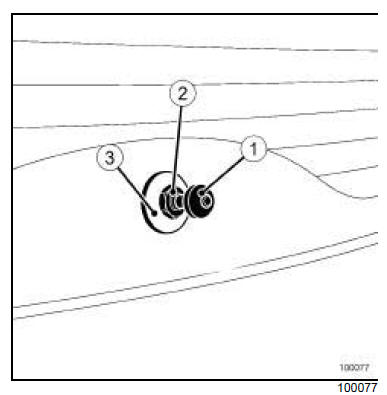

- le cache-écrou (1) ,
- l'écrou extérieur du mécanisme (2) ,
- l'enjoliveur (3) .
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Ouvrir la lunette arrière.

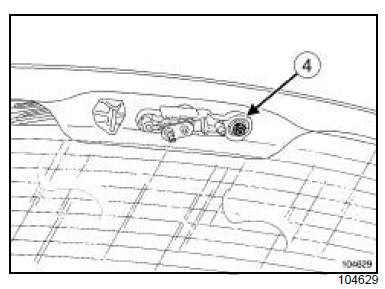

- Déposer l'écrou intérieur du mécanisme (4) .
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE

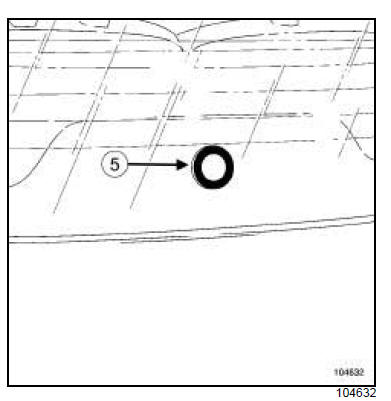

- Reposer :
- l'enjoliveur.
- l'écrou extérieur du mécanisme sans le serrer.

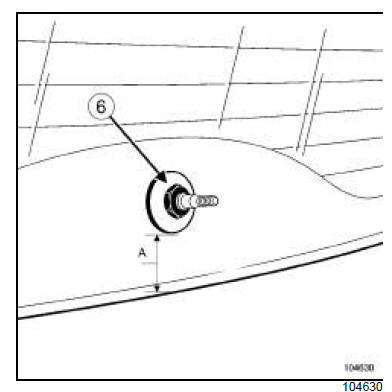

- Positionner le mécanisme en place, en respectant la cote (A) de 40 mm entre l'enjoliveur et le bord de la lunette.
- Presserrer l'écrou (6) du mécanisme.

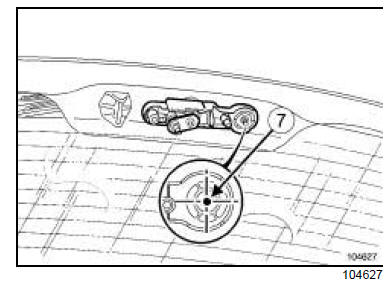

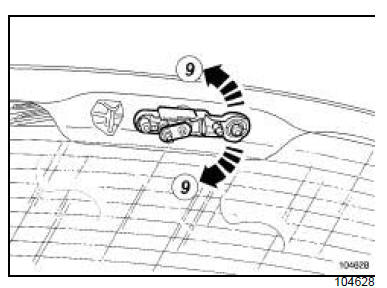

- Centrer le mécanisme par rapport à la vis (7) .
- Serrer aux couples :
- l'écrou extérieur du mécanisme (6,5 N.m) ,
- l'écrou intérieur du mécanisme (4,5 N.m).
- Fermer la lunette ouvrante.

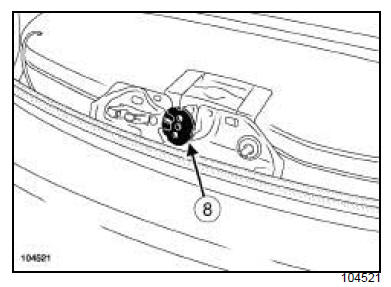

- Manoeuvrer la manette d'essuie-vitre de l'état (0) à l'état (1), puis de l'état (1) à l'état (0) pour assurer l'engagement du mécanisme sur la platine du moteur (8) .
- Reposer le cache-écrou.

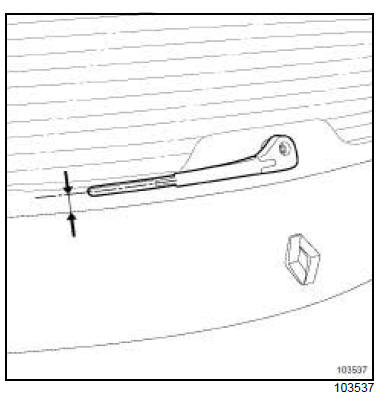

- Mettre en place, lunette ouvrante toujours fermée, le porte raclette à 42 mm du bord de la vitre.
III - ÉTAPE FINALE
- Reposer l'écrou du porte raclette d'essuie-vitre arrière.
- Serrer au couple l'écrou du porte raclette d'essuie- vitre arrière (12 N.m).
- Reposer le cache-écrou du porte raclette d'essuievitre arrière.
