RTA Renault Scenic 2: F9Q, et 803 ou 804 ou 816 ou 818
|
Couples de serrage
|
| vis du conduit d'admission 25 N.m |
| écrou du conduit d'admission 21 N.m |
DÉPOSE
- Déposer les caches du moteur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).

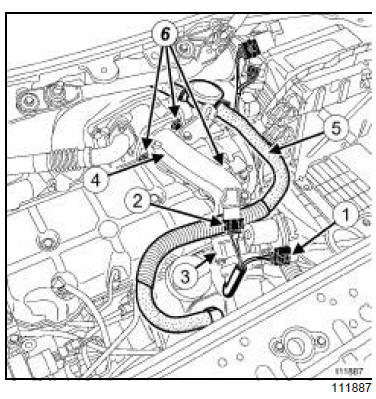

- Débrancher :
- le connecteur (1) du volet d'admission d'air,
- le connecteur (2) du capteur de pression,
- le conduit d'air (3) du conduit d'admission (4) ,
- le tuyau de réaspiration (5) des vapeurs d'huile :
- sur le décanteur d'huile,
- sur le conduit d'air amont turbocompresseur.
- Déposer :
- les fixations (6) du conduit d'admission,
- le conduit d'admission.
REPOSE
- Remplacer les joints.
- Reposer le conduit d'admission.
- Serrer dans l'ordre et aux couples :
- les vis du conduit d'admission (25 N.m) ,
- l'écrou du conduit d'admission (21 N.m).
- Procéder dans l'ordre inverse de la dépose.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
F9Q, et 812
Couples de serrage
vis de fixation du conduit
d'admission
8 N.m
écrou du conduit
d'admission
21 N.m
vis de fixation de cache
de batterie ...
