RTA Renault Scenic 2: M9R
Matériel indispensable |
pince brucelle |
Couples de serrage |
vis de l'électrovanne EGR sur le répartiteur d'admission 21 N.m |
vis du tuyau d'air sortie échangeur air-air sur le répartiteur d'admission 8 N.m |
vis inférieures de la façade avant 44 N.m |
vis supérieures de la façade avant 21 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Déposer les caches moteur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :

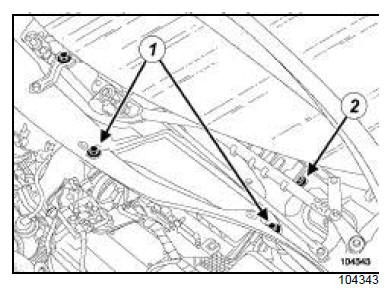

- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de boîte à eau.
- Déposer :

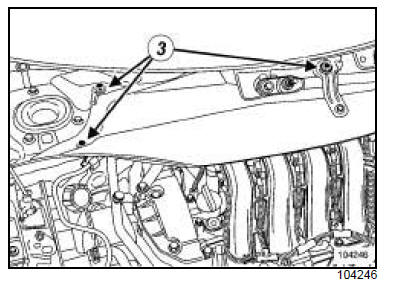

- les vis (3) de la cloison de boîte à eau,
- la cloison de boîte à eau,
- le protecteur sous moteur,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).

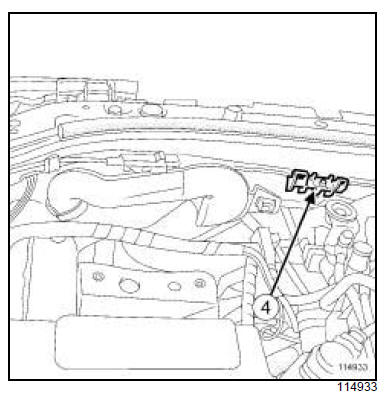

- Déclipper l'écope d'entrée d'air (4) .
- Déposer :

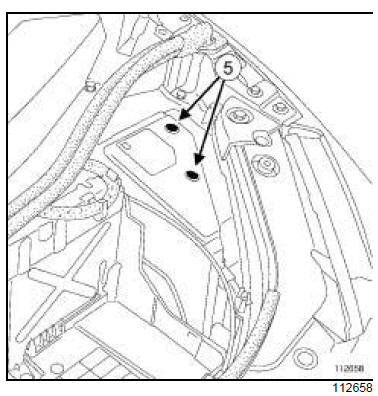

- les vis (5) du couvercle de l'unité de servitude moteur,
- le couvercle de l'unité de servitude moteur.

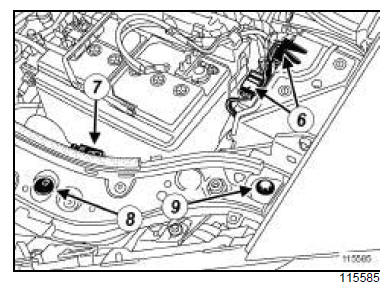

- Débrancher les connecteurs (6) de l'unité de servitude moteur.
- Dégrafer le câble d'ouverture de capot avant (7) .
- Déposer :
- les agrafes (8) ,
- les vis supérieures (9) de la façade avant.
- Débrancher les tuyaux de lave-vitre.
- Déposer :

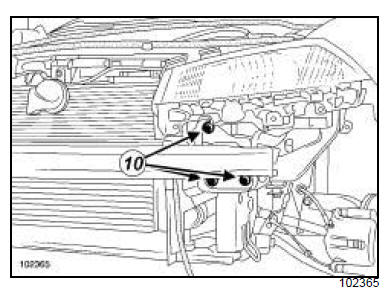

- les vis inférieures (10) de la façade avant,
- la façade avant,
- le volet d'admission d'air (voir 12A, Mélange carburé, Volet d'admission d'air : Dépose - Repose)

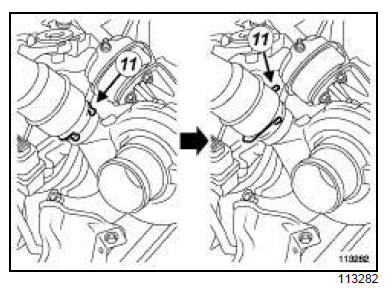

- Faire pivoter l'agrafe (11) du tuyau d'air sortie échangeur air-air côté turbocompresseur.

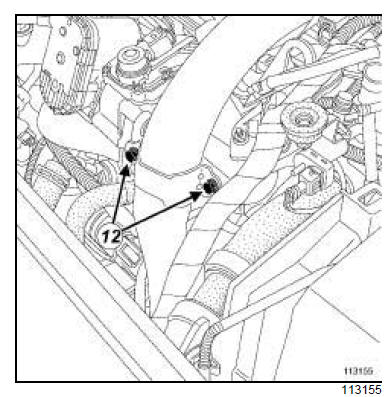

- Déposer les vis (12) du tuyau d'air sortie échangeur air-air sur le répartiteur d'admission.
- Ecarter le tuyau d'air sortie échangeur air-air.
- Déposer le tuyau rigide EGR entre l'électrovanne EGR et le refroidisseur EGR (voir 14A, Antipollution, Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose)
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

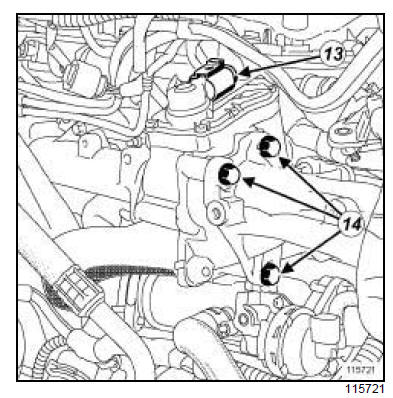

- Débrancher le connecteur (13) de l'électrovanne EGR.
- Déposer :
- les vis (14) de l'électrovanne EGR sur le répartiteur d'admission,
- l'électrovanne EGR,
- le joint de l'électrovanne EGR.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE

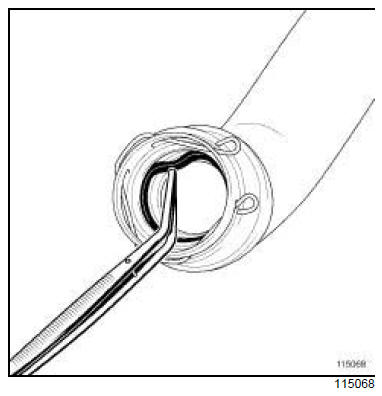

- Déposer le joint du tuyau d'air sortie échangeur airair côté turbocompresseur à l'aide d'une pince brucelle.

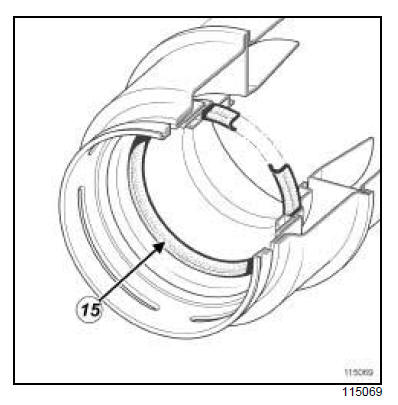

- Reposer le joint neuf du tuyau d'air sortie échangeur air-air côté turbocompresseur.
- Nettoyer les faces d'appui :
- du répartiteur d'admission,
- de l'électrovanne EGR en cas de réutilisation.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :
- le joint neuf de l'électrovanne EGR,
- l'électrovanne EGR.
- Visser sans serrer les vis de l'électrovanne EGR.
- Serrer au couple les vis de l'électrovanne EGR sur le répartiteur d'admission (21 N.m).
- Brancher le connecteur de l'électrovanne EGR.
III - ÉTAPE FINALE
- Reposer le tuyau rigide EGR entre l'électrovanne EGR et le refroidisseur EGR (voir 14A, Antipollution, Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose)
- Pivoter l'agrafe du tuyau d'air sortie échangeur airair côté turbocompresseur.
- Clipper le tuyau d'air sortie échangeur air-air côté turbocompresseur.
- Reposer les vis du tuyau d'air sortie échangeur airair sur le répartiteur d'admission.
- Serrer au couple les vis du tuyau d'air sortie échangeur air-air sur le répartiteur d'admission (8 N.m).
- Reposer :
- le volet d'admission d'air (voir 12A, Mélange carburé, Volet d'admission d'air : Dépose - Repose)
- la façade avant,
- les vis supérieures de la façade avant,
- les vis inférieures de la façade avant.
- Serrer aux couples :
- les vis inférieures de la façade avant (44 N.m) ,
- les vis supérieures de la façade avant (21 N.m).
- Clipper l'écope d'entrée d'air.
- Brancher les tuyaux de lave-vitre.
- Reposer les agrafes.
- Mettre en place le câble d'ouverture de capot avant.
- Brancher les connecteurs de l'unité de servitude moteur.
- Reposer :
- le couvercle de l'unité de servitude moteur,
- les vis du couvercle de l'unité de servitude moteur,
- la cloison de boîte à eau,
- les vis de la cloison de boîte à eau,
- l'écran d'accès du filtre à air,
- les vis de l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- le protecteur sous moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Reposer les caches moteur.
- Effectuer :
- une réinitialisation des apprentissages en suivant le scénario de la commande SC036 en cas de Remplacement ou de Dépose - Repose de l'électrovanne EGR (voir Diagnostic - Interprétation des commandes)(MR 372, 13B, Injection diesel) et (voir Diagnostic - Remplacement des organes)( MR 372, 13B, Injection diesel),
- un réglage des projecteurs (voir Projecteur halogène : Réglage) (MR 370, 80B, Projecteurs avant) ou (voir Projecteurs au xénon : Réglage) (MR 370, 80C, Lampes au xénon).
F9Q, et 812
L'électrovanne de recirculation des gaz d'échappement est solidaire du boîtier de recirculation des gaz d'échappement.
Remplacer l'ensemble " boîtier de recirculation des gaz d'échappement - électrovanne de recirculation des gaz d'échappement " en cas de défaillance de l'électrovanne de recirculation des gaz d'échappement (voir 14A, Antipollution, Boîtier de recirculation des gaz d'échappement : Dépose - Repose)
