RTA Renault Scenic 2: M9R
Couples de serrage
|
couvercle 25 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes(voir Véhicule : Remorquage et levage)(MR 370, Moyen de levage).
- Déposer le protecteur sous moteur.

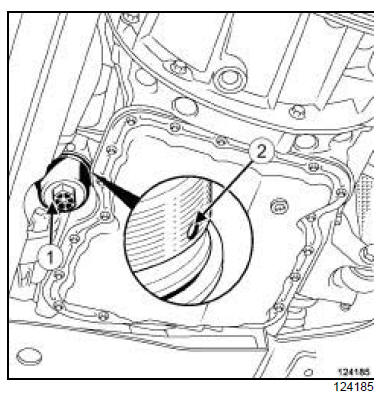

- Desserrer légèrement le couvercle (1) du boîtier defiltre à huile jusqu'à l'apparition de l'orifice (2) .
- Laisser s'écouler le filet d'huile moteur.
- Déposer l'ensemble " couvercle - cartouchefiltrante " .
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :
- la cartouche filtrante (3) du couvercle (4) ,
- le joint torique (5) du couvercle (4) .
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Nettoyer le couvercle.

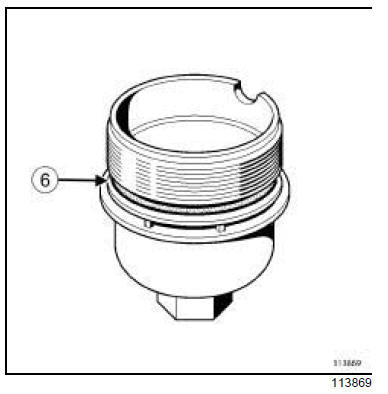

- Positionner correctement le joint torique neuf (6)dans son logement sur le couvercle.
- Huiler le joint torique à l'huile de moteur neuve.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :
- la cartouche filtrante neuve (7) dans le couvercle(8) ,
- l'ensemble " couvercle - cartouche filtrante " .
a Serrer au couple le couvercle (25 N.m).
III - ÉTAPE FINALE
- Effectuer la mise à niveau de l'huile moteur.
- Reposer le protecteur sous moteur.
F4R, et 770 ou 771 ou 776
Outillage spécialisé indispensable
Mot. 1329 Coiffe de filtre à huile diamètre
76 mm.
