RTA Renault Scenic 2: K9K, et 732 ou 734
|
Couples de serrage
|
| vis de la biellette de reprise de couple inférieure sur son support 180 N.m |
| vis de la biellette de reprise de couple inférieure sur le berceau 105 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Déposer :
- les vis du protecteur sous moteur,
- le protecteur sous moteur.

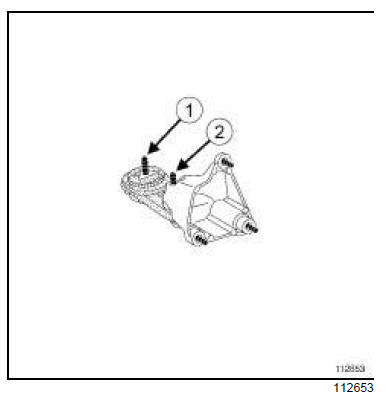

II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :
- la biellette de reprise de couple inférieure,
- la vis de la biellette de reprise de couple inférieure sur son support,
- la vis de la biellette de reprise de couple inférieure sur le berceau.
- Serrer aux couples :
- la vis de la biellette de reprise de couple inférieure sur son support (180 N.m) ,
- la vis de la biellette de reprise de couple inférieure sur le berceau (105 N.m).
II - ÉTAPE FINALE
- Reposer :
- le protecteur sous moteur,
- les vis du protecteur sous moteur.
