RTA Renault Scenic 2: K9K, et 732 ou 734
Couples de serrage
|
vis de l'échangeur de température eau-huile 39 N.m |
vis du support de filtre à huile 28 N.m |
vis de l'alternateur 25 N.m |
Ne pas retirer la soupape du vase d'expansion lorsque le moteur est chaud.
Lors d'intervention sous le capot, prendre garde à la mise en fonctionnement inopinée du (ou des) ventilateur(s) du radiateur.
Ne pas ouvrir la ou les vis de purge, moteur tournant.
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, Moyen de levage).
- Déposer :
- le cache moteur,
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, Roues et pneumatiques),
- la partie avant de l'écran de passage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, Protections extérieures),
- les vis du protecteur sous moteur,
- le protecteur sous moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, Protections extérieures).
- Déposer :
- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de la boîte à eau.
- Déposer :
- les vis (3) de la cloison de la boîte à eau,
- la cloison de la boîte à eau.
- Vidanger le circuit de refroidissement moteur (voir, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) .
- Nettoyer le circuit de refroidissement moteur (voir Circuit de refroidissement du moteur : Nettoyage).

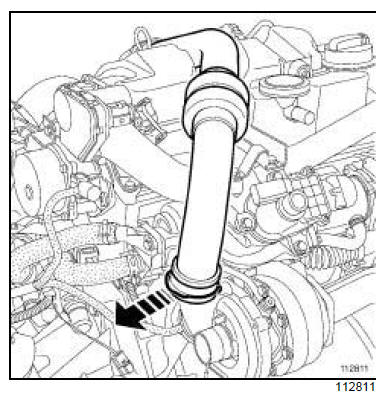

- Tirer l'agrafe du tuyau d'air sortie turbocompresseur.
- Déposer la vis (4) du tuyau d'air sortie turbocompresseur.
- Ecarter le tuyau d'air sortie turbocompresseur.
- Dégrafer le faisceau de l'alternateur du support du protecteur d'injection.
- Déposer la courroie d'accessoires (voir Haut et avant moteur, Courroie d'accessoires : Dépose - Repose) .
- Déposer la vis supérieure (5) de l'alternateur.
- Desserrer la vis inférieure (6) de l'alternateur.
- Basculer vers l'avant l'alternateur.
- Débrancher le connecteur du capteur de pression d'huile.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :
- la vis (7) du support de filtre à huile,
- le support de filtre à huile.
- Déposer :
- la vis (8) de l'échangeur de température eau-huile,
- l'échangeur de température eau-huile (9) .
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Nettoyer à l'aide d'un chiffon propre les coulures d'huile et de liquide de refroidissement sur le cartercylindres et sur le support de filtre à huile.
- Dégraisser à l'aide du NETTOYANT DE SURFACE (voir Véhicule : Pièces et ingrédients pour la réparation) (MR 370, Ingredients - Produits) la portée du joint d'étanchéité sur le carter-cylindres recevant l'échangeur de température eau-huile.
- Reposer des joints d'étanchéité neufs (10) et (11) sur l'échangeur de température eau-huile.
- Mettre de l'eau savonneuse sur les deux joints d'étanchéité (10) en contact avec le tube d'entrée de la pompe à eau.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Mettre deux gouttes de FREIN DE VIS HAUTE RÉ- SISTANCE (voir Véhicule : Pièces et ingrédients pour la réparation) (MR 370, Ingredients - Produits) sur la vis de l'échangeur de température eau-huile.
- Reposer :
- l'échangeur de température eau-huile,
- la vis de l'échangeur de température eau-huile.
- Serrer au couple la vis de l'échangeur de température eau-huile (39 N.m).
- Reposer :
- le support de filtre à huile,
- la vis du support de filtre à huile.
- Serrer au couple la vis du support de filtre à huile (28 N.m).
III - ÉTAPE FINALE
- Brancher le connecteur du capteur de pression d'huile.
- Mettre en place l'alternateur.
- Reposer la vis supérieure de l'alternateur.
- Serrer au couple les vis de l'alternateur (25 N.m).
- Reposer la courroie d'accessoires (voir Haut et avant moteur, Courroie d'accessoires : Dépose - Repose) .
- Agrafer le faisceau de l'alternateur sur le support du protecteur d'injection.
- Pousser l'agrafe du tuyau d'air sortie turbocompresseur.
- Mettre en place le tuyau d'air sortie turbocompresseur.
- Reposer la vis du tuyau d'air sortie turbocompresseur.
- Reposer :
- la cloison de la boîte à eau,
- les vis de la cloison de la boîte à eau,
- l'écran d'accès du filtre à air,
- les vis de l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, Protections extérieures),
- le cache moteur,
- la partie avant de l'écran de passage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, Protections extérieures),
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, Roues et pneumatiques),
- le protecteur sous moteur,
- les vis du protecteur sous moteur.
- Effectuer la mise à niveau de l'huile moteur si nécessaire.
- Effectuer :
- le remplissage du circuit de refroidissement (voir, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ,
- la purge du circuit de refroidissement (voir Circuit de refroidissement : Purge) .
- L'échangeur de température eau-huile n'est pas détaillé au Magasin de Pièces de Rechange. Pour son remplacement, il est nécessaire de remplacer le boîtier de filtre à huile (voir Ensemble moteur et bas moteur, Boîtier de filtre à huile : Dépose - Repose) .
F9Q
Couples de serrage
mamelon de l'échangeur
de température
eau-huile
60 N.m
le collier du tuyau d'air
sortie boîtier de filtre à
...
