RTA Renault Scenic 2: K9K, et 722 ou 728
Matériel indispensable |
outil de diagnostic |
Couples de serrage |
goujons de fixation du turbocompresseur sur le turbocompresseur 7 N.m |
goujons de fixation du turbocompresseur sur le collecteur d'échappement 7 N.m |
écrous de fixation du turbocompresseur sur le collecteur d'échappement 26 N.m |
raccord du tube d'arrivée d'huile du turbocompresseur sur la culasse 22,5 N.m |
vis creuse du conduit d'arrivée d'huile du turbocompresseur sur le turbocompresseur 22,5 N.m |
vis de fixation du tuyau de retour d'huile du turbocompresseur sur le turbocompresseur 12 N.m |
vis de fixation de l'écran thermique de l'électrovanne de recirculation des gaz d'échappements 12 N.m |
vis de fixation du cache batterie 4 N.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyens de levage).
- Déposer les caches du moteur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer le protecteur sous moteur.
- Déposer :
- les grilles d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),
- les vis de fixation (1) de l'écran d'accès au filtre à air,
- l'écran d'accès au filtre à air,
- la vis de fixation (2) de la boîte à eau.
- Déposer :
- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de la boîte à eau.
K9K, et 722
- Débrancher le conduit d'air (4) .
- Déposer le conduit d'air (5) du turbocompresseur.
- Débrancher :
- le capteur de pression de suralimentation (6) ,
- l'électrovanne de recirculation des gaz d'échappement (7) ,
- le conduit de suralimentation (8) sur le turbocompresseur,
- le tuyau (9) de la soupape régulatrice de pression de suralimentation sur le conduit d'air.
K9K, et 728
- Tirer l'agrafe.
- Dévisser la vis (10) .
- Ecarter le conduit d'air (11) .
- Débrancher :
- le connecteur du capteur de pression de suralimentation (12) ,
- le connecteur de l'électrovanne de recirculation des gaz d'échappement (13) ,
- le conduit de suralimentation (14) sur le turbocompresseur,
- le tuyau du clapet de régulation de la pression de suralimentation sur l'électrovanne de régulation de la pression de suralimentation.
- Déposer :
- les fixations (15) de la bride d'échappement,
- la fixation de la béquille sur le catalyseur,
- les fixations de la béquille sur la boîte de vitesses,
- la béquille (16) .
- Déposer la vis de fixation (17) du support de silentbloc de la ligne d'échappement sur la caisse.

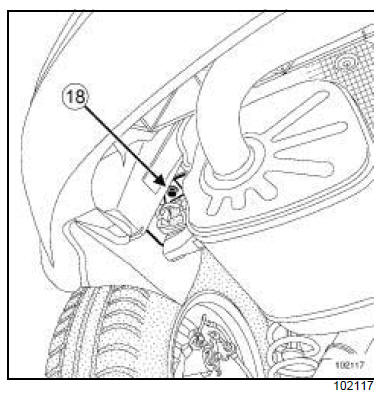

- Déposer la vis de fixation (18) du support de silentbloc du silencieux sur la caisse.
- Reculer la ligne d'échappement vers l'arrière.
- Déposer :
- la béquille (19) du catalyseur,
- les écrous de fixation (20) du catalyseur sur le turbocompresseur,
- le catalyseur.
- Déposer :
- la patte (21) ,
- l'écran thermique (22) de l'électrovanne de recirculation des gaz d'échappement.
- Déposer :
- le tuyau (23) d'arrivée d'huile,
- le conduit (24) de retour d'huile,
- les écrous de fixation supérieur (25) du turbocompresseur,
- l'écrou de fixation inférieur du turbocompresseur par le dessous,
- le turbocompresseur.
REPOSE
Vérifier que le conduit de retour d'huile du turbocompresseur ne soit pas partiellement ou complètement obstrué par la calamine. Vérifier qu'il soit parfaitement étanche, sinon le remplacer.
- tous les joints toriques et les deux joints en cuivre du conduit d'arrivée d'huile de turbocompresseur,
- le joint de bride d'échappement,
- tout écran thermique détérioré.
- Serrer aux couples :
- les goujons de fixation du turbocompresseur sur le turbocompresseur (7 N.m) ,
- les goujons de fixation du turbocompresseur sur le collecteur d'échappement (7 N.m).
- Mettre en place le turbocompresseur sur le collecteur d'échappement.
- Serrer au couple les écrous de fixation du turbocompresseur sur le collecteur d'échappement (26 N.m).
- Appliquer de la LOCTITE FRENTANCH sur les filets du raccord du tube d'arrivée d'huile de turbocompresseur sur la culasse.
- Mettre en place le tuyau d'alimentation en huile du turbocompresseur et sur la culasse, équipé de joints neufs.
- Serrer aux couples :
- le raccord du tube d'arrivée d'huile du turbocompresseur sur la culasse (22,5 N.m) ,
- la vis creuse du conduit d'arrivée d'huile du turbocompresseur sur le turbocompresseur (22,5 N.m).
- Mettre en place le tuyau de retour d'huile du turbocompresseur sur le turbocompresseur et le carter cylindre, équipé de joints neufs.
- Serrer au couple les vis de fixation du tuyau de retour d'huile du turbocompresseur sur le turbocompresseur (12 N.m).
- Reposer le catalyseur (voir 19B, Echappement, Catalyseur : Dépose - Repose) .
- Procéder dans l'orde inverse de la dépose.
- Serrer au couple les vis de fixation de l'écran thermique de l'électrovanne de recirculation des gaz d'échappements (12 N.m).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Débrancher , avant le démarrage, les connecteurs des 4 injecteurs (interdiction de mise en marche du moteur).
- Actionner le démarreur jusqu'à extinction du témoin de pression d'huile (insister quelques secondes).
- Couper le contact.
- Rebrancher les connecteurs des 4 injecteurs.
- Démarrer le moteur.
- Laisser tourner au ralenti puis accélérer plusieurs fois à vide.
- Couper le contact.
- Vérifier l'absence de fuite d'huile.
- Brancher l'outil de diagnostic et effacer les défauts mémorisées.
- Vérifier la présence et la bonne fixation de tous les écrans thermiques de la ligne d'échappement.
- Vérifier l'absence de contact sous caisse.
- Serrer au couple les vis de fixation du cache batterie (4 N.m).
