RTA Renault Scenic 2: K9K
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :
- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de la boîte à eau.
- Déposer :

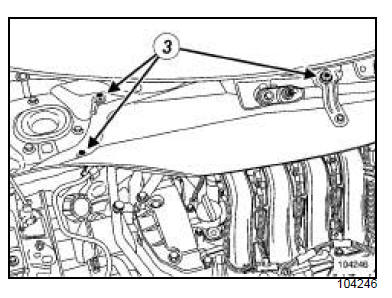

- les vis (3) de la cloison de la boîte à eau,
- la cloison de la boîte à eau,
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- la partie avant de l'écran de passage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- les vis du protecteur sous moteur,
- le protecteur sous moteur,
- la courroie d'accessoires (voir 11A, Haut et avant moteur, Courroie d'accessoires : Dépose - Repose) ,
- la suspension pendulaire droite (voir 19D, Suspension moteur, Suspension pendulaire droite : Dépose - Repose) ,
- la courroie de distribution (voir 11A, Haut et avant moteur, Courroie de distribution : Dépose - Repose) ,
- le volet d'admission d'air (voir 12A, Mélange carburé, Volet d'admission d'air : Dépose - Repose) ,
- la pompe à vide (voir Pompe à vide : Dépose - Repose) (MR 370, 37A, Commandes d'élements mécaniques),
- le couvre-culasse (voir 11A, Haut et avant moteur, Couvre-culasse : Dépose - Repose) .
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer l'arbre à cames (voir Culasse : Deshabillage) (NT 6006A, 10A, Ensemble moteur et bas moteur).
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer l'arbre à cames (voir Culasse : Rhabillage) (NT 6006A, 10A, Ensemble moteur et bas moteur).
II - ETAPE FINALE
- Reposer :
- le couvre-culasse (voir 11A, Haut et avant moteur, Couvre-culasse : Dépose - Repose) ,
- la pompe à vide (voir Pompe à vide : Dépose - Repose) (MR 370, 37A, Commandes d'élements mécaniques),
- le volet d'admission d'air (voir 12A, Mélange carburé, Volet d'admission d'air : Dépose - Repose) ,
- la courroie de distribution (voir 11A, Haut et avant moteur, Courroie de distribution : Dépose - Repose) ,
- la suspension pendulaire droite (voir 19D, Suspension moteur, Suspension pendulaire droite : Dépose - Repose) ,
- la courroie d'accessoires (voir 11A, Haut et avant moteur, Courroie d'accessoires : Dépose - Repose) ,
- le protecteur sous moteur,
- les vis du protecteur sous moteur,
- la partie avant de l'écran de passage de roue avant droit (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- la cloison de la boîte à eau,
- les vis de la cloison de la boîte à eau,
- l'écran d'accès du filtre à air,
- les vis de l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
