RTA Renault Scenic 2: K4J - K4M - F4R, et 770 ou 771 ou 776 - K9K, et 722 ou 728 ou 732 - F9Q
|
Outillage spécialisé indispensable |
| Car. 1363 Jeu de leviers de dégarnissage. |
| Mot. 1202-01 Pince collier pour collier élastique (grand modèle). |
| Mot. 1202-02 Pince collier pour collier élastique (petit modèle). |
| Mot. 1448 Pince à distance pour colliers élastiques. |
|
Couples de serrage
|
| collier de la Durit de l'échangeur à air 5,5 N.m |
DÉPOSE
F4R, et 776 - K9K, et 722 ou 728 ou 732 - F9Q, et 803 ou 804 ou 812 ou 816 ou 818
- décoller la Durit à l'aide de l'outil (Car. 1363) ,
- ne pas utiliser de dégraissant, de nettoyant frein, ou tout autre produit,
- nettoyer la face d'appui de l'échangeur à air et la Durit avec un chiffon sec non pelucheux,
- replacer le collier sur la même empreinte si la Durit n'est pas remplacée,
- remplacer impérativement la Durit ou\et l'échangeur à air en cas de détérioration,
- remplacer impérativement le collier.
Risque de fuite et de déboîtement en cas de non-respect de cette procédure.
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- les caches moteur,
- les roues avant (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- le protecteur sous moteur,
- la partie avant des écrans de passage de roue avant (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Débrancher :
- le connecteur des feux antibrouillard (si le véhicule en est équipé),
- les tuyaux de lave-projecteurs (si le véhicule en est équipé).
- Déposer le bouclier (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).

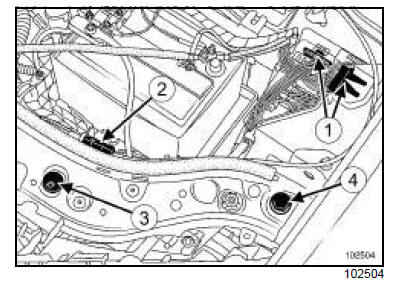

- Débrancher les deux connecteurs (1) .
- Dégrafer le câble d'ouverture du capot avant (2) .
- Déposer :
- l'agrafe (3) ,
- la fixation (4) .
- Débrancher les tuyaux de lave-vitre.

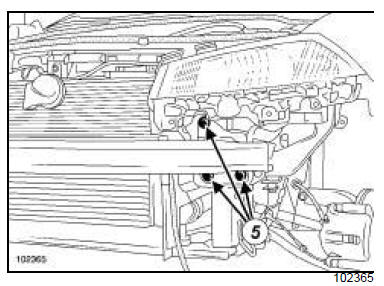

- Déposer la traverse avant (5) .
- Vidanger le circuit de refroidissement (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage)
- Débrancher :
- la Durit supérieure du radiateur de refroidissement,
- les Durits du vase d'expansion du radiateur de refroidissement,
- le connecteur du motoventilateur.
F4R, et 776 - K9K, et 722 ou 728 ou 732 - F9Q, et 803 ou 804 ou 812

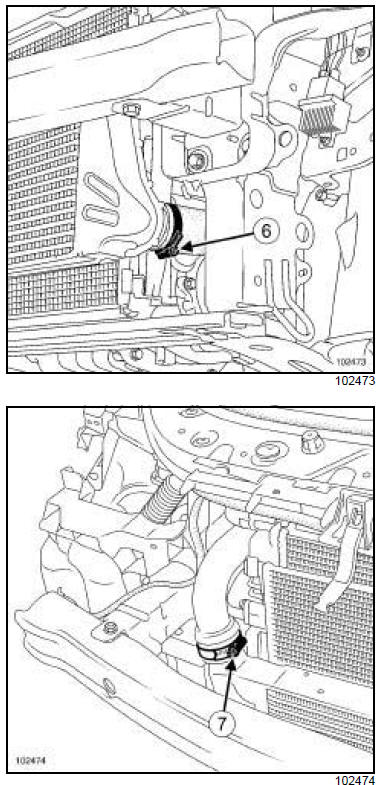

- Débrancher les conduits d'entrée (6) et de sortie (7) de l'échangeur à air.
- Déposer l'échangeur à air.
- Séparer le condenseur du radiateur de refroidissement (si le véhicule en est équipé).
- Déposer le radiateur de refroidissement.
- Séparer le motoventilateur du radiateur de refroidissement.
REPOSE
- Procéder dans l'ordre inverse de la dépose.
F4R, et 776 - K9K, et 722 ou 728 ou 732 - F9Q, et 803 ou 804 ou 812
- Serrer au couple le collier de la Durit de l'échangeur à air (5,5 N.m).
- Reposer les colliers élastiques, à l'aide de :
- la pince à collier élastique (Mot. 1202-01) ,
- la pince à collier élastique (Mot. 1202-02) ,
- la pince à distance pour collier élastique (Mot. 1448).
- Remplir le circuit de refroidissement (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage)
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Purger le circuit de refroidissement (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage)
- Reposer les roues avant (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques).
M9R
Outillage spécialisé indispensable
Mot. 1448 Pince à distance pour colliers
élastiques.
Couples de serrage
vis ...
