RTA Renault Scenic 2: Joint d'étanchéité de vilebrequin côté boîte de vitesses : Dépose - Repose
M9R
|
Couples de serrage
|
| vis du couvercle d'étanchéité (presserrage) 5 N.m |
| vis du couvercle d'étanchéité 10 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes(voir Véhicule : Remorquage et levage)(MR 370, Moyens de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose)(MR 370, Batterie).
- Déposer l'ensemble " moteur - boîte de vitesses "(voir Ensemble moteur et bas moteur, Ensemblemoteur - boîte de vitesses : Dépose - Repose) .
M9R, et 700 ou 722
- Déposer :
- la boîte de vitesses mécanique (voir Boîte de vitessesmécanique : Dépose - Repose) (MR 370, Boîte de vitesses mécanique),
- l'ensemble " mécanisme - disque " (voir Mécanisme
- Disque : Dépose - Repose) (MR 370, Embrayage),
- le volant moteur (voir Volant moteur : Dépose -Repose) (MR 370, Embrayage).
M9R, et 721
- Déposer :
- la boîte de vitesses automatique (voir Boîte de vitessesautomatique : Dépose - Repose) (MR370, Boîte de vitesses automatique),
- la tôle d'entraînement (voir Tôle d'entraînement :Dépose - Repose) (MR 370, Boîte de vitessesautomatique).
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :

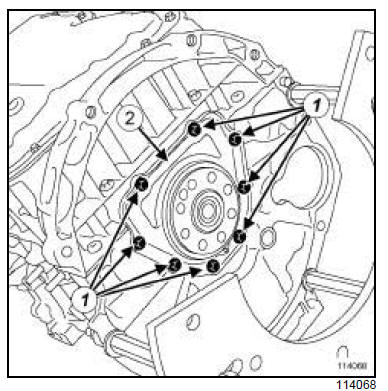

- les vis (1) du couvercle d'étanchéité de vilebrequin,
- le couvercle d'étanchéité (2) de vilebrequin.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Dégraisser :
- le plan de joint du couvercle d'étanchéité de vilebrequinsur le carter-cylindre,
- la portée du joint sur le vilebrequin.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :

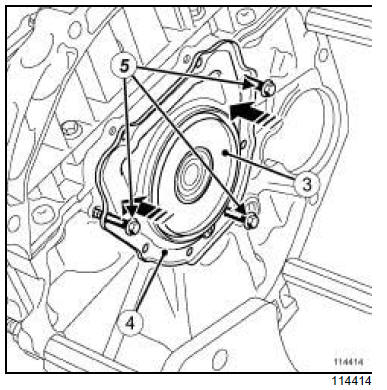

- l'ensemble " protecteur de joint - couvercle d'étanchéiténeuf " (3) et (4) sur le nez de vilebrequin,
- les vis de guidage (5) (M6 - longueur 90 mm) ducouvercle d'étanchéité.
- Approcher uniformément à la main le couvercle jusqu'aucontact du carter-cylindres.

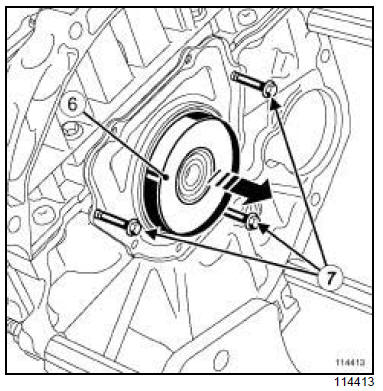

- Déposer :
- le protecteur de joint (6) ,
- les vis de guidage (7) .
- Visser sans serrer, jusqu'au contact les vis du couvercled'étanchéité.
- Presserrer au couple les vis du couvercle d'étanchéité(presserrage) (5 N.m) (1) et (5) .

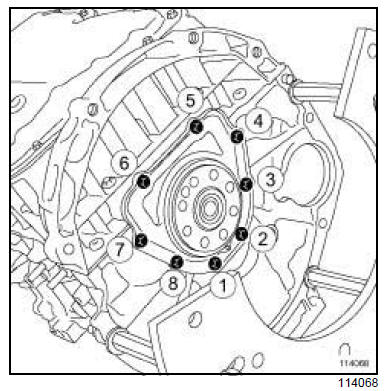

- Serrer dans l'ordre et au couple les vis du couvercled'étanchéité (10 N.m).
III - ÉTAPE FINALE
M9R, et 721
- Reposer :
- la tôle d'entraînement (voir Tôle d'entraînement :Dépose - Repose) (MR 370, Boîte de vitessesautomatique),
- la boîte de vitesses automatique (voir Boîte de vitessesautomatique : Dépose - Repose) (MR370, Boîte de vitesses automatique).
M9R, et 700 ou 722
- Reposer :
- le volant moteur (voir Volant moteur : Dépose -Repose) (MR 370, Embrayage),
- l'ensemble " mécanisme - disque " (voir Mécanisme
- Disque : Dépose - Repose) (MR 370, Embrayage),
- la boîte de vitesses mécanique (voir Boîte de vitessesmécanique : Dépose - Repose) (MR 370, Boîte de vitesses mécanique).
- Reposer l'ensemble " moteur - boîte de vitesses "(voir Ensemble moteur et bas moteur, Ensemblemoteur - boîte de vitesses : Dépose - Repose) .
- Brancher la batterie (voir Batterie : Dépose - Repose)(MR 370, Batterie).
