K9K - F9Q - M9R

I - RISQUES LIÉS A LA POLLUTION

Le système d'injection directe haute pression est très sensible à la pollution. Les risques induits par l'introduction de pollution sont :

Toutes les interventions après-vente doivent être réalisées dans de très bonnes conditions de propreté. Avoir réalisé une opération dans de bonnes conditions de propreté signifie qu'aucune impureté (particule de quelques microns) n'a pénétré dans le système au cours de son démontage.

Les principes de propreté doivent s'appliquer depuis le filtre jusqu'aux injecteurs.

Quels sont les éléments qui polluent ?

  • de carton,
  • de pinceau,
  • de papier,
  • de vêtement,
  • de chiffon,
ATTENTION Il est interdit de nettoyer le moteur au nettoyeur haute pression au risque d'endommager la connectique.

De plus, l'humidité peut stagner dans les connecteurs et créer des problèmes de liaisons électriques.

1 - Lingettes de nettoyage

Utiliser des lingettes de nettoyage non peluchantes (référence 77 11 211 707).

L'utilisation de chiffons ou de papiers classiques est interdite : en effet, ceux-ci peluchent et perdent de la matière, polluant le circuit de carburant.

Chaque lingette ne doit être utilisée qu'une fois.

2 - Bouchons de propreté

Les bouchons de propreté servent à boucher le circuit de carburant une fois ouvert et évitent ainsi l'intrusion d'éléments polluants.

Une collection de bouchons de propreté est à usage unique et après utilisation, les bouchons usagés doivent être jetés : une fois utilisés, ils sont souillés et un nettoyage ne suffit pas pour les rendre réutilisables.

Les bouchons non utilisés doivent également être jetés et ne doivent pas servir à nouveau lors d'une autre intervention sur un système d'injection.

Référence des collections de bouchons de propreté :

3 - Sacs de protection

Utiliser des sacs plastiques qui ferment plusieurs fois de manière hermétique, à l'aide de ruban adhésif par exemple, pour le stockage des pièces qui seront déposées et à réutiliser. Il y a moins de risques que les pièces ainsi stockées soint soumises aux impuretés.

Ces sacs doivent être à usage unique : une fois utilisés, ils doivent être jetés.

4 - Produits nettoyant

Deux produits nettoyant peuvent être utilisés :

Pour l'utilisation du nettoyant injecteur, prévoir également un pinceau propre et en bon état (le pinceau ne doit pas perdre ses poils) ainsi qu'un récipient propre et ne contenant pas d'impureté.

Nota : Utiliser un nettoyant injecteur neuf lors de chaque intervention (un produit de nettoyage usagé contient des impuretés).

II - CONSIGNES A RESPECTER AVANT TOUTE INTERVENTION

1) Intervenir dans une aire de travail propre et veiller à protéger les pièces déposées de la poussière à l'aide de sacs plastiques qui ferment plusieurs fois de manière hermétique, par exemple.

2) Commander systématiquement et avant chaque intervention au Magasin de Pièces de Rechange :

3) Se munir de lunettes de protection munies de coques latérales pour éviter toute projection de produit nettoyant sur les yeux.

4) Se munir de gants de protection en latex pour éviter un contact prolongé avec la peau.

Nota : Si utilisation de gants de protection en cuir, les recouvrir par des gants de protection en latex.

5) Protéger, avant toute intervention sur le système d'injection et à l'aide de sacs plastiques ou de chiffons propres par exemple :

III - CONSIGNES A RESPECTER PENDANT L'INTERVENTION

Se laver les mains avant et pendant l'intervention.

Changer de gants de protection en latex lorsqu'ils sont souillés ou détériorés.

Tout élément du système d'injection déposé doit, après avoir été bouché, être stocké dans un sac plastique hermétique.

Refermer la pochette hermétiquement, à l'aide de ruban adhésif par exemple, même s'il faut l'ouvrir peu de temps après : l'air ambiant est vecteur de pollution.

Après l'ouverture du circuit de carburant, l'usage de pinceau, de produit de nettoyage, de soufflette, d'écouvillon ou de chiffons classiques est strictement interdit : en effet, ces éléments sont susceptibles de faire pénétrer des impuretés dans le système.

En cas de remplacement d'un élément par un neuf ou lors de sa repose après stockage dans un sac plastique, ne déballer le composant que lors de sa mise en place sur le véhicule.

IV - NETTOYAGE

Il existe aujourd'hui deux méthodes de nettoyage du circuit de carburant avant ouverture pour intervention en atelier.

Ces méthodes permettent de nettoyer le circuit de carburant pour éviter ainsi l'intrusion d'éléments polluants : elles sont équivalentes en terme de résultat et aucune n'est donc privilégiée.

1 - Nettoyage à l'aide du nettoyant injecteur

Libérer l'accès aux raccords à ouvrir, suivant les méthodes d'intervention spécifiques au véhicule (voir le Manuel de Réparation concerné).

Protéger les parties sensibles à l'écoulement de carburant.

Verser le nettoyant injecteur dans un récipient ne contenant pas d'impuretés.

IMPORTANT Porter des gants de protection en latex pendant l'utilisation du produit nettoyant.

Tremper un pinceau propre et ne perdant pas de poils dans le récipient pour l'imbiber de nettoyant injecteur.

IMPORTANT Porter des lunettes munies de coques latérales pendant l'opération.

Nettoyer soigneusement les raccords à ouvrir à l'aide du pinceau et du nettoyant injecteur.

Souffler à l'air comprimé les parties nettoyées (outils, établi, ainsi que les pièces, raccords et environnement du système d'injection). Vérifier qu'il ne reste pas de poils de pinceau et que la zone est propre.

Essuyer les parties nettoyées à l'aide de lingettes neuves.

Ouvrir le circuit au niveau du raccord et mettre immédiatement en place les bouchons de propreté appropriés.

ATTENTION Une fois le circuit de carburant ouvert, il est interdit de souffler à l'air comprimé sous peine d'introduire des impuretés. N'utiliser que des lingettes de nettoyage, si nécessaire.

2 - Nettoyage à l'aide du nettoyant frein

Libérer l'accès aux raccords à ouvrir, suivant les méthodes d'intervention spécifiques au véhicule (voir le Manuel de Réparation concerné).

Protéger les parties sensibles à l'écoulement de carburant.

IMPORTANT Porter des gants de protection en latex pendant l'utilisation du produit nettoyant.



IMPORTANT Porter des lunettes munies de coques latérales pendant l'opération.

Pulvériser le nettoyant frein sur les raccords à ouvrir.

Nettoyer soigneusement les raccords à ouvrir à l'aide de lingettes neuves.

Souffler à l'air comprimé les parties nettoyées (outils, établi, ainsi que les pièces, raccords et environnement du système d'injection). Vérifier qu'il ne reste pas de poils de pinceau et que la zone est propre.

Ouvrir le circuit au niveau du raccord et mettre immédiatement en place les bouchons de propreté appropriés.

ATTENTION Une fois le circuit de carburant ouvert, il est interdit de souffler à l'air comprimé sous peine d'introduire des impuretés. N'utiliser que des lingettes de nettoyage, si nécessaire.

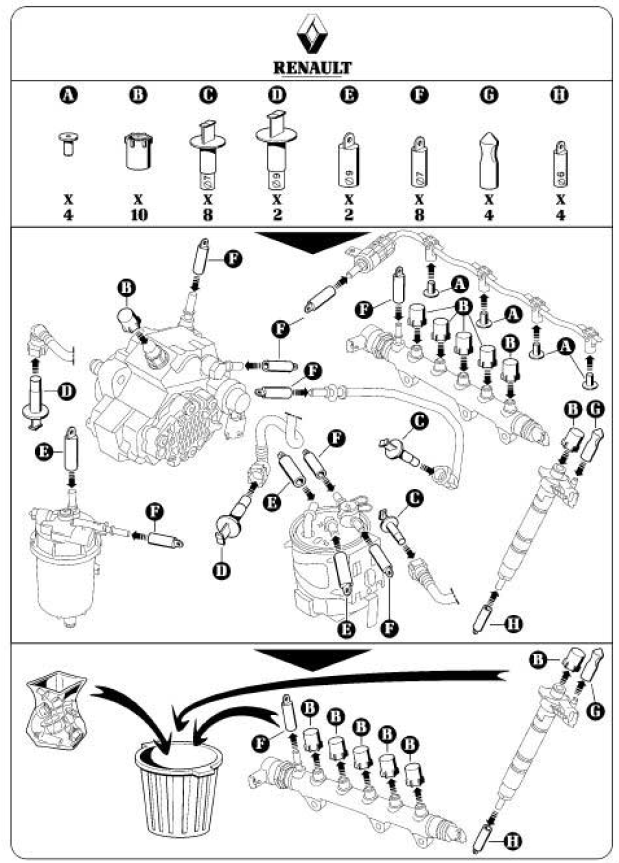

V - NOTICE DE MONTAGE DE LA COLLECTION DE BOUCHONS

K9K, et 722 ou 724 ou 728

référence 77 01 206 804

Injection diesel : Précautions pour la réparation

K9K, et 732

référence 77 01 476 857

Injection diesel : Précautions pour la réparation

F9Q, et 803 ou 804 ou 812

référence 77 01 208 229

Injection diesel : Précautions pour la réparation

M9R, et 700 ou 721

référence 77 01 209 062

Injection diesel : Précautions pour la réparation
