RTA Renault Scenic 2: F9Q, et 800 ou 808

Outillage spécialisé indispensable

Mot. 1672 Support moteur inférieur.



Matériel indispensable

outil de diagnostic
outillage d'épreuve de culasse
secteur angulaire



Couples de serrage

vis du tuyau d'arrivé d'huile sur le turbocompresseur 22,5 N.m
vis du tuyau d'arrivé d'huile sur le cartercylindres 22,5 N.m
vis du tuyau de retour d'huile 12 N.m



IMPORTANT Avant toute intervention :
  • brancher l'outil de diagnostic,
  • entrer en dialogue avec le calculateur d'injection,
  • vérifier que la rampe d'injection ne soit plus sous pression,
  • prendre garde à la température du carburant,
  • commander la collection de bouchons spécial circuit d'injection haute pression.



Nota : Placer des bouchons sur les orifices.

Respecter impérativement toutes les consignes de sécurité.

Se reporter (voir 13B, Injection diesel, Consignes de propreté).

DÉPOSE

  • les caches du moteur,
  • le protecteur sous moteur.
  • la batterie, (voir Batterie : Dépose - Repose) (MR 364, 80A, Batterie),
  • le bac à batterie,
  • la courroie d'accessoires (voir 11A, Haut et avant moteur, Courroie d'accessoires : Dépose - Repose) ,
  • la courroie de distribution (voir 11A, Haut et avant moteur, Courroie de distribution : Dépose - Repose) ,
  • le bouclier avant (voir Bouclier avant : Deshabillage
  • Rhabillage) (MR 365, 55A, Protections exterieures).

Culasse : Dépose - Repose

Culasse : Dépose - Repose

  • le conduit de sortie filtre à air (1) ,
  • le conduit d'air (2) vers le turbocompresseur,
  • le tuyau de réaspiration des vapeur d'huile (3) ,
  • le tuyau du clapet du dispositif d'arrêt - moteur (4) .
  • le conduit d'air (5) sur le collecteur d'admission,
  • le bocal des réaspirations des vapeurs d'huile (6) .

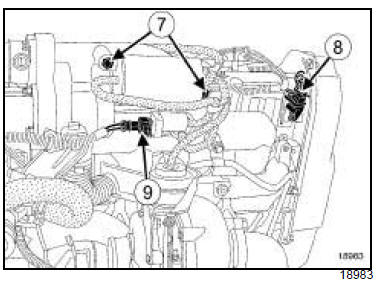

Culasse : Dépose - Repose

  • les tuyaux de l'électrovanne de régulation de pression de suralimentation,
  • le connecteur (8) de l'électrovanne du dispositif d'arrêt moteur,
  • le connecteur (9) du capteur arbres à cames.

Culasse : Dépose - Repose

  • le connecteur (10) de l'électrovanne de recirculation des gaz d'échappement,
  • les connecteurs (11) des injecteurs,
  • les connecteurs (12) des bougies de préchauffage,
  • le connecteur (13) du capteur de pression de la rampe,
  • le connecteur (14) du régulateur de pression de la pompe haute pression,
  • le connecteur (15) du capteur de température de retour de gazole,
  • le connecteur du filtre à gazole,
  • le tuyau d'alimentation de gazole (16) ,
  • le tuyau de retour de gazole (17) .

Culasse : Dépose - Repose

  • les Durits du boîtier d'eau de sortie de culasse à l'aide de l'outilouou,
  • le connecteur (18) de la sonde de température d'eau.

Culasse : Dépose - Repose

Culasse : Dépose - Repose

  • le catalyseur (20) (voir 1 9 B, Echappement, Catalyseur : Dépose - Repose) ,
  • le tuyau d'alimentation d'huile (21) ,
  • les fixations (22) tuyau de retour d'huile sur le turbocompresseur.

Culasse : Dépose - Repose

Nota : Lors de la dépose de la culasse, veiller à ne pas détériorer le plan de joint lors du passage du turbocompresseur au dessus de celui-ci.

I - NETTOYAGE

ATTENTION Pour éviter que des corps étrangers soient introduits dans les canalisations d'huile (canalisations situées à la fois dans le carter-cylindres et dans la culasse.



ATTENTION Protéger le conduit de montée d'huile pour éviter que des corps étrangers soient introduits dans les canalisations d'amenée d'huile dans la culasse.

Le non respect de cette consigne risque d'entraîner l'obturation des conduits d'arrivée d'huile et de provoquer une détérioration rapide de l'arbre à cames.



ATTENTION Les vis de culasse doivent être remplacées après chaque dépose et ne doivent pas être huilées avant d'être montées.

II - VERIFICATION DU PLAN DE JOINT

ATTENTION Aucune rectification de culasse n'est autorisée.

REPOSE

  • la vis du tuyau d'arrivé d'huile sur le turbocompresseur (22,5 N.m) ,
  • la vis du tuyau d'arrivé d'huile sur le carter-cylindres (22,5 N.m) ,
  • les vis du tuyau de retour d'huile (12 N.m).
  • le catalyseur (voir 1 9 B , Echappement, Catalyseur : Dépose - Repose) ,
  • la courroie de distribution (voir 11A, Haut et avant moteur, Courroie de distribution : Dépose - Repose) ,
  • la courroie d'accessoires (voir 11A, Haut et avant moteur, Courroie d'accessoires : Dépose - Repose) .
