RTA Renault Scenic 2: F4R, et 770 ou 771 - K4M, et 761 ou 766 ou 782 ou 812 ou 813
RTA Renault Scenic 2 / Moteur et périphériques / Mélange carburé / Répartiteur d'admission :
Dépose - Repose / F4R, et 770 ou 771 - K4M, et 761 ou 766 ou 782 ou 812 ou 813
|
Couples de serrage
|
| vis du répartiteur d'admission 9 N.m |
| vis du boîtier papillon motorisé 13 N.m |
| vis de fixation de cache de batterie 4 N.m |
DÉPOSE
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- les grilles d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),

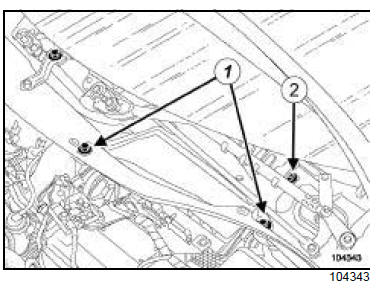

- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la boîte à eau.
- Déposer :

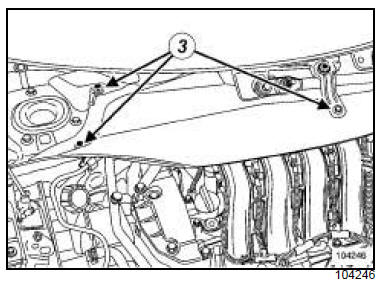

- les vis (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.
- Déposer :
- les caches du moteur,

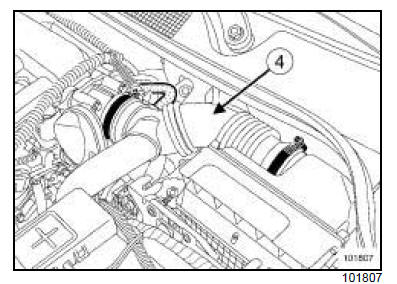

- le conduit d'air (4) .
- Débrancher :

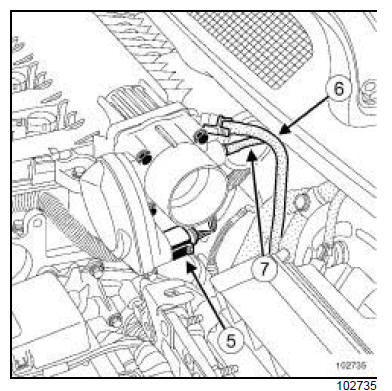

- le connecteur du boîtier papillon (5) ,
- le tuyau de dépression de l'amplificateur de freinage (6) sur le répartiteur d'admission.
ATTENTION
Ne pas endommager la sortie de dépression sur
le répartiteur d'admission. Sa destruction
entraîne le remplacement du répartiteur d'admission.
- Débrancher le tuyau de recirculation des vapeurs d'essence (7) sur le boîtier papillon.

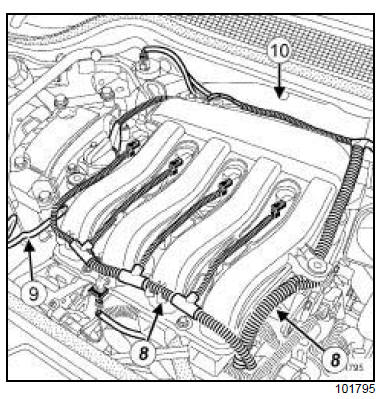

- Débrancher le faisceau électrique (8) .
- Mettre le faisceau électrique sur le côté.
- Débrancher le tuyau d'arrivée d'essence (9) de la rampe d'injection.
IMPORTANT
Lors de cette opération, il est impératif de :
- ne pas fumer et ne pas approcher d'objet incandescent près de l'aire de travail,
- faire attention aux projections de carburant en débranchant le raccord d'alimentation,
- protéger les zones sensibles à l'écoulement de carburant.
IMPORTANT
Mettre des gants pendant l'opération.
- Dégrafer le tuyau de recirculation des vapeurs d'essence (10) du répartiteur d'admission.

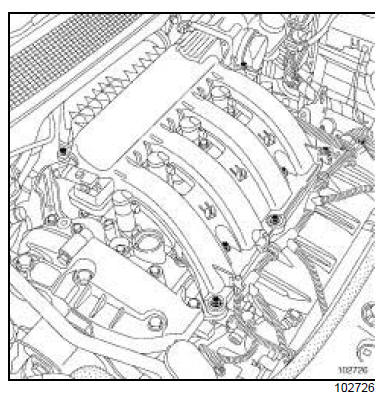

- Déposer les vis du répartiteur d'admission.
A L'ÉTABLI
- Déposer le boîtier papillon.
REPOSE
- Remplacer systématiquement tous les joints d'étanchéité.
- Procéder dans l'ordre inverse de la dépose.

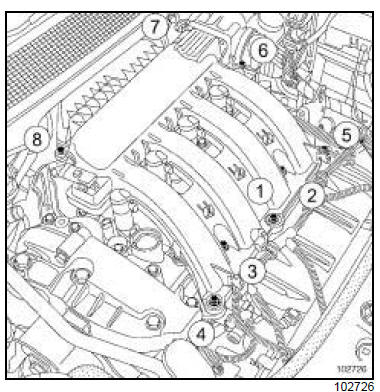

- Serrer dans l'ordre et aux couples les vis du répartiteur d'admission (9 N.m).
- Serrer au couple les vis du boîtier papillon motorisé (13 N.m) en répartissant le serrage.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Serrer au couple les vis de fixation de cache de batterie (4 N.m).
