RTA Renault Scenic 2: Essuyage et lavage : Liste et localisation des éléments

RTA Renault Scenic 2 / Equipement électrique / Essuyage - lavage / Essuyage et lavage : Liste et localisation des éléments

I - LISTE DES ÉLÉMENTS

  1. Détecteur de pluie et luminosité
  2. Porte raclette d'essuie-vitre avant
  3. Mécanisme d'essuie-vitre avant
  4. Moteur d'essuie-vitre avant
  5. Moteur d'essuie lunette arrière
  6. Mécanisme du moteur d'essuie lunette arrière
  7. Pompe de lave-vitre
  8. Pompe de lave-vitre
  9. Pompe de lave-projecteur
  10. Gicleur de lave-projecteur
  11. Gicleur de lave-vitre avant
  12. Gicleur de lave-vitre arrière
  13. Porte raclette d'essuie-vitre arrière
  14. Bocal de lave-vitre

II - LOCALISATION DES ÉLÉMENTS

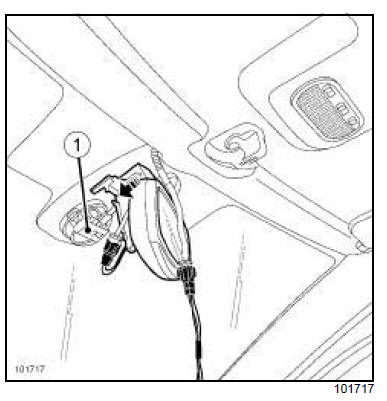

1 - Détecteur de pluie et luminosité

Equipement électrique

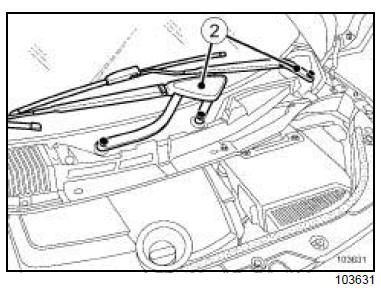

2 - Porte raclette d'essuie-vitre avant

Equipement électrique

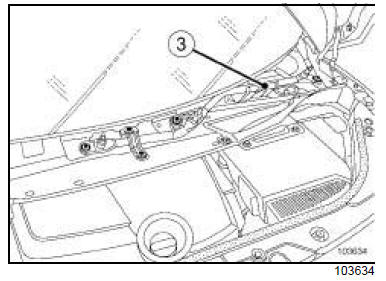

3 - Mécanisme d'essuie-vitre avant

Equipement électrique

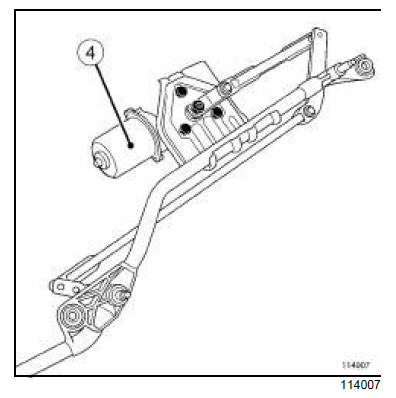

4 - Moteur d'essuie-vitre avant

Equipement électrique

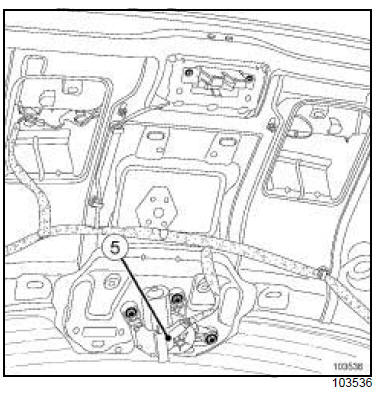

5 - Moteur d'essuie lunette arrière

Equipement électrique

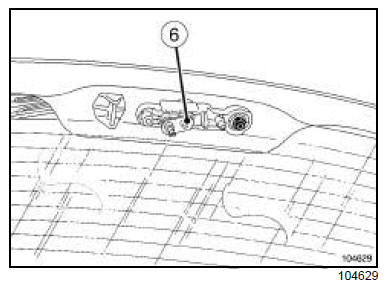

6 - Mécanisme du moteur d'essuie lunette arrière

Equipement électrique

Ce mécanisme est présent uniquement sur les véhicules équipés d'une lunette arrière ouvrante

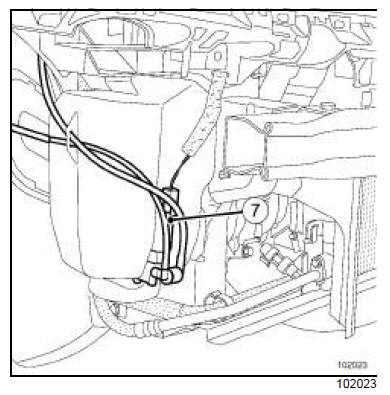

7 - Pompe de lave-vitre

a - Véhicule sans lave-projecteur

Equipement électrique

b - Véhicule avec lave-projecteur

Equipement électrique

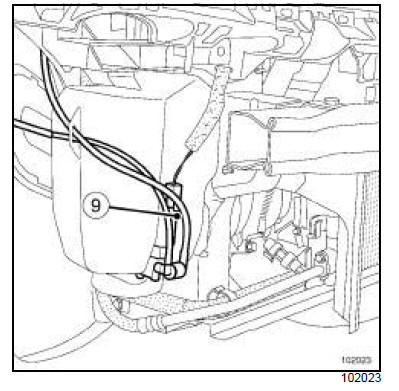

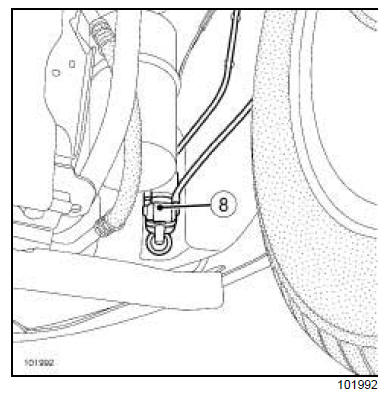

8 - Pompe de lave-projecteur

Equipement électrique

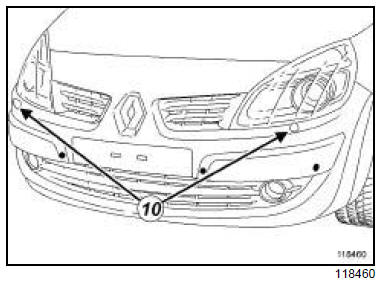

9 - Gicleur de lave-projecteur

Equipement électrique

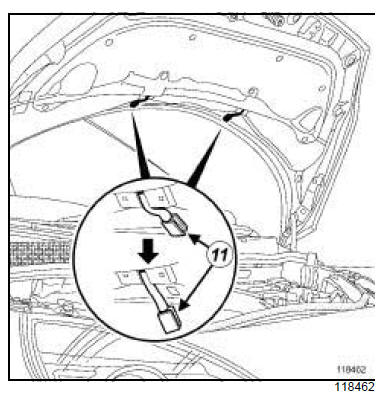

10 - Gicleur de lave-vitre avant

Equipement électrique

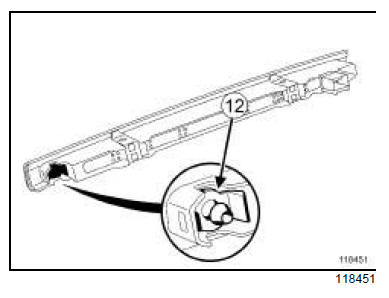

11 - Gicleur de lave-vitre arrière

Equipement électrique

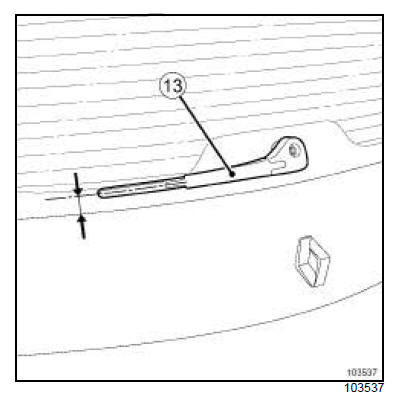

12 - Porte raclette d'essuie-vitre arrière

Equipement électrique

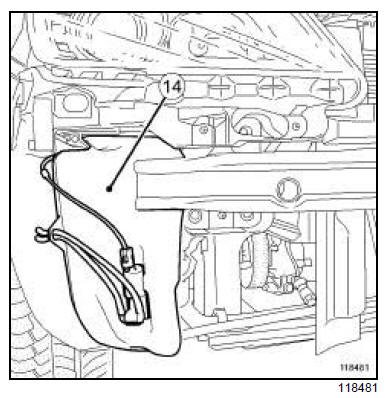

13 - Bocal de lave-vitre

Equipement électrique
