RTA Renault Scenic 2: Direction a droite
DÉPOSE
- Placer un pince-Durit sur chaque Durit d'eau au niveau du tablier dans le compartiment moteur.
- Déposer la boîte à gants (voir Boîtes à gants : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).

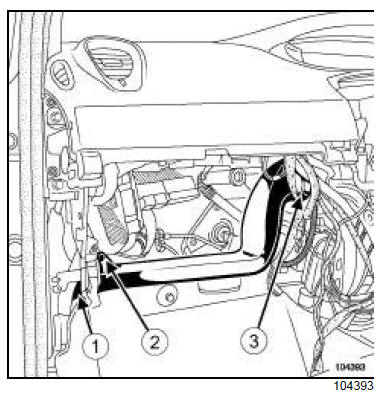

- Déclipper en (1) .
- Déboîter le conduit d'air en (2) puis en (3) .
- Mettre une protection sur le tapis.

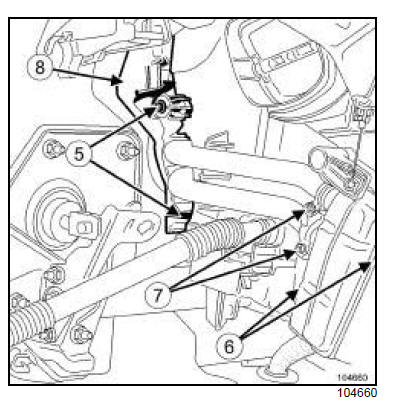

- Déposer :
- les vis (5) de la bride de tuyaux de l'aérotherme,
- les vis (6) de l'aérotherme sur le boîtier répartiteur d'air,
- les vis (7) des colliers de liaison de l'aérotherme,
- la bride (8) .
- Placer un récipient pour récupérer le liquide de refroidissement.
- Ecarter :
- l'aérotherme avec ses canalisations,
- les colliers de liaison de l'aérotherme.
- Déposer :
- les conduits de l'aérotherme en les tirant vers l'avant du véhicule,
- l'aérotherme.
REPOSE
- Remplacer systématiquement les joints de l'aérotherme.
- Reposer :
- l'aérotherme,
- les conduits de l'aérotherme.
- Mettre en place :
- les colliers de liaison de l'aérotherme,
- l'aérotherme avec ses canalisations.
- Retirer le récipient de récupération de liquide de refroidissement.
- Déposer :
- les vis des colliers de liaison de l'aérotherme,
- la bride,
- les vis de l'aérotherme sur le boîtier répartiteur d'air,
- les vis de la bride des tuyaux de l'aérotherme.
- Emboîter le conduit d'air.
- Reposer la boîte à gants (voir Boîtes à gants : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).
- Retirer les pince-Durits.
- Effectuer :
- le remplissage et la purge du circuit de refroidissement (voir Circuit de refroidissement : Vidange - Remplissage) (MR 370, 19A, Refroidissement),
- un contrôle d'étanchéité du circuit de refroidissement (voir Circuit de refroidissement du moteur : Contrôle) (MR 370, 19A, Refroidissement).
