RTA Renault Scenic 2: Conduit de distribution d'air avant : Dépose - Repose
DIRECTION A DROITE
DÉPOSE
I - DÉPOSE DU CONDUIT DE DISTRIBUTION D'AIR AVANT DROIT
- Déposer la garniture inférieure de planche de bord (voir Garniture inférieure de planche de bord : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).

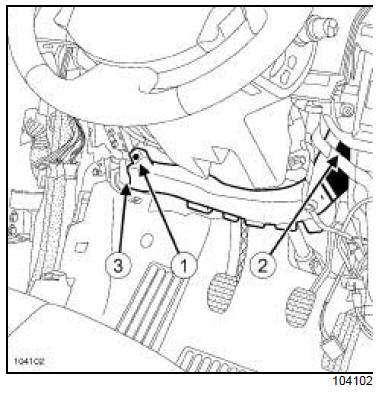

- Déclipper en (1) le conduit de distribution d'air avant droit.
- Déboîter le conduit de distribution d'air avant droit en (2) puis en (3) .
II - DÉPOSE DU CONDUIT DE DISTRIBUTION D'AIR AVANT GAUCHE
- Verrouiller le calculateur d'airbag (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétensionneurs de ceintures de sécurité).
- Déposer la boîte à gants (voir Boîtes à gants : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).
- Déclipper en (4) le conduit de distribution d'air avant gauche.
- Déboîter le conduit de distribution d'air avant gauche en (5) puis en (6) .
REPOSE
I - REPOSE DU CONDUIT DE DISTRIBUTION D'AIR AVANT DROIT
- Reposer en emboîtant le conduit de distribution d'air avant droit.
- Clipper le conduit de distribution d'air avant droit.
- Reposer la garniture inférieure de planche de bord (voir Garniture inférieure de planche de bord : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).
II - REPOSE DU CONDUIT DE DISTRIBUTION D'AIR AVANT GAUCHE
- Reposer en emboîtant le conduit de distribution d'air gauche.
- Clipper le conduit de distribution d'air avant gauche.
- Reposer la boîte à gants (voir Boîtes à gants : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).
- Déverrouiller le calculateur d'airbag (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétensionneurs de ceintures de sécurité).
DIRECTION A GAUCHE
DÉPOSE
I - DÉPOSE DU CONDUIT DE DISTRIBUTION D'AIR AVANT GAUCHE
- Déposer la garniture inférieure de planche de bord (voir Garniture inférieure de planche de bord : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).
- Déclipper en (1) le conduit de distribution d'air avant gauche
- Déboîter le conduit de distribution d'air avant gauche en (2) puis en (3) .
II - DÉPOSE DU CONDUIT DE DISTRIBUTION D'AIR AVANT DROIT
- Verrouiller le calculateur d'airbag (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétensionneurs de ceintures de sécurité).
- Déposer la boîte à gants (voir Boîtes à gants : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).
- Déclipper en (4) le conduit de distribution d'air avant droit.
- Déboîter le conduit de distribution d'air avant droit en (5) puis en (6) .
REPOSE
I - REPOSE DU CONDUIT DE DISTRIBUTION D'AIR AVANT GAUCHE
- Reposer en emboîtant le conduit de distribution d'air gauche.
- Clipper le conduit de distribution d'air avant gauche.
- Reposer la garniture inférieure de planche de bord (voir Garniture inférieure de planche de bord : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).
II - REPOSE DU CONDUIT DE DISTRIBUTION D'AIR AVANT DROIT
- Reposer en emboîtant le conduit de distribution d'air droit.
- Clipper le conduit de distribution d'air avant droit.
- Reposer la boîte à gants (voir Boîtes à gants : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).
- Déverrouiller le calculateur d'airbag (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétensionneurs de ceintures de sécurité).
