Notice d'utilisation Renault Scenic 2: Caractéristiques techniques

Notice d'utilisation Renault Scenic 2 / Caractéristiques techniques

PLAQUES D’IDENTIFICATION

PLAQUES D’IDENTIFICATION

PLAQUES D’IDENTIFICATION

Les indications figurant sur la plaque constructeur sont à rappeler dans toutes vos lettres ou commandes.

Plaque constructeur A

  1. Type mine du véhicule et numéro dans la série du type.

    Cette information est rappelée sur le marquage B.

  2. MTMA (Masse Totale Maxi Autorisée de véhicule).
  3. MTR (Masse Totale Roulante : véhicule en charge avec remorque).
  4. MTMA essieu avant.
  5. MTMA essieu arrière.
  6. Caractéristiques techniques du véhicule.
  7. Référence peinture.
  8. Niveau d’équipement.
  9. Type de véhicule.
  10. Code sellerie.
  11. Complément de définition équipement.
  12. Numéro de fabrication.
  13. Code habillage intérieur.

PLAQUES D’IDENTIFICATION

Les indications figurant sur la plaque moteur ou l’étiquette C sont à rappeler dans toutes vos lettres ou commandes (emplacement différent suivant motorisation)

  1. Type du moteur.
  2. Indice du moteur.
  3. Numéro du moteur

PLAQUES D’IDENTIFICATION

PLAQUES D’IDENTIFICATION

PLAQUES D’IDENTIFICATION

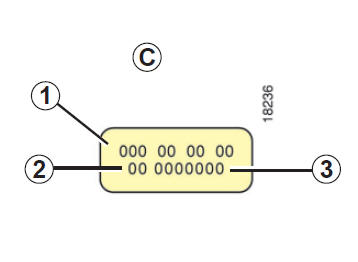

Les indications figurant sur la plaque moteur ou l’étiquette C sont à rappeler dans toutes vos lettres ou commandes (emplacement différent suivant motorisation)

  1. Type du moteur.
  2. Indice du moteur.
  3. Numéro du moteur.

PLAQUES D’IDENTIFICATION

PLAQUES D’IDENTIFICATION

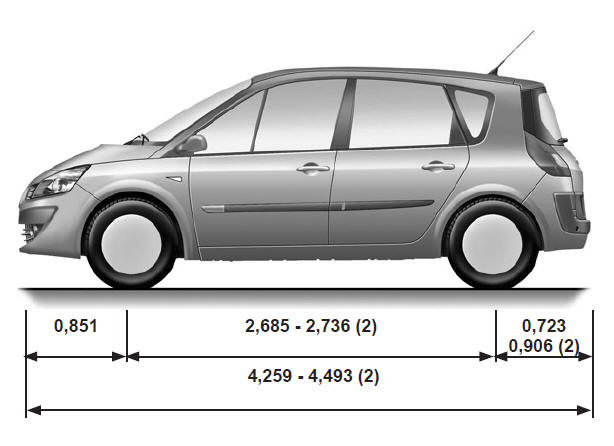

DIMENSIONS (en mètres)

DIMENSIONS

DIMENSIONS

DIMENSIONS

  1. A vide
  2. Véhicule châssis long

CARACTÉRISTIQUES MOTEURS

Versions 1.4 16V 1.6 16V 2.0 16V 2.0 T 1.5 dCi 1.9 dCi 2.0 dCi
Type moteur
(voir plaque moteur)
K4J K4M F4R F4R Turbo K9K Turbo F9Q Turbo M9R Turbo
Cylindrée (cm3) 1 390 1 598 1 998 1 461 1 870 1 995
Type de carburant
Indice d’octane

Carburant sans plomb impérativement, d’Indice
d’Octane tel que précisé sur l’étiquette située dans
la trappe à carburant.
A défaut, possibilité d’utiliser ponctuellement du
carburant sans plomb :

  • d’Indice d’Octane 91 pour une étiquette indiquant
    95, 98,
  •  d’Indice d’Octane 87 pour une étiquette indiquant
    91, 95, 98.
Gazole
L’étiquette située dans la trappe
à carburant vous indique les
carburants autorisés.
Bougies N’utilisez que les bougies spécifiées pour le moteur
de votre véhicule.
Leur type doit être indiqué sur une étiquette collée
dans le compartiment moteur, sinon consultez votre
Représentant RENAULT.
Le montage de bougies non spécifiées peut entraîner
la détérioration de votre moteur.

MASSES (en kg)

Les masses indiquées sont celles d’un véhicule de base et sans options : elles varient en fonction de l’équipement de votre véhicule. Consultez le Représentant de la marque.

Masse Maximum Autorisée en Charge (MMAC)
Masse Maximum Totale Autorisée (MMTA)
Masse Totale Roulante (MTR)
Masses indiquées sur la plaque constructeur(reportez-vous
au paragraphe « Plaques d'identification » en chapitre 6)
Masse Remorque Freinée s'obtient par calcul : MTR - MMAC
Masse Remorque non Freinée 650
Charge admise sur le point d’attelage 75
Charge admise sur la galerie de toit 80 kg (y compris dispositif de portage)

Charge remorquable (Remorquage de caravane, bateau, ...)

Dans les deux cas, la vitesse maximum de l’ensemble roulant ne doit pas dépasser 100 km/h et la pression des pneumatiques doit être augmentée de 0,2 bar (3 PSI).

PIÈCES DE RECHANGE ET RÉPARATIONS

Les pièces de rechange d’origine RENAULT sont conçues sur la base d’un cahier des charges très strict et testées régulièrement.

De ce fait, elles ont un niveau de qualité au moins équivalent à celles qui sont montées sur les véhicules neufs.

En utilisant systématiquement les pièces de rechange d’origine RENAULT, vous avez l’assurance de préserver les performances de votre véhicule. En outre, les réparations effectuées dans le Réseau RENAULT avec des pièces de rechange d’origine sont garanties selon les conditions données au dos de l’ordre de réparation.

Anomalies de fonctionnement
Les conseils suivants vous permettent de vous dépanner rapidement et provisoirement ; par sécurité consultez dès que possible un Représentant RENAULT. Utilisation de la carte RENAULT ...
