RTA Renault Scenic 2: Calculateur d'airbag : Dépose - Repose
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serrage
|
| écrous du calculateur d'airbag 8 N.m |
| vis de la commande du levier de vitesses 21 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin d'airbag au tableau de bord s'allume fixe (contact mis).
- Verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir MR 372 Diagnostic, 88C, Airbag - Prétensionneurs de ceintures de sécurité, Diagnostic - Remplacement des organes).
- Débrancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
- Déclipper :
- le soufflet (1) du levier de vitesses,
- la garniture supérieure du levier de vitesses (2) .
- Débrancher le connecteur (3) de la commande des feux de détresse.
- Déposer :
- l' agrafe latérale (4) de la garniture inférieure du levier de vitesses de chaque côté,
- les vis (5) de la garniture inférieure du levier de vitesses.
- Dégrafer la garniture inférieure du levier de vitesses (6) .
AIDE NAVIG NIVEAU 1 ou AIDE NAVIG NIVEAU 3
- Débrancher le connecteur du haut-parleur de navigation.
RADAR PROX AV ET AR
- Débrancher le connecteur du bruiteur AV d'aide au stationnement
- Déposer la garniture inférieure du levier de vitesses.
- Déposer les vis (7) de la commande du levier de vitesses.
- Soulever partiellement la moquette.
- Déposer l'insonorisation (8) .

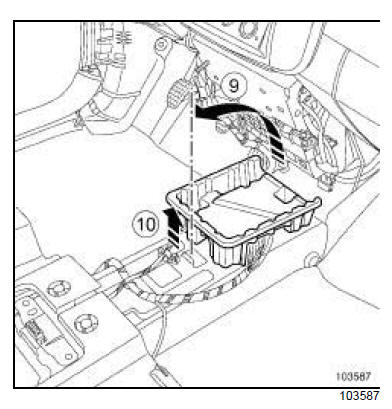

- Déclipper le carter de protection en (9) puis (10) .
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déverrouiller les connecteurs en (11) .
- Débrancher les connecteurs.
- Déposer :
- les écrous (12) du calculateur d'airbag,
- le calculateur d'airbag.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer le calculateur.
- Serrer au couple les écrous du calculateur d'airbag (8 N.m).
- Brancher les connecteurs du calculateur d'airbag.
II - ÉTAPE FINALE
- Reposer :
- un carter de protection neuf sur le calculateur d'airbag,
- l'insonorisation.
- Reposer les vis de la commande du levier de vitesses.
- Serrer au couple les vis de la commande du levier de vitesses (21 N.m).
- Positionner la garniture inférieure du levier de vitesses.
AIDE NAVIG NIVEAU 1 ou AIDE NAVIG NIVEAU 3
- Brancher le connecteur du haut-parleur de navigation.
RADAR PROX AV ET AR
- Brancher le connecteur du bruiteur AV d'aide au stationnement.
- Reposer :
- la garniture inférieure du levier de vitesses,
- les vis de la garniture inférieure du levier de vitesses,
- les agrafes latérales de la garniture inférieure du levier de vitesses.
- Brancher le connecteur de la commande des feux de détresse.
- Clipper :
- la garniture supérieure du levier de vitesses,
- le soufflet du levier de vitesses sur la garniture supérieure du levier de vitesses.
- Brancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
- Dans le cas d'un remplacement du calculateur d'airbag, effectuer les opérations nécessaires à l'aide de l'outil de diagnostic (voir MR 372 Diagnostic, 88C, Airbag - Prétensionneurs de ceintures de sécurité, Diagnostic - Configurations et apprentissages).
- Déverrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir MR 372 Diagnostic, 88C, Airbag - Prétensionneurs de ceintures de sécurité, Diagnostic - Remplacement des organes).
