RTA Renault Scenic 2: Boîtier haute tension de projecteur au xénon : Dépose - Repose
|
Couples de serrage
|
| vis du boîtier haute tension de projecteur au xénon 12 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Débrancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
- Déposer :
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- le projecteur (voir 80C, Lampes au xénon, Projecteur au xénon : Dépose - Repose)
- Placer le projecteur sur un chiffon propre pour ne pas le rayer.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

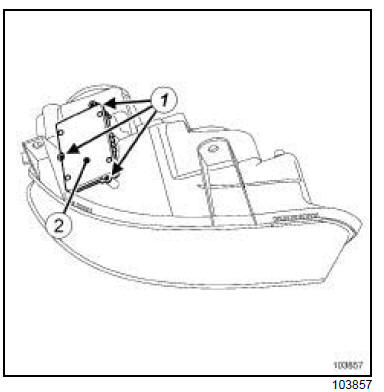

PHASE DOCUMENTAIRE 1
- Déposer :
- les vis (1) du boîtier haute tension de projecteur au xénon,
- le boîtier haute tension de projecteur au xénon.

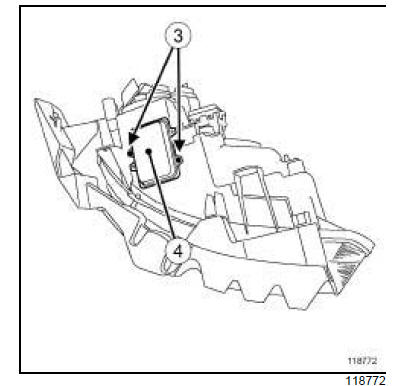

PHASE DOCUMENTAIRE 2
- Déposer :
- les vis (3) du boîtier haute tension de projecteur au xénon,
- le boîtier haute tension de projecteur au xénon (4) .
REPOSE
PHASE DOCUMENTAIRE 1
ÉTAPE DE PRÉPARATION À LA DÉPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Mettre en place le boîtier haute tension de projecteur au xénon.
- Reposer les vis du boîtier haute tension de projecteur au xénon
PHASE DOCUMENTAIRE 1
- Serrer au couple les vis du boîtier haute tension de projecteur au xénon (12 N.m).
II - ÉTAPE FINALE
- Déposer :
- le projecteur (voir 80C, Lampes au xénon, Projecteur au xénon : Dépose - Repose)
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Brancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
- Procéder au réglage des projecteurs (voir 80C, Lampes au xénon, Projecteurs au xénon : Réglage)
