RTA Renault Scenic 2: Amplificateur de freinage : Dépose - Repose
F4R ou F9Q ou K4J ou K4M ou K9K ou M9R
Couples de serrage
|
écrous de fixation du support de l'amplificateur 21 N.m |
vis de fixation de l'amplificateur de freinage 21 N.m |
vis de fixation du support de gaine de commande de boîte de vitesses 21 N.m |
Cette méthode traîte de l'amplicateur de freinage de la marque TRW.
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02, Moyen de levage).
- Déposer :
- le cache moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le boîtier filtre à air avec le calculateur d'injection (voir Boîtier de filtre à air : Dépose - Repose) (MR 370, 12A, Mélange carburé).
M9R
- Déclipper le tuyau de dépression (1) du conduit d'admission d'air.
- Débrancher le tuyau de réaspiration des vapeurs d'huile (2) .
- Desserrer le collier de maintien (3) du conduit d'admission d'air sur le turbocompresseur.
- Déposer :
- le conduit d'admission d'air,
- l'agrafe (4) .
- Déposer le maître-cylindre (voir 37A, Commandes d'éléments mécaniques, Maître cylindre : Dépose - Repose)
F4R ou F9Q
- Déposer :
- les rotules (6) de la commande de boîte de vitesses,
- les câbles de commande au niveau des arrêts de gaine
- les vis de fixation du support d'arrêt de gaine,
- le support (7) d'arrêt de gaine.
- Déposer, côté habitacle, l'axe de liaison entre la tige de poussée de l'amplificateur de freinage et la pédale de frein, après avoir enlevé le circlip à l'extrémité de l'axe de liaison.

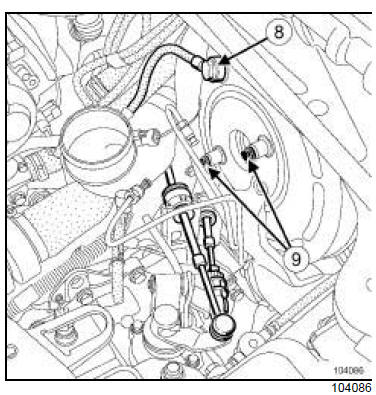

- Déposer :
- le clapet (8) de l'amplificateur de freinage,
- les vis de fixation (9) de l'amplificateur de freinage, côté compartiment moteur.
F4R ou F9Q ou K4J ou K4M ou K9K
- Déposer l'amplificateur.
M9R
- Avancer l'amplificateur.
- Déposer les écrous (10) du support d'amplificateur.
M9R
- Mettre en place le support d'amplificateur sur l'amplificateur.
- Compresser la tige de poussée de l'amplificateur à l'aide d'un tournevis pour sortir la tige de poussée de son orifice.
- Déposer :
- l'amplificateur avec son support,
- le support d'amplificateur.
REPOSE
- Avant remontage, vérifier la cote :
- pour les véhicules direction à gauche : (X1) = 163, 7 mm,
- pour les véhicules direction à droite : (X1) = 133,2 mm.
- Procéder dans l'ordre inverse de la dépose.
- Serrer aux couples :
- les écrous de fixation du support de l'amplificateur (21 N.m) ,
- les vis de fixation de l'amplificateur de freinage (21 N.m) ,
- les vis de fixation du support de gaine de commande de boîte de vitesses (21 N.m).
- Reposer :
- le maître-cylindre (voir 37A, Commandes d'éléments mécaniques, Maître cylindre : Dépose - Repose)
- le boîtier filtre à air avec le calculateur d'injection (voir Boîtier de filtre à air : Dépose - Repose) (MR 370, 12A, Mélange carburé),
- la batterie (voir 80A, Batterie, Batterie : Dépose - Repose),
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),
- le cache moteur.
- Effectuer une purge du circuit de freinage (voir 30A, Généralités, Circuit de freinage : Purge)
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Régler le contacteur de position de pédale de frein (voir 37A, Commandes d'éléments mécaniques, Contacteur de stop : Dépose - Repose)
