RTA Renault Scenic 2: Airbag et prétensionneurs : Liste et localisation des éléments
Le système se compose :
I - LISTE DES ÉLÉMENTS
- d'un calculateur d'airbag,
- d'un airbag frontal conducteur,
- d'un airbag frontal passager,
- de prétentionneurs ventraux avant,
- de prétentionneurs de boucle avant,
- d'un contacteur d'inhibition,
- d'un enrouleur pyrotechniques arrière,
- d'un capteur de position de siège conducteur.
AIRBAG LAT AV+RIDEAU
- d'airbag latéraux thorax,
- d'airbag latéraux rideau,
- de capteurs de choc latéraux.
II - LOCALISATION DES ÉLÉMENTS

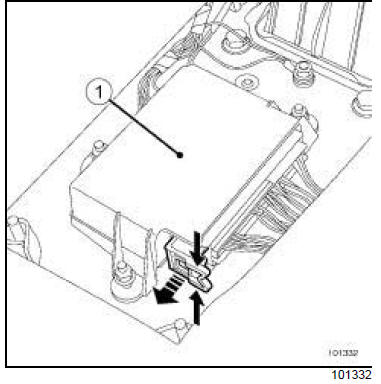

Calculateur d'airbag (1)
Le calculateur d'airbag est situé sous la garniture inférieure du levier de vitesses.

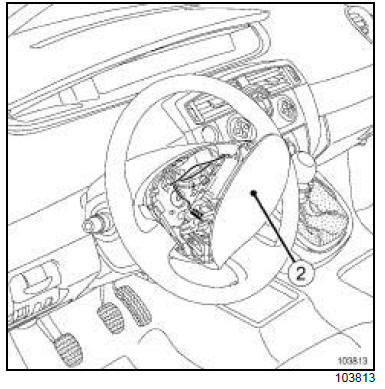

Airbag frontal conducteur (2)

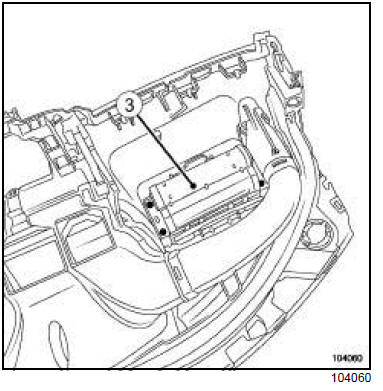

Airbag frontal passager (3)

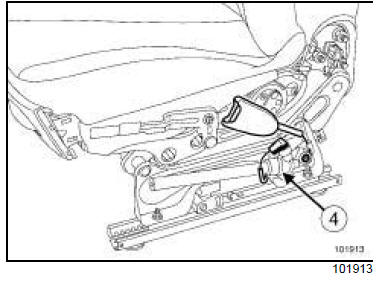

Prétentionneur ventral avant (4)

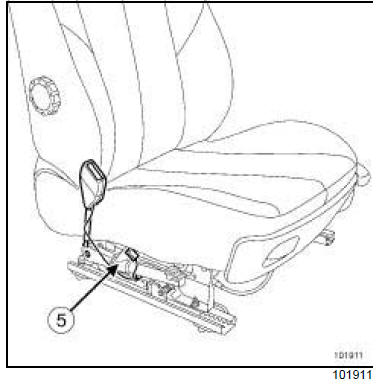

Prétentionneur de boucle avant (5)

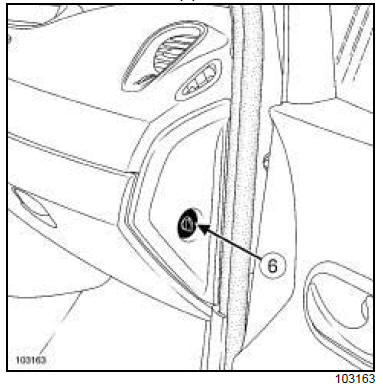

Contacteur d'inhibition (6)

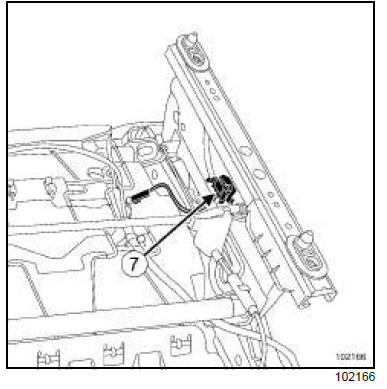

Contacteur de glissière de siège conducteur (7)
AIRBAG LAT AV+RIDEAU

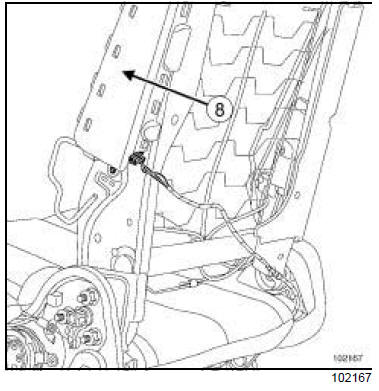

Airbag latéral (thorax) avant (8)

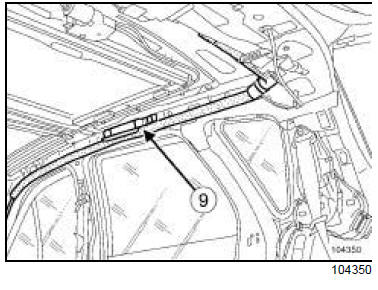

Airbag latéral rideau (9)

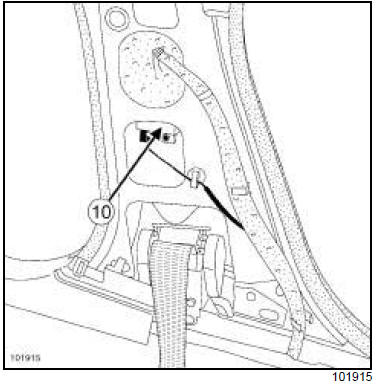

Capteur de choc latéraux (10)
