RTA Renault Scenic 2: Aide au stationnement : Liste et localisation des éléments
RADAR PROX AV ET AR ou RADAR DE PROXIMITE
I - LISTE DES ÉLÉMENTS
La fonction d'aide au stationnement se compose :
RADAR PROX AV ET AR
- de 4 radars de proximité arrière,
- de 4 radars de proximité avant,
- d'un bruiteur d'aide au stationnement AR,
- d'un bruiteur d'aide au stationnement AV,
- d'un calculateur d'aide au stationnement,
- d'un interrupteur d'aide au stationnement.
RADAR DE PROXIMITE
- de 4 radars de proximité arrière,
- d'un bruiteur d'aide au stationnement,
- d'un calculateur d'aide au stationnement,
- d'un interrupteur d'aide au stationnement.
II - LOCALISATION DES ÉLÉMENTS
RADAR PROX AV ET AR

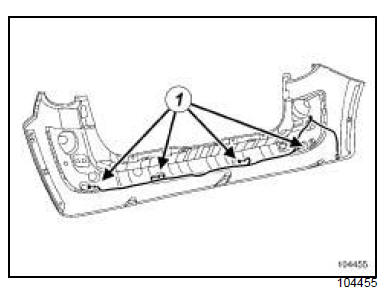

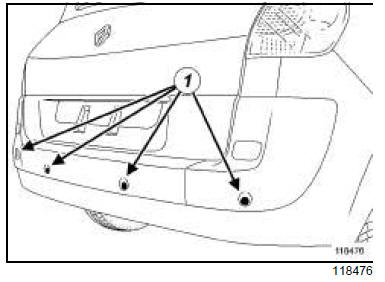

Radars de proximité arrière (1)

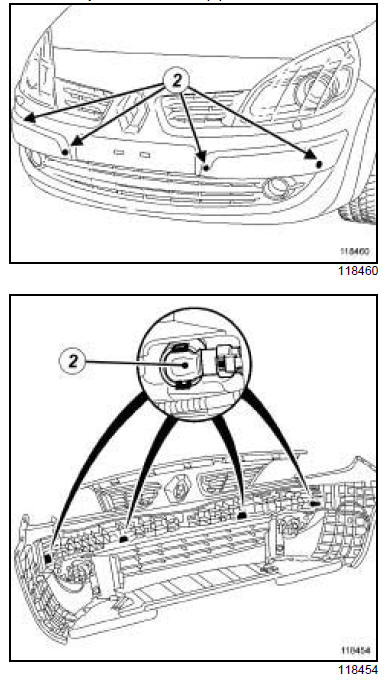

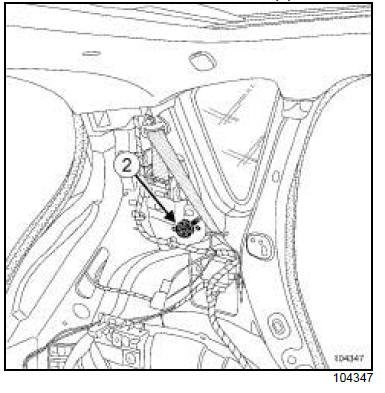

Radars de proximité avant (2)

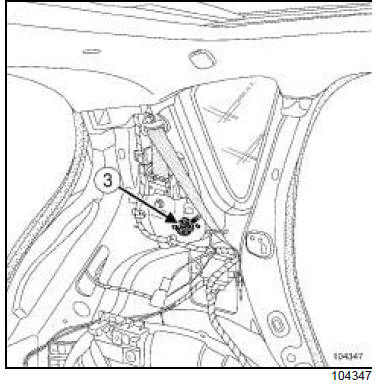

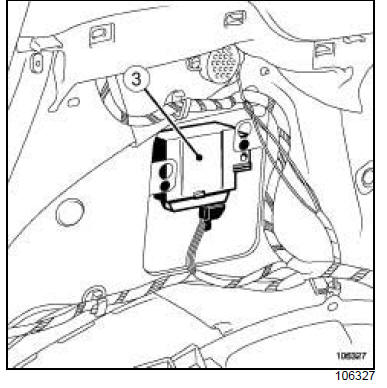

Bruiteur d'aide au stationnement AR (3)

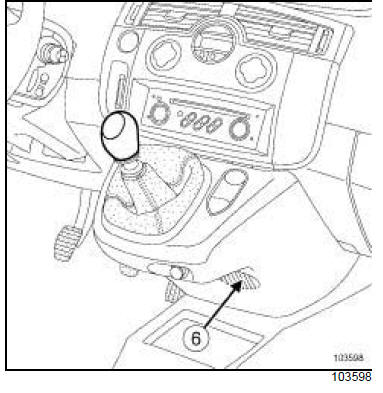

Bruiteur d'aide au stationnement AV (6)
Calculateur d'aide au stationnement (4)

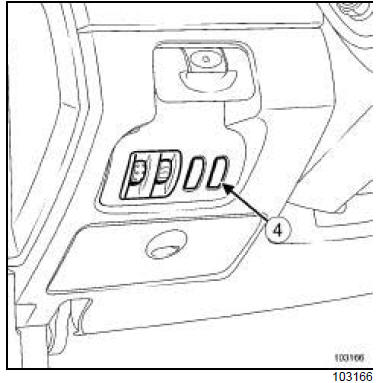

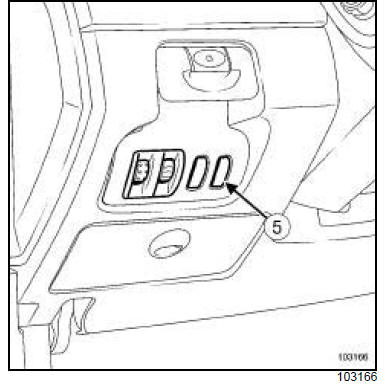

Interrupteur d'aide au stationnement (5)
RADAR DE PROXIMITE

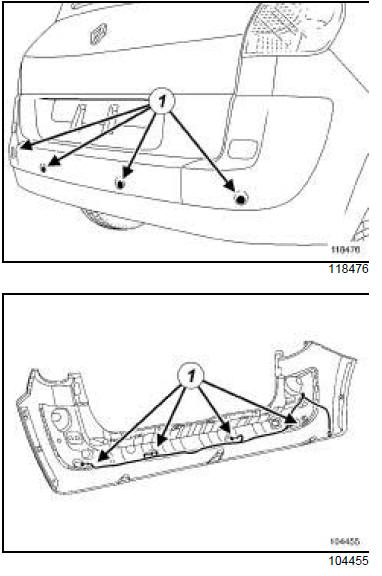

Radars de proximité arrière (1)
Bruiteur d'aide au stationnement AR (2)

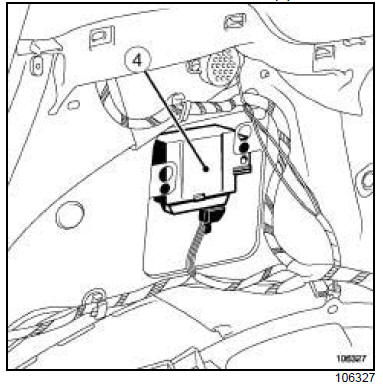

Calculateur d'aide au stationnement (3)
Interrupteur d'aide au stationnement (4)
Interrupteur d'aide au
stationnement : Dépose -
Repose
