Notice d'utilisation Renault Scenic 2: Répétiteurs latéraux (remplacement des lampes)
Troisième feu stop 7
Consultez votre Représentant RENAULT.

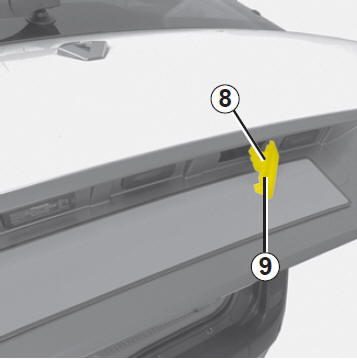

Éclaireurs plaque d’immatriculation 9
Déclippez l’éclaireur 9 en pressant la languette 8.
Retirez le couvercle de l’éclaireur pour accéder à la lampe.
Type de lampe : navette C5W.
| Les lampes sont sous pression et peuvent éclater lors du
remplacement.
Risque de blessures. |
Répétiteurs latéraux 10
Déclippez le répétiteur 10 (à l’aide d’un outil type tournevis plat).
Tournez d’un quart de tour le portelampe et sortez la lampe.
Type de lampe : W5W.
Feux arrière (remplacement des lampes)
Feux de direction/feux de position et de stop
Après ouverture du coffre, retirez les vis 1.
Lors du remplacement d’une ampoule, ne touchez pas au
circuit électrique situé sur le po ...
Éclairage intérieur (remplacement des lampes)
Plafonnier
Déclippez (à l’aide d’un outil type tournevis plat) le diffuseur 1.
Dégagez la lampe concernée.
Type de la lampe 2 : W5W.
Éclaireurs de portes Déclippez (à l’ai ...
