RTA Renault Scenic 2: Navigation : Liste et localisation des éléments
AIDE NAVIG NIVEAU 1 ou AIDE NAVIG NIVEAU 3 ou AIDE NAVIG NIVEAU 4 ou AIDE NAVIG NIVEAU 5
I - LISTE DES ÉLÉMENTS
le système télématique embarqué se compose :
AIDE NAVIG NIVEAU 1
- d'une radionavigation,
- d'un afficheur intégré au tableau de bord,
- d'un haut-parleur de navigation,
- d'une antenne de navigation.
Pour déposer :
- la radionavigation (voir 86A, Radio, Autoradio : Dépose - Repose)
- l'afficheur (voir 86A, Radio, Afficheur : Dépose - Repose)
- l'antenne de navigation (voir 86A, Radio, Antenne radio : Dépose - Repose)
AIDE NAVIG NIVEAU 3
- d'un calculateur de navigation,
- d'un boîtier interface de navigation,
- d'une commande centrale,
- d'un afficheur,
- d'un haut-parleur de navigation,
- d'une antenne de navigation.
Pour déposer :
- l'afficheur (voir 86A, Radio, Afficheur : Dépose - Repose)
- l'antenne de navigation (voir 86A, Radio, Antenne radio : Dépose - Repose)
AIDE NAVIG NIVEAU 4
- d'une radionavigation,
- d'un calculateur de navigation,
- d'une commande centrale,
- d'un afficheur,
- d'une antenne de navigation.
Pour déposer :
- la radionavigation (voir 86A, Radio, Autoradio : Dépose - Repose)
- l'afficheur (voir 86A, Radio, Afficheur : Dépose - Repose)
- l'antenne de navigation (voir 86A, Radio, Antenne radio : Dépose - Repose)
AIDE NAVIG NIVEAU 5
- d'une radionavigation,
- d'un afficheur,
- d'une antenne de navigation.
Pour déposer :
- la radionavigation (voir 86A, Radio, Autoradio : Dépose - Repose)
- l'afficheur (voir 86A, Radio, Afficheur : Dépose - Repose)
- l'antenne de navigation (voir 86A, Radio, Antenne radio : Dépose - Repose)
II - LOCALISATION DES ÉLÉMENTS
AIDE NAVIG NIVEAU 1

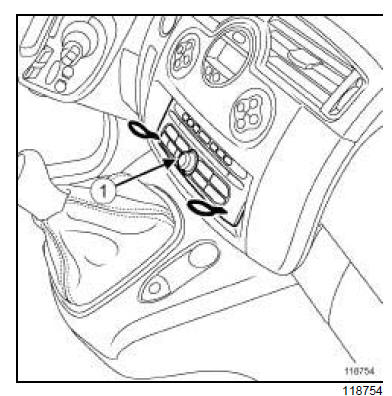

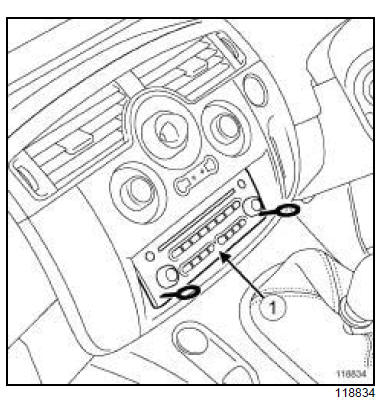

Radionavigation (1)
Pour déposer la radionavigation (voir 86A, Radio, Autoradio : Dépose - Repose)

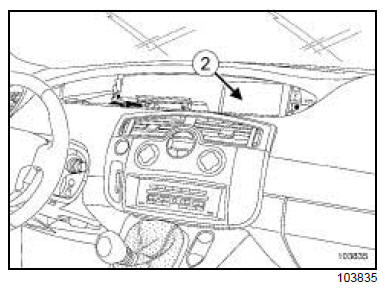

Afficheur (2)
Pour déposer l'afficheur (voir 86A, Radio, Afficheur : Dépose - Repose) .

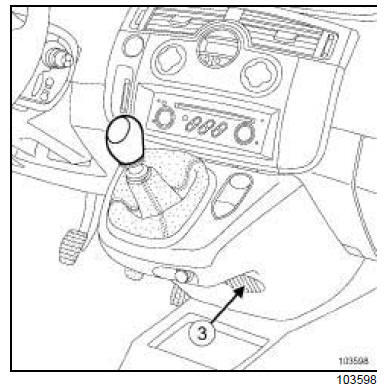

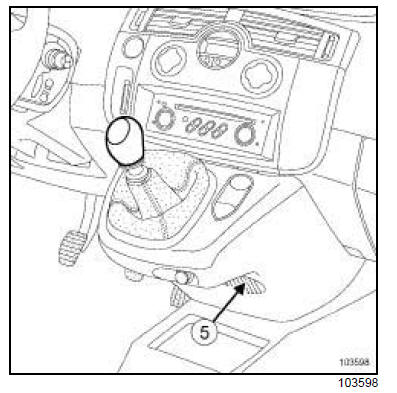

Haut-parleur de navigation (3)

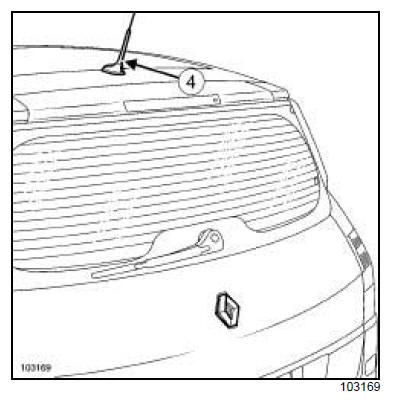

Antenne de navigation (4)
Pour déposer l'antenne de navigation (voir 86A, Radio, Antenne radio : Dépose - Repose)
AIDE NAVIG NIVEAU 3

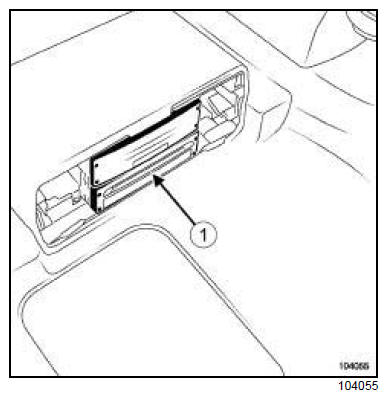

Calculateur de navigation (1)
Le calculateur de navigation est situé sous le siège avant droit.

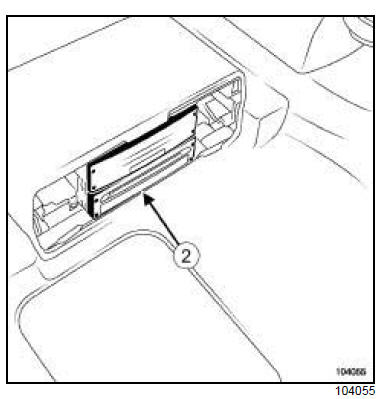

Boîtier d'interface de navigation (2)
Le boîtier d'interface de navigation est situé sous le siège avant droit.

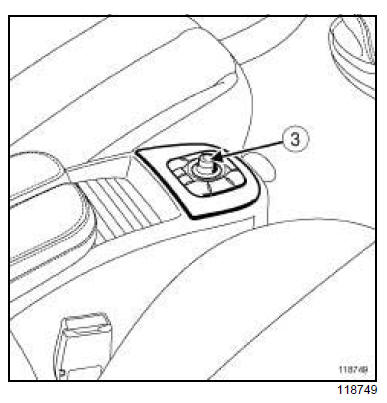

Commande centrale (3)

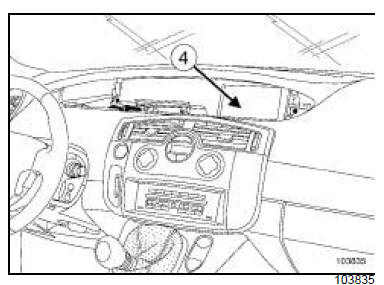

Afficheur (4)
Pour déposer l'afficheur (voir 86A, Radio, Afficheur : Dépose - Repose).

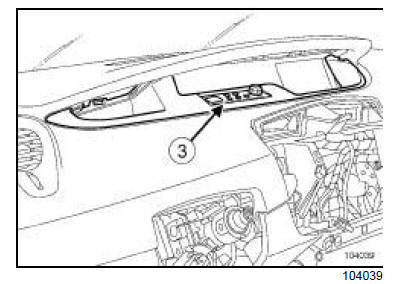

Haut-parleur de navigation (5)

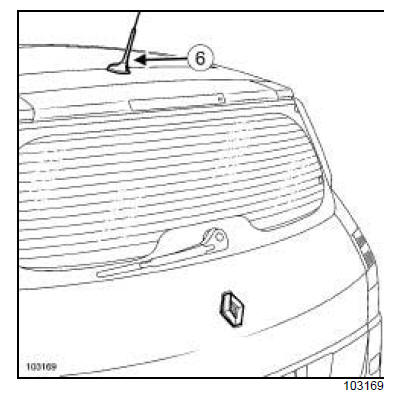

Antenne de navigation (6)
Pour déposer l'antenne de navigation (voir 86A, Radio, Antenne radio : Dépose - Repose)
AIDE NAVIG NIVEAU 4

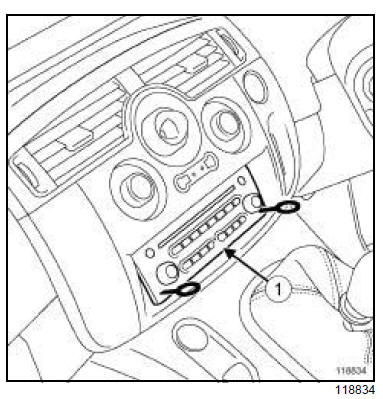

Radionavigation (1)
Pour déposer la radionavigation (voir 86A, Radio, Autoradio : Dépose - Repose)
Calculateur de navigation (2)
le calculateur de navigation est situé sous le siège avant droit.
Commande centrale (3)

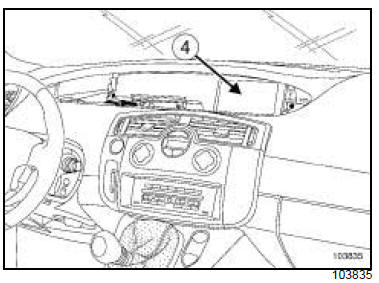

Afficheur (4)
Pour déposer l'afficheur (voir 86A, Radio, Afficheur : Dépose - Repose)

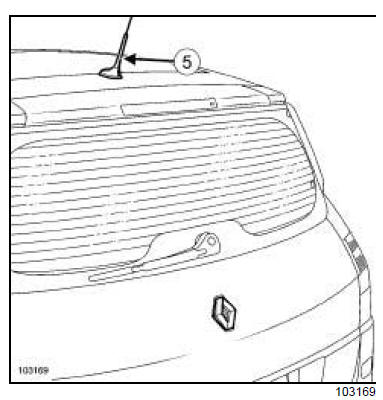

Antenne de navigation (5)
Pour déposer l'antenne de navigation (voir 86A, Radio, Antenne radio : Dépose - Repose)
AIDE NAVIG NIVEAU 5
Radionavigation (1)
Pour déposer la radionavigation (voir 86A, Radio, Autoradio : Dépose - Repose)

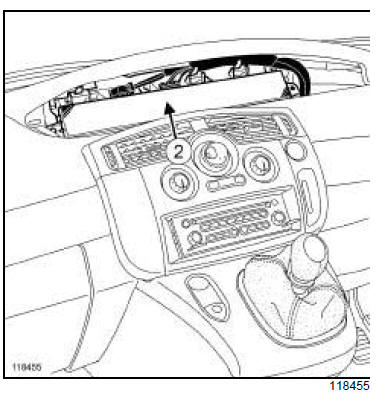

Afficheur (2)
Pour déposer l'afficheur (voir 86A, Radio, Afficheur : Dépose - Repose)
Antenne de navigation (3)
Pour déposer l'antenne de navigation (voir 86A, Radio, Antenne radio : Dépose - Repose)
Calculateur de navigation :
Dépose - Repose
