RTA Renault Scenic 2: M9R, et 721 ou 722
Matériel indispensable |
sangle(s) de sécurité |
dégoujonneuse à rouleau |
Couples de serrage |
goujons sur le turbocompresseur 14,5 N.m |
vis des colliers supports du précatalyseur sur le carter-cylindres 21 N.m |
goujons 9 N.m |
écrous du précatalyseur sur le turbocompresseur 21 N.m |
vis des demi-colliers du précatalyseur 21 N.m |
vis de la béquille sur le précatalyseur 8 N.m |
écrous de la béquille sur le carter-cylindres 21 N.m |
écrous de la béquille sur le précatalyseur 21 N.m |
vis du palier relais de transmission 44 N.m |
écrous de la descente d'échappement 21 N.m |
vis du silentbloc du silencieux 21 N.m |
vis du silentbloc de la ligne d'échappement 21 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- le cache moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs).
- Déposer :
- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de boîte à eau.
- Déposer :
- les vis (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.
- Déposer :

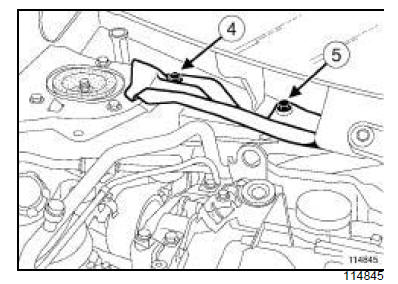

- la vis (5) de la cloison boîte à eau,
- l'écrou (4) de la cloison boîte à eau,
- la cloison boîte à eau.
- Déposer :
- les écrous (6) du précatalyseur sur le turbocompresseur,
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- la transmission avant droit (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- les vis du protecteur sous moteur,
- le protecteur sous moteur.
- Déposer :
- la biellette de reprise de couple inférieure (voir 19D, Suspension moteur, Bielette de reprise de couple inférieure : Dépose - Repose)
- les vis (7) du support de biellette de reprise de couple inférieure,
- le support de biellette de reprise de couple inférieure.
- Déposer :

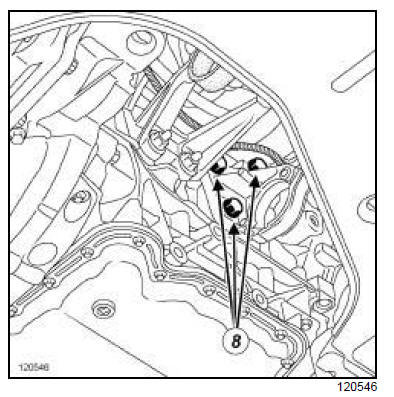

- les vis (8) du palier relais de transmission,
- le palier relais de transmission.
- Déposer :
- la vis (9) de la béquille sur le précatalyseur,
- les écrous (10) de la béquille sur le précatalyseur,
- les écrous (11) de la béquille sur le carter-cylindres,
- les goujons sur le carter-cylindres,
- la béquille du précatalyseur.
- Débrancher :
- le connecteur (12) de la sonde de niveau d'huile,
- le connecteur (13) de la pompe à eau électrique.
- Ecarter :
- la pompe à eau électrique de son support en caoutchouc,
- la pompe à eau électrique.
- Déposer les écrous (14) de la descente d'échappement.
- Déposer :
- la vis (15) du silentbloc de la ligne d'échappement,
- la vis (16) du silentbloc du silencieux,
- Déposer les vis (17) du silentbloc sur berceau.

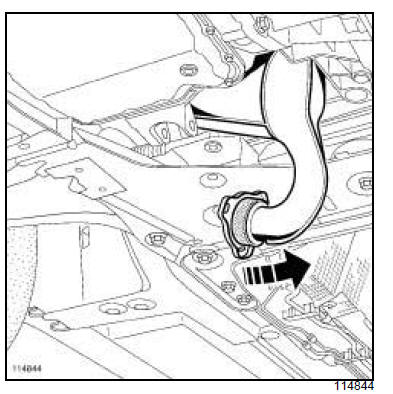

- Ecarter la ligne d'échappement.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :
- les vis (18) des demi-colliers du précatalyseur,
- les demi-colliers (19) du précatalyseur.
- Ecarter le précatalyseur côté distribution.
- Attacher le précatalyseur à l'aide d'une sangle(s) de sécurité à l'anneau de levage côté distribution.
- Déposer :

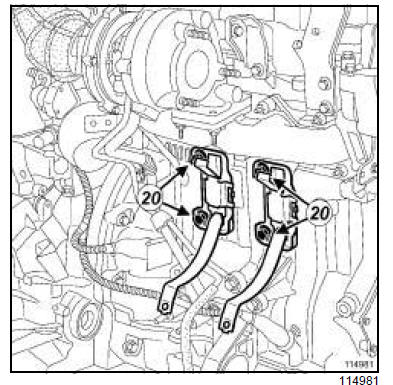

- les vis (20) des colliers supports du précatalyseur,
- les colliers supports du précatalyseur.
- Déposer la sangle(s) de sécurité.
- Ecarter le moteur vers l'avant du véhicule.
- Déposer :
- le précatalyseur,
- le joint neuf entre le précatalyseur et le turbocompresseur.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Déposer les goujons du turbocompresseur à l'aide d'une dégoujonneuse à rouleau.
- Nettoyer et dégraisser les faces d'appui :
- de la ligne d'échappement,
- du catalyseur en cas de réutilisation,
- du turbocompresseur.
- Reposer les goujons neufs sur le turbocompresseur à l'aide d'une dégoujonneuse à rouleau.
- Serrer au couple les goujons sur le turbocompresseur (14,5 N.m).
- Mettre en place les colliers supports neufs du précatalyseur sur le carter-cylindres.
- Visser sans serrer les vis des colliers supports du précatalyseur sur le carter-cylindres.
- Serrer au couple les vis des colliers supports du précatalyseur sur le carter-cylindres (21 N.m).
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Ecarter le moteur vers l'avant du véhicule.
- Reposer :
- le joint neuf entre le précatalyseur et le turbocompresseur,
- le précatalyseur sur le turbocompresseur,
- les goujons sur le carter-cylindres.
- Serrer au couple les goujons (9 N.m).
- Reposer :
- les écrous neufs du précatalyseur sur le turbocompresseur,
- les demi-colliers neufs du précatalyseur,
- les vis des demi-colliers du précatalyseur,
- la béquille du précatalyseur,
- la vis de la béquille sur le précatalyseur,
- les écrous de la béquille sur le précatalyseur,
- les écrous de la béquille sur le carter-cylindres.
- Serrer aux couples :
- les écrous du précatalyseur sur le turbocompresseur (21 N.m) ,
- les vis des demi-colliers du précatalyseur (21 N.m) ,
- la vis de la béquille sur le précatalyseur (8 N.m),
- les écrous de la béquille sur le carter-cylindres (21 N.m) ,
- les écrous de la béquille sur le précatalyseur (21 N.m).
III - ÉTAPE FINALE
- Reposer :
- le palier relais de transmission,
- les vis du palier relais de transmission.
- Serrer au couple les vis du palier relais de transmission (44 N.m).
- Reposer :
- le support de la biellette de reprise de couple inférieure,
- les vis du support de la biellette de reprise de couple inférieure.
- Serrer au couple les vis du support de la biellette de reprise de couple inférieure (voir 19D, Suspension moteur, Suspension pendulaire : Couple de serrage)
- Mettre en place la ligne d'échappement.
- Reposer :
- la vis du silentbloc de la ligne d'échappement en alignant les repères,
- la vis du silentbloc du silencieux en alignant les repères,
- les vis du silentbloc sur berceau,
- les écrous de la descente d'échappement.
- Serrer aux couples :
- les écrous de la descente d'échappement (21 N.m) ,
- la vis du silentbloc du silencieux (21 N.m) ,
- la vis du silentbloc de la ligne d'échappement (21 N.m).
- Reposer la biellette de reprise de couple inférieure (voir 19D, Suspension moteur, Bielette de reprise de couple inférieure : Dépose - Repose)
- Serrer au couple les vis de la biellette de reprise de couple inférieure (voir 19D, Suspension moteur, Suspension pendulaire : Couple de serrage)
- Reposer
- la transmission avant droit (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- Reposer :
- le protecteur sous moteur,
- les vis du protecteur sous moteur,
- la cloison de boîte à eau (21) ,
- la vis (22) de la cloison de boîte à eau,
- l'écrou (23) de la cloison de boîte à eau,
- la cloison de boîte à eau,
- les vis de la cloison de boîte à eau,
- l'écran d'accès du filtre à air,
- les vis de l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs).
- le cache moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
