RTA Renault Scenic 2: M9R
|
Matériel indispensable |
| clé articulée pour bougie de préchauffage |
|
Couples de serrage
|
| bougies de préchauffage 18,1 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Déposer le cache moteur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).

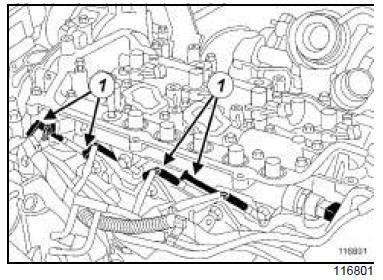

- Débrancher les connecteurs (1) des bougies de préchauffage.
- Nettoyer et souffler le contour des bougies pour éviter toute entrée d'impureté dans les cylindres.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer les bougies à l'aide d'une clé articulée pour bougie de préchauffage ou d'une douille longue 1/4 de pouce radio de 10 mm associée à un cardan universel.
- Si nécessaire, utiliser une Durit pour dévisser complètement les bougies de préchauffage.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer les bougies de préchauffage
- Visser sans serrer, les bougies de préchauffage.
- Serrer au couple les bougies de préchauffage (18, 1 N.m) à l'aide d'une clé articulée pour bougie de préchauffage ou d'une douille longue 1/4 de pouce radio de 10 mm associée à un cardan universel.
II - ÉTAPE FINALE
- Brancher
- les connecteurs des bougies de préchauffage,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Reposer le cache moteur.
K9K, et 732 ou 734
Couples de serrage
bougies de préchauffage
15 N.m
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
Déposer les caches ...
