RTA Renault Scenic 2: M9R
Outillage spécialisé indispensable |
Mot. 1566 Clé de dépose des tuyaux Haute Pression. |
Matériel indispensable |
outil de diagnostic |
Couples de serrage
|
vis de la rampe d'injection 25 N.m |
raccords des tuyaux haute pression sur les injecteurs 32 N.m |
raccord du tuyau haute pression sur la pompe haute pression 32 N.m |
raccords des tuyaux haute pression sur la rampe d'injection 32 N.m |
vis du tuyau haute pression entre la pompe haute pression et rampe d'injection sur le couvreculasse 10 N.m |
vis de l'électrovanne EGR sur le répartiteur d'admission 21 N.m |
vis de la béquille du volet d'admission d'air sur le répartiteur d'admission 12 N.m |
colliers du tuyau d'air sortie échangeur air-air 5,5 N.m |
vis inférieures de la façade avant 44 N.m |
vis supérieures de la façade avant 21 N.m |
- que la rampe d'injection ne soit plus sous pression,
- que la température du carburant ne soit pas trop élevée.
Il est strictement interdit de desserrer un raccord de tuyau haute pression lorsque le moteur tourne.
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur le pont élévateur deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02, Moyens de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- les caches moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs).
- Déposer :
- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de boîte à eau.
- Déposer :
- les vis (3) de la cloison de boîte à eau,
- la cloison de boîte à eau,
- les vis du protecteur sous moteur,
- le protecteur sous moteur,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs).
- Déposer :
- les vis (4) du couvercle de l'unité de servitude moteur,
- le couvercle de l'unité de servitude moteur.
- Débrancher les connecteurs (5) de l'unité de servitude moteur.
- Dégrafer le câble d'ouverture de capot avant (6) .
- Déposer :
- les agrafes (7) ,
- les vis supérieures (8) de la façade avant.
- Débrancher les tuyaux de lave-vitre.
- Déclipper l'écope d'entrée d'air (9) .
- Déposer :
- les vis inférieures (10) de la façade avant,
- la façade avant.
- Déposer :
- le protecteur de rampe d'injection (voir 13B, Injection diesel, Protecteur de rampe d'injection : Dépose - Repose) ,
- le décanteur d'huile (voir 11A, Haut et avant moteur, Décanteur d'huile : Dépose - Repose) ,
- le tuyau haute pression entre la pompe et la rampe (voir 13B, Injection diesel, Tuyau haute pression entre pompe et rampe : Dépose - Repose) ,
- les tuyaux haute pression entre la rampe et les injecteurs (voir 13B, Injection diesel, Tuyau haute pression entre rampe et injecteur : Dépose - Repose) .
- Débrancher le raccord (11) du tuyau de retour de gazole sur la rampe d'injection.
- Débrancher :
- le connecteur du régulateur de pression de carburant (12) ,
- le connecteur (13) du capteur de pression de rampe.
- Débrancher le connecteur (14) du capteur de pression de suralimentation.
- Déposer l'écrou (15) du capteur de pression de suralimentation de la béquille du volet d'admission d'air.
- Desserrer le collier du tuyau d'air sortie échangeur air-air (16) côté volet d'admission d'air.
- Desserrer le collier du tuyau d'air sortie échangeur air-air (17) côté échangeur air-air.
- Déposer la vis (18) du tuyau d'air sortie échangeur air-air.
- Débrancher le tuyau d'air sortie échangeur air-air.
- Déposer le tuyau rigide EGR entre l'électrovanne EGR et le refroidisseur EGR (voir 14A, Antipollution, Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose) ,
- Déclipper le tuyau de retour de gazole sur la béquille du volet d'admission d'air.

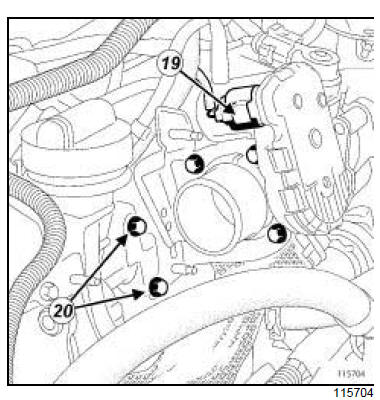

- Débrancher le connecteur (19) du volet d'admission d'air.
- Déposer les vis (20) de la béquille du volet d'admission d'air sur le répartiteur d'admission.
- Débrancher le connecteur (21) de l'électrovanne EGR.
- Déposer :
- les vis (22) de l'électrovanne EGR sur le répartiteur d'admission,
- l'ensemble " volet d'admission d'air - électrovanne EGR " ,
- le joint de l'électrovanne EGR.
- Débrancher les connecteurs des bougies de préchauffage (23) .
- Déposer l'écrou (24) du faisceau,
- Ecarter :
- le faisceau,
- les tuyaux de carburant.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Placer les bouchons de propreté sur les orifices de la rampe d'injection.
- Déposer :
- les vis (25) de la rampe d'injection,
- la rampe d'injection équipée de son joint d'étanchéité.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer la rampe d'injection équipée d'un joint d'étanchéité neuf.
- Visser sans serrer :
- les vis de la rampe d'injection,
- les raccords des tuyaux haute pression entre la rampe d'injection et les injecteurs,
- les raccords du tuyau haute pression entre la pompe haute pression et la rampe d'injection,
- la vis du tuyau haute pression entre pompe et rampe sur le couvre-culasse.
- Serrer dans l'ordre et aux couples :
- les vis de la rampe d'injection (25 N.m) ,
- les raccords des tuyaux haute pression sur les injecteurs (32 N.m) à l'aide de l'outil (Mot. 1566) ,
- le raccord du tuyau haute pression sur la pompe haute pression (32 N.m) ,
- les raccords des tuyaux haute pression sur la rampe d'injection (32 N.m) ,
- la vis du tuyau haute pression entre la pompe haute pression et rampe d'injection sur le couvre- culasse (10 N.m).
II - ÉTAPE FINALE
- Reposer :
- le support du faisceau,
- la vis du support du faisceau,
- la rampe de retour carburant des injecteurs de gazole (voir 13B, Injection diesel, Rampe de retour carburant des injecteurs de gazole : Dépose - Repose) ,
- le décanteur d'huile (voir 11A, Haut et avant moteur, Décanteur d'huile : Dépose - Repose) .
- Agrafer le tuyau de retour de gazole sur la patte.
- Brancher :
- le connecteur du capteur de position d'arbre à cames,
- le connecteur de la sonde de température de gazole,
- le raccord du tuyau d'amplificateur de freinage sur la pompe à vide,
- la Durit de l'électrovanne de régulation de pression de suralimentation sur la pompe à vide,
- le raccord du tuyau de retour de gazole sur la rampe d'injection.
- Mettre en place :
- le faisceau,
- les tuyaux de carburant.
- Reposer l'écrou du faisceau.
- Brancher :
- le connecteur du régulateur de pression de carburant,
- le connecteur du capteur de pression rampe d'injection,
- les connecteurs des bougies de préchauffage.
- Reposer :
- le joint de l'électrovanne EGR,
- l'ensemble " volet d'admission d'air - électrovanne EGR " .
- Visser sans serrer :
- les vis de l'électrovanne EGR sur le répartiteur d'admission,
- les vis de la béquille du volet d'admission d'air sur le répartiteur d'admission.
- Serrer aux couples :
- les vis de l'électrovanne EGR sur le répartiteur d'admission (21 N.m) ,
- les vis de la béquille du volet d'admission d'air sur le répartiteur d'admission (12 N.m).
- Clipper le tuyau de retour de gazole sur la béquille du volet d'admission d'air.
- Brancher :
- le connecteur de l'électrovanne EGR,
- le connecteur du volet d'admission d'air,
- le tuyau d'air sortie échangeur air-air.
- Serrer au couple les colliers du tuyau d'air sortie échangeur air-air (5,5 N.m).
- Reposer :
- le tuyau rigide EGR entre l'électrovanne EGR et le refroidisseur EGR (voir 14A, Antipollution, Tuyau rigide de recirculation des gaz d'échappement : Dépose - Repose) ,
- la vis du tuyau d'air sortie échangeur air-air,
- l'écrou du capteur de pression de suralimentation sur la béquille du volet d'admission d'air,
- la façade avant,
- les vis supérieures de la façade avant,
- les vis inférieures de la façade avant,
- les agrafes.
- Serrer aux couples :
- les vis inférieures de la façade avant (44 N.m) ,
- les vis supérieures de la façade avant (21 N.m).
- Clipper l'écope d'entrée d'air.
- Brancher les connecteurs de l'unité de servitude moteur.
- Agrafer le câble d'ouverture de capot avant.
- Brancher les tuyaux de lave-vitre.
- Reposer :
- le couvercle de l'unité de servitude moteur,
- les vis du couvercle de l'unité de servitude moteur,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs),
- le protecteur sous moteur,
- les vis du protecteur sous moteur.
- Pivoter l'agrafe du tuyau d'air entrée échangeur airair pour replacer l'agrafe dans son logement.
- Clipper le tuyau d'air entrée échangeur air-air sur le turbocompresseur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Effectuer :
- une réinitialisation des apprentissages en suivant le scénario de la commande SC036 en cas de remplacement ou de dépose - repose du volet d'admission d'air ou de l'électrovanne EGR (voir Diagnostic - Interprétation des commandes) (MR 372, 13B, Injection diesel) et (voir Diagnostic - Remplacement des organes) (MR 372, 13B, Injection diesel),
- un test à l'aide du scénario SC035 (diagnostic circuit de carburant haute pression) en cas de remplacement ou de dépose - repose (voir Diagnostic - Interprétation des commandes) (MR 372, 13B, Injection diesel).
- En cas de fuite, effectuer la réparation de la pièce concernée.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Pivoter l'agrafe du tuyau d'air entrée échangeur airair.
- Ecarter le tuyau d'air entrée échangeur air-air.
- Mettre en place le faisceau.
- Agrafer le protecteur de l'écrou du tuyau haute pression sur la pompe haute pression.
- Reposer :
- le protecteur de rampe d'injection (voir 13B, Injection diesel, Protecteur de rampe d'injection : Dépose - Repose) ,
- la cloison de boîte à eau,
- les vis de la cloison de boîte à eau,
- l'écran d'accès du filtre à air,
- les vis de l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),
- les caches moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Effectuer un réglage des projecteurs (voir Projecteur halogène : Réglage) (MR 370, 80B, Projecteurs avant) ou (voir Projecteurs au xénon : Réglage) (MR 370, 80C, Lampes au xénon).
