RTA Renault Scenic 2: K4M, et 761 - F4R, et 771
Outillage spécialisé indispensable |
Rou. 604-01 Outil d'immobilisation des moyeux. |
Tav. 476 Extracteur de rotule. |
Mot. 1453 Support d'ancrage moteur à réglages multiples, avec sangles de maintien. |
Bvi. 1531 Outil de centrage de volant d'inertie pour convertisseur de transmission automatique. |
Matériel indispensable |
vérin d'organes |
Couples de serrage
|
vis de roues 13 daN.m |
vis de colonnettes d'étrier de frein 0,7 daN.m |
écrou de rotule de direction 3,7 daN.m |
écrou de rotule inférieure 6,2 daN.m |
vis biellette reprise de couple sur berceau 10,5 daN.m |
vis de tour de boîte et démarreur 4,4 daN.m |
écrou support pendulaire sur boîte 4,4 daN.m |
écrou rotule de direction 6,2 daN.m |
écrou de fixation convertisseur sur tôle d'entraînement 3,7 daN.m |
vis de support connecteur modulaire 2 daN.m |
vis de fixation du capteur de vitesse moteur 1 daN.m |
vis de biellette de reprise de couple sur Moteur F 18 daN.m |
vis de la biellette de reprise de couple sur moteur K 10,5 daN.m |
écrou support pendulaire sur tampon 18 daN.m |
vis de fixation du cache batterie 0,4 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les caches du moteur.
- Débrancher la batterie en commençant par la borne négative.
- Déposer la grille d'auvent ( (voir 85A, Essuyage - Lavage) ).
- Déposer :
- les deux vis (1) de fixation de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de fixation de la cloison de boîte à eau.
- Déposer :
- les vis (3) de fixation de la cloison de boîte à eau,
- la cloison de boîte à eau,
- le manchon d'entrée d'air,
- la batterie,
- le bac à batterie,
- le calculateur d'injection et son support,
- le tuyau d'entrée d'air,
- les fixations du faisceau électrique.

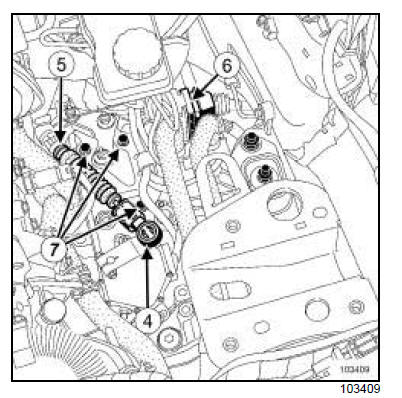

- Déposer :
- la rotule (4) du câble de contacteur multifonction,
- le câblage (5) du câble de contacteur multifonction en déverrouillant l'arrêt de gaine,
- les fixations du faisceau électrique.
- Débrancher :
- le capteur de vitesse moteur,
- le connecteur (6) en libérant le tiroir du connecteur.
- Déposer les vis de fixation (7) de la platine support du connecteur modulaire.
K4M
- Déposer le capteur de vitesses moteur.
F4R
- Déposer le capteur de vitesses moteur.
- Placer des pince-Durits.
- Débrancher l'échangeur.
- Dégrafer le faisceau de la boîte de vitesses.
- Déposer :
- les deux vis (8) du démarreur,
- le protecteur sous moteur.
- Vidanger la boîte de vitesses.
- Déposer :
- les roues,
- les pare-boue.
- Débrancher :
- le câblage des capteurs du système d'antiblocage de roues,
- le câblage des capteurs de réglage des projecteurs au xénon (si le véhicule en est équipé).
I - CÔTÉ GAUCHE DU VÉHICULE
- Déposer :
- l'écrou de moyeu à l'aide de l'outil (Rou. 604-01) ,
- la rotule de direction à l'aide de l'outil (Tav. 476) ,
- la rotule de barre stabilisatrice à l'aide de l'outil (Tav. 476) ,
- la rotule inférieure.
- Dégager le porte-fusée de la transmission.
- Déposer la transmission gauche.
- Déposer :
- l'agrafe (10) du faisceau du calculateur de la boîte de vitesses,
- le renfort latéral (9) .
- Ouvrir la patte de fixation (11) du faisceau du calculateur de la boîte de vitesses.
- Débrancher le connecteur (12) du calculateur de la boîte de vitesses.
II - CÔTÉ DROIT DU VÉHICULE
- Déposer :
- l'écrou de moyeu à l'aide l'outil (Rou. 604-01) ,
- la rotule de direction à l'aide de l'outil (Tav. 476) ,
- la rotule de barre stabilisatrice à l'aide de l'outil (Tav. 476) ,
- la rotule inférieure.
- Déposer la bride du palier relais.
- Dégager le porte-fusée de la transmission.
- Déposer la transmission droite.
- Attacher l'ensemble des radiateurs de refroidissement à l'aide de cordes sur la traverse supérieure.

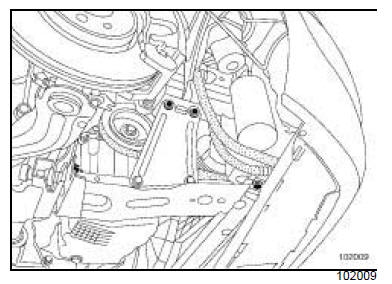

- Déposer le renfort latéral.
- Déposer la traverse inférieure de radiateur de refroidissement.
- Déposer :
- les écrous de fixation (13) de l'échappement,
- la biellette de reprise de couple.
- Déposer :
- la béquille collecteur - bas moteur,
- la vis de fixation (15) du démarreur,
- le démarreur,
- les trois écrous du convertisseur.
- Déposer les goujons (16) supérieurs de tour de boîte de vitesses.
- Ouvrir le cache (13) .
- Déposer le cache (14) .
- Mettre en place l'outil (Mot. 1453).
- Déposer le tampon support de boîte de vitesses.
- Mettre en place l'outil vérin d'organes sous la boîte de vitesses.
- Déposer :
- les vis inférieures de tour de boîte de vitesses,
- les goujons,
- les vis du convertisseur sur la tôle d'entrainement,
- la boîte de vitesses automatique.
- Attacher le convertisseur avec une ficelle pour éviter qu'il ne se déboîte
REPOSE
- Ne pas réutiliser les écrous de fixation du convertisseur ni les écrous du volant d'inertie, s'ils ont été déposés : toujours reposer des écrous neufs.
- Vérifier la présence des bagues de centrage.
- Reposer le volant d'inertie sur le convertisseur à l'aide de l'outil (Bvi. 1531) ;.
- Procéder dans le sens inverse de la dépose.
- Lors de la repose de la boîte de vitesses automatique sur le moteur, veiller à engager parfaitement, le convertisseur dans l'axe de l'arbre d'entrée.
- La distance entre la base du filetage (17) et la face d'accouplement moteur (18) doit être de 17 mm.
- Serrer aux couples :
- les vis de roues (13 daN.m) ,
- les vis de colonnettes d'étrier de frein (0,7 daN.m) ,
- l'écrou de rotule de direction (3,7 daN.m) ,
- l'écrou de rotule inférieure (6,2 daN.m) ,
- les vis biellette reprise de couple sur berceau (10,5 daN.m) ,
- les vis de tour de boîte et démarreur (4,4 daN.m)
- l'écrou support pendulaire sur boîte (4,4 daN.m)
- l'écrou rotule de direction (6,2 daN.m) ,
- l'écrou de fixation convertisseur sur tôle d'entraînement (3,7 daN.m) ,
- les vis de support connecteur modulaire (2 daN.m) ,
- les vis de fixation du capteur de vitesse moteur (1 daN.m) ,
- les vis de biellette de reprise de couple sur Moteur F (18 daN.m) ,
- les vis de la biellette de reprise de couple sur moteur K (10,5 daN.m) ,
- l'écrou support pendulaire sur tampon (18 daN.m).
- Effectuer de remplissage de la boîte de vitesses automatique et faire le contrôle de niveau (voir Remplissage - Niveaux) .
- En cas de remplacement d'huile, effectuer une remise
à zéro des autoadaptatifs par la commande
RZ005 : " Effacements des autoadaptatifs " e t
remettre à zéro le compteur de vieillissement d'huile
du calculateur de la boîte de vitesses automatique
en effectuant la commande CF074 : " Ecriture date
vidange huile de boîte " .
Suite à l'utilisation de la commande RZ005, il est important d'effectuer un roulage permettant de réaliser plusieurs fois tous les changements de rapport montants et descendants pour mémoriser les nouvelles valeurs.
- Serrer au couple les vis de fixation du cache batterie (0,4 daN.m).
