RTA Renault Scenic 2: Injection d'essence : Liste et localisation des éléments

RTA Renault Scenic 2 / Moteur et périphériques / Injection essence / Injection d'essence : Liste et localisation des éléments

K4J, et 730 ou 740 - K4M, et 761 ou 764 ou 766 ou 782 ou 812 ou 813 - F4R, et 770 ou 771 ou 776

K4J, et 730 ou 740 - K4M, et 764

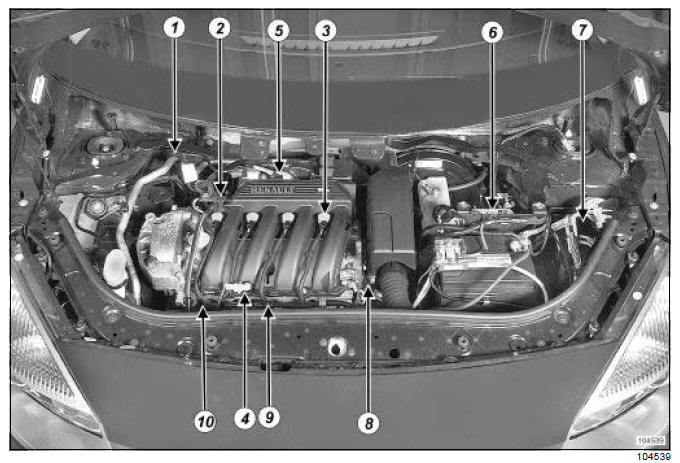

Injection d'essence : Liste et localisation des éléments

  1. Electrovanne de recirculation des vapeurs d'essence
  2. Capteur de pression de collecteur
  3. Bobine d'allumage
  4. Sonde de température d'air
  5. Boîtier papillon motorisé
  6. Calculateur d'injection
  7. Unité de protection et de commutation
  8. Sonde de température d'eau
  9. Capteur de cliquetis
  10. Rampe d'injection et injecteurs

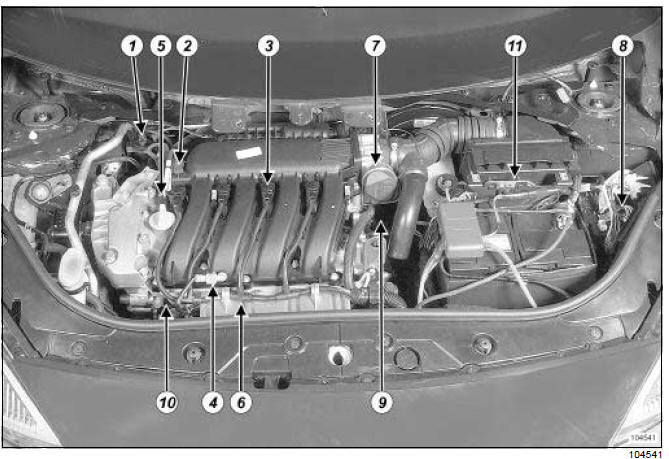

K4M, et 761 ou 766 ou 782 ou 812 ou 813

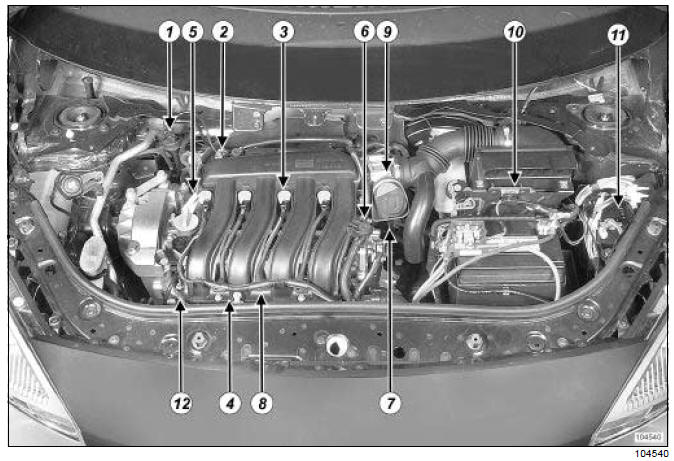

Injection d'essence : Liste et localisation des éléments

(1) Electrovanne de recirculation des vapeurs d'essence
(5) Electrovanne de déphaseur d'arbre à cames
(2) Capteur de pression de collecteur
(3) Bobine d'allumage
(6) Capteur de position d'arbres à cames
(9) Boîtier papillon motorisé
(10) Calculateur d'injection
(11) Unité de protection et de commutation
(7) Sonde de température d'eau
(8) Capteur de cliquetis
(4) Sonde de température d'air
(12) Rampe d'injection et injecteurs

F4R, et 770 ou 771

Injection d'essence : Liste et localisation des éléments

  1. Electrovanne de recirculation des vapeurs d'essence
  2. Capteur de pression de collecteur
  3. Bobine d'allumage
  4. Sonde de température d'air
  5. Electrovanne de déphaseur d'arbre à cames
  6. Capteur de cliquetis
  7. Boîtier papillon motorisé
  8. Unité de protection et de commutation
  9. Sonde de température d'eau
  10. Rampe d'injection et injecteurs
  11. Calculateur d'injection

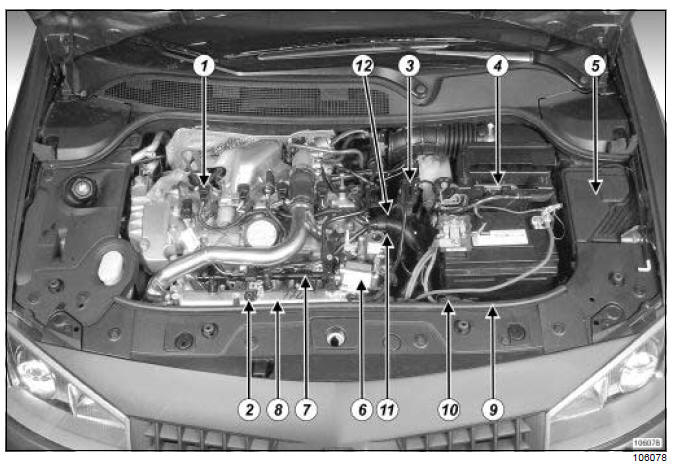

F4R, et 776

Injection d'essence : Liste et localisation des éléments

  1. Bobine d'allumage
  2. Capteur de pression de collecteur
  3. Electrovanne de recirculation des vapeurs d'essences
  4. Calculateur d'injection
  5. Unité de protection et de commutation
  6. Boîtier papillon motorisé
  7. Rampe d'injection et injecteurs
  8. Capteur de cliquetis
  9. Sonde de température d'air
  10. Capteur de pression de suralimentation
  11. Sonde de température d'eau
  12. Pompe à eau électrique

K4J, et 730 ou 740 - K4M, et 764

Injection d'essence : Liste et localisation des éléments

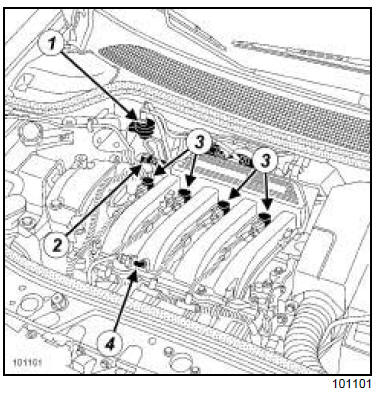

(1) Electrovanne de recirculation des vapeurs d'essence
(2) Capteur de pression collecteur
(3) Bobines d'allumage
(4) Sonde de température d'air

Injection d'essence : Liste et localisation des éléments

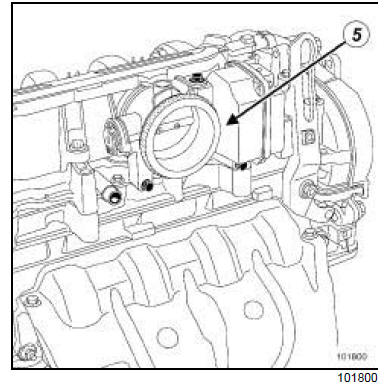

(5) Boîtier papillon motorisé

Injection d'essence : Liste et localisation des éléments

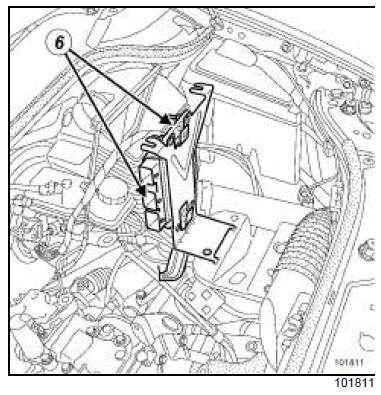

(6) Calculateur d'injection

Injection d'essence : Liste et localisation des éléments

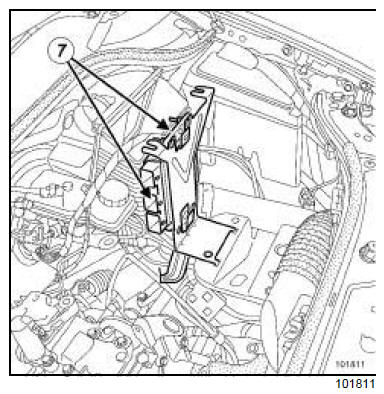

(7) Unité de protection et de commutation

Injection d'essence : Liste et localisation des éléments

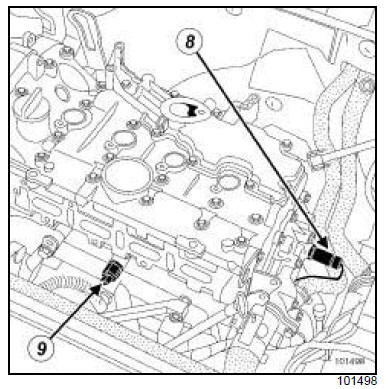

(8) Sonde de température d'eau

(9) Capteur de cliquetis

Injection d'essence : Liste et localisation des éléments

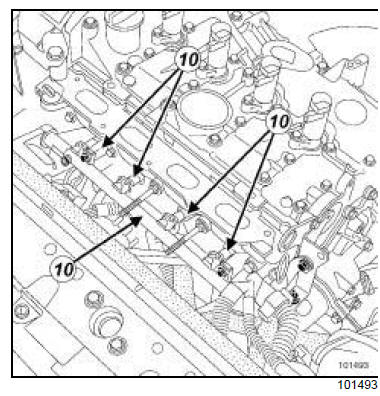

(10) Rampe d'injection

(10) Injecteurs

Injection d'essence : Liste et localisation des éléments

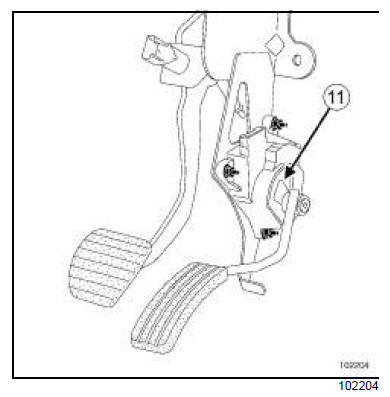

(11) Potentiomètre de pédale d'accélérateur

Injection d'essence : Liste et localisation des éléments

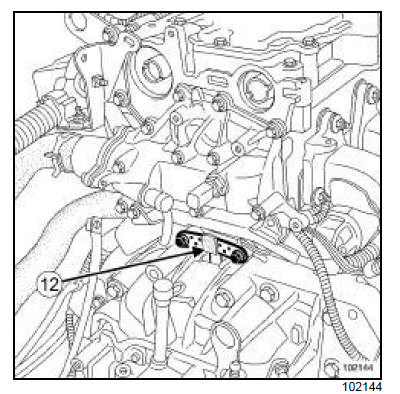

(12) Capteur de régime et de position moteur

Injection d'essence : Liste et localisation des éléments

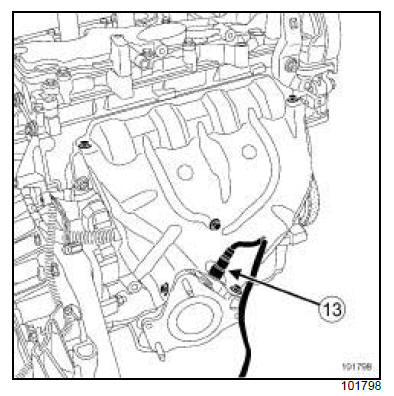

(13) Sonde à oxygène amont

Injection d'essence : Liste et localisation des éléments

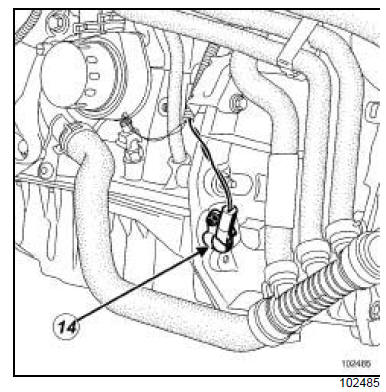

(14) Sonde à oxygène aval

(15) Catalyseur

Injection d'essence : Liste et localisation des éléments

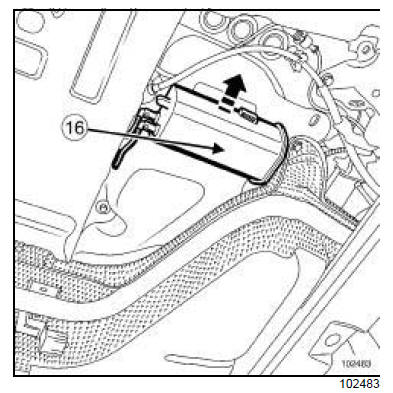

(16) Absorbeur de recirculation des vapeurs d'essence

K4M, et 761 ou 766 ou 782 ou 812 ou 813

Injection d'essence : Liste et localisation des éléments

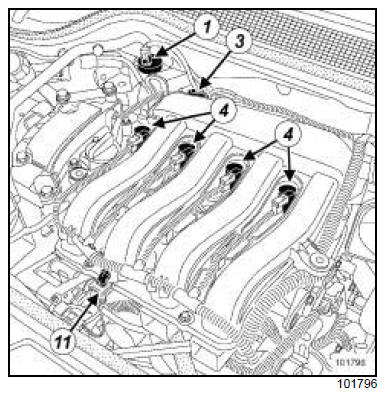

(1) Electrovanne de recirculation des vapeurs d'essence
(3) Capteur de pression collecteur
(11) Sonde de température d'air
(4) Bobines d'allumage

Injection d'essence : Liste et localisation des éléments

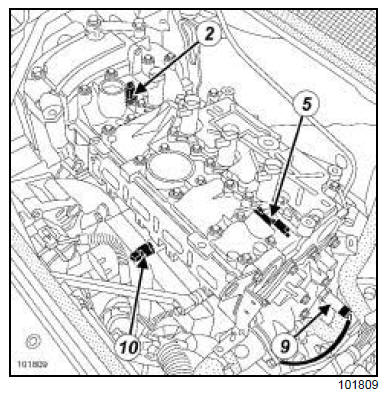

(10) Capteur de cliquetis
(2) Electrovanne de déphaseur d'arbre à cames
(5) Capteur de position d'arbre à cames
(9) Sonde de température d'eau

Injection d'essence : Liste et localisation des éléments

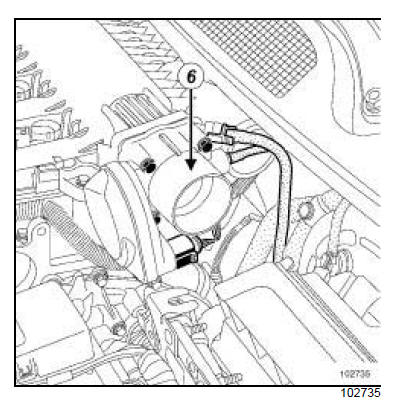

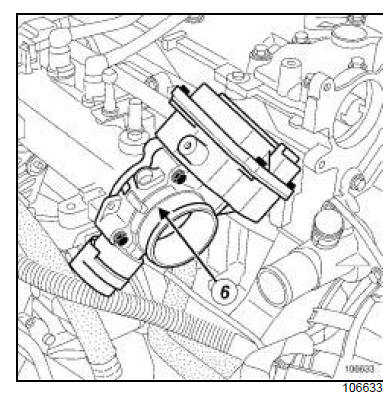

(6) Boîtier papillon motorisé

Injection d'essence : Liste et localisation des éléments

(7) Calculateur d'injection

Injection d'essence : Liste et localisation des éléments

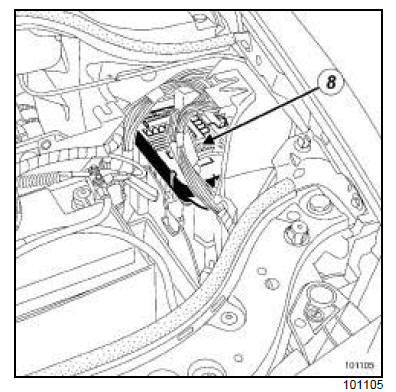

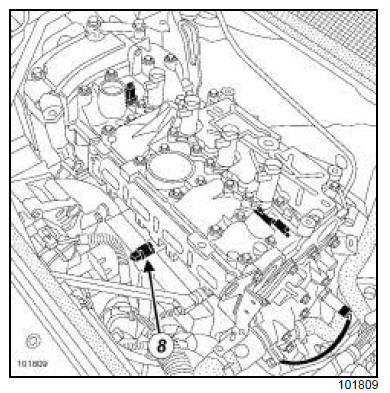

(8) Unité de protection et de commutation

Injection d'essence : Liste et localisation des éléments

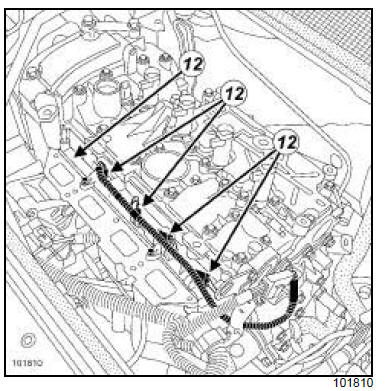

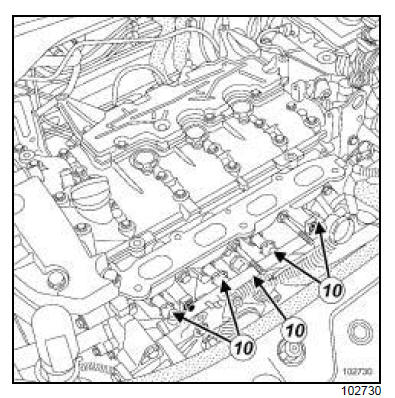

(12) Rampe d'injection

(12) Injecteurs

Injection d'essence : Liste et localisation des éléments

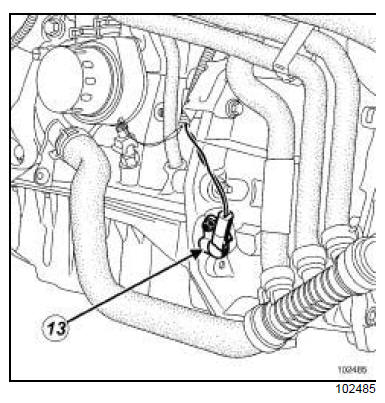

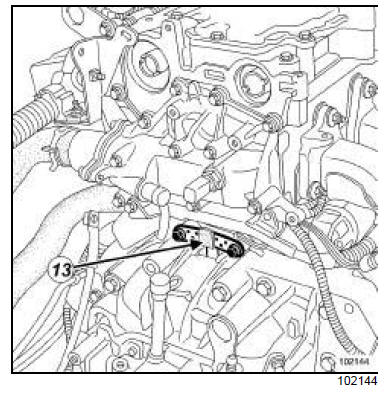

(13) Capteur de régime et de position moteur

Injection d'essence : Liste et localisation des éléments

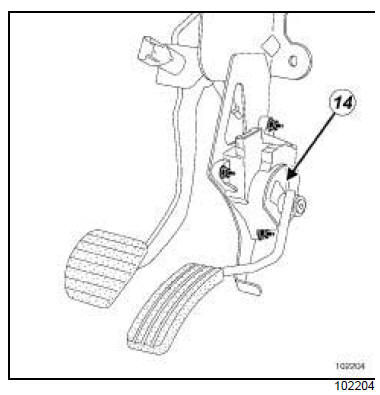

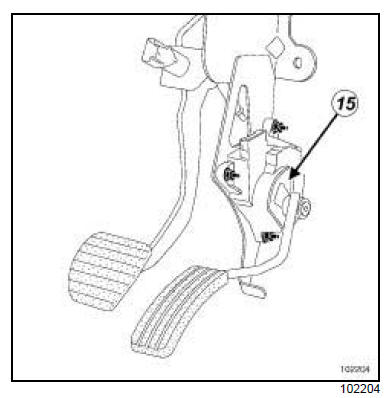

(14) Potentiomètre de pédale d'accélérateur

Injection d'essence : Liste et localisation des éléments

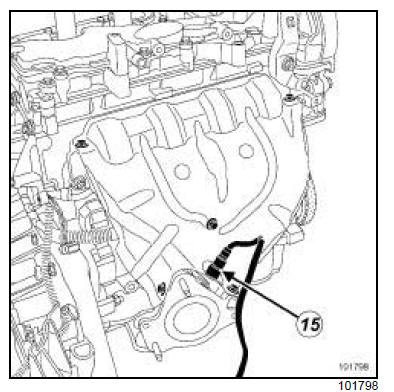

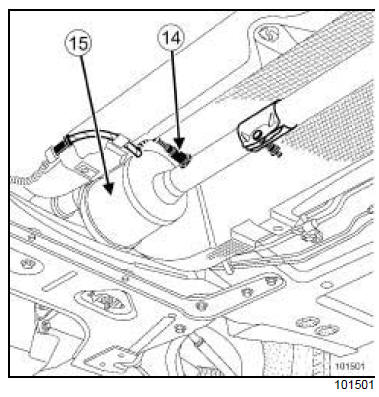

(15) Sonde à oxygène amont

Injection d'essence : Liste et localisation des éléments

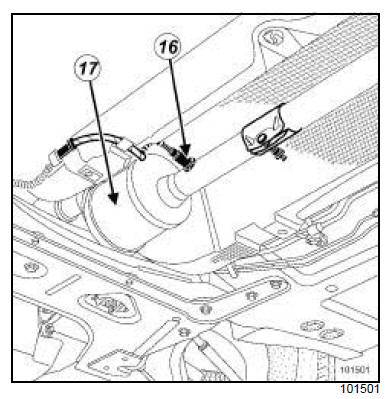

(16) Sonde à oxygène aval

(17) Catalyseur

Injection d'essence : Liste et localisation des éléments

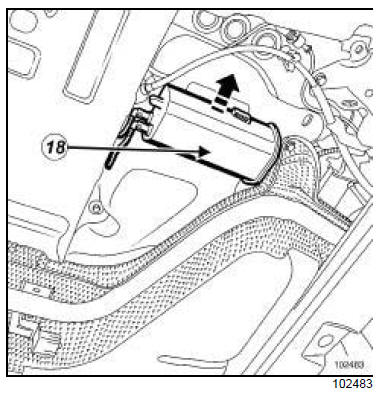

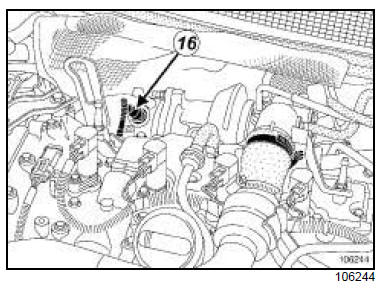

(18) Absorbeur de recirculation des vapeurs d'essence

F4R, et 770 ou 771

Injection d'essence : Liste et localisation des éléments

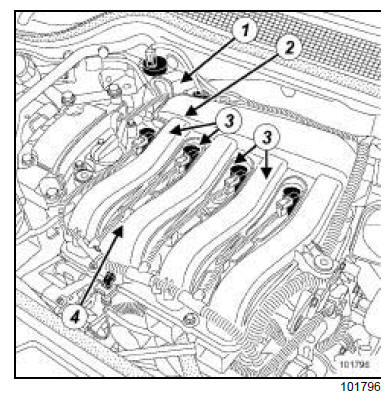

(1) Electrovanne de recirculation des vapeurs d'essence
(2) Capteur de pression collecteur
(3) Bobines d'allumage
(4) Sonde de température d'air

Injection d'essence : Liste et localisation des éléments

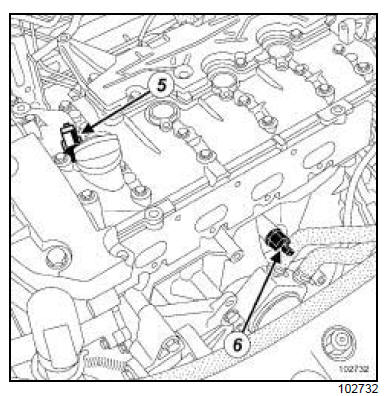

(5) Electrovanne de déphaseur d'arbre à cames

(6) Capteur de cliquetis

Injection d'essence : Liste et localisation des éléments

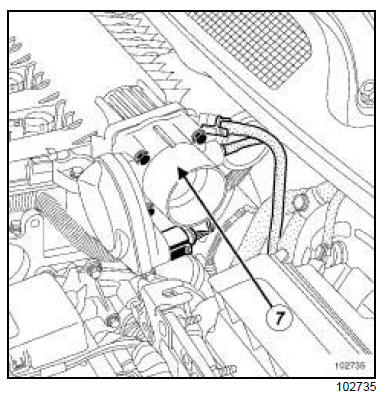

(7) Boîtier papillon motorisé

Injection d'essence : Liste et localisation des éléments

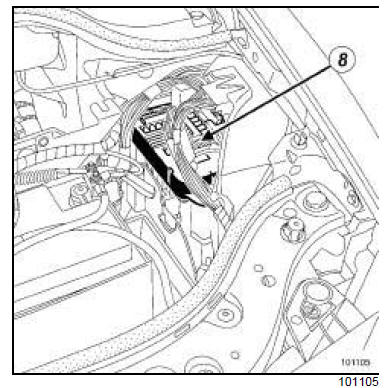

(8) Unité de protection et de commutation

Injection d'essence : Liste et localisation des éléments

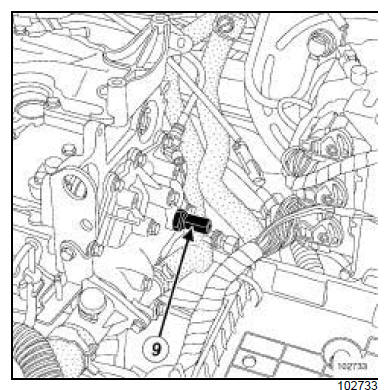

(9) Sonde de température d'eau

Injection d'essence : Liste et localisation des éléments

(10) Rampe d'injection

(10) Injecteurs

Injection d'essence : Liste et localisation des éléments

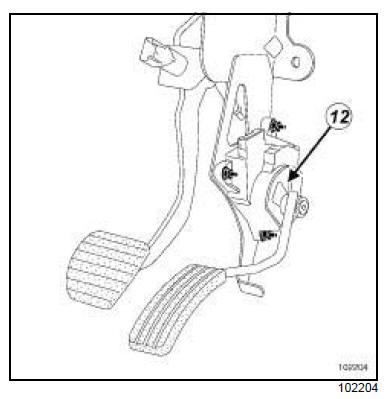

(12) Potentiomètre de pédale d'accélérateur

Injection d'essence : Liste et localisation des éléments

(13) Capteur de régime moteur et de position moteur

F4R, et 776

Injection d'essence : Liste et localisation des éléments

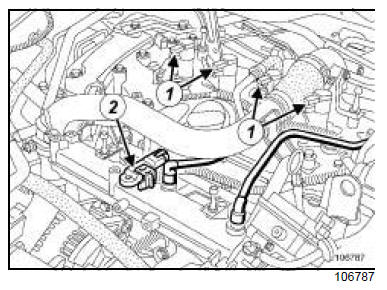

(1) Bobines d'allumage

(2) Capteur pression collecteur

Injection d'essence : Liste et localisation des éléments

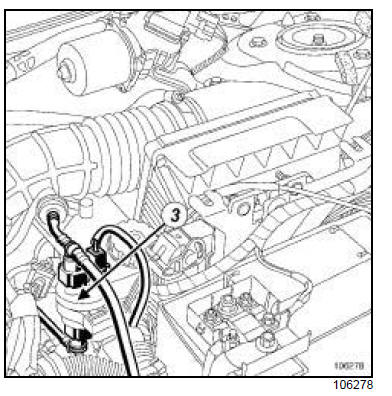

(3) Electrovanne de recirculation des vapeurs d'essence

Injection d'essence : Liste et localisation des éléments

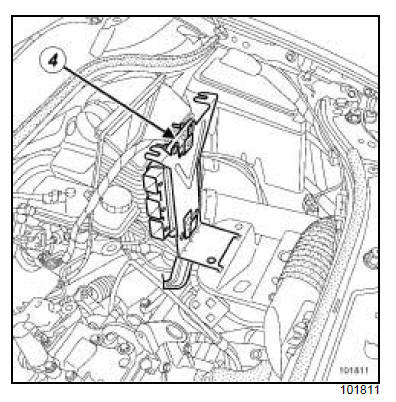

(4) Calculateur d'injection

Injection d'essence : Liste et localisation des éléments

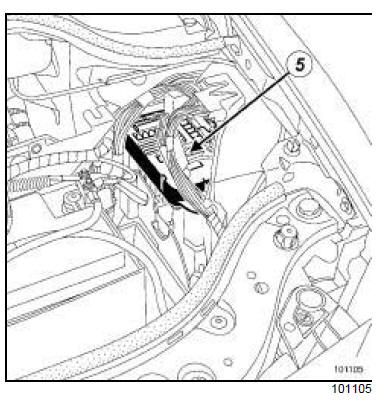

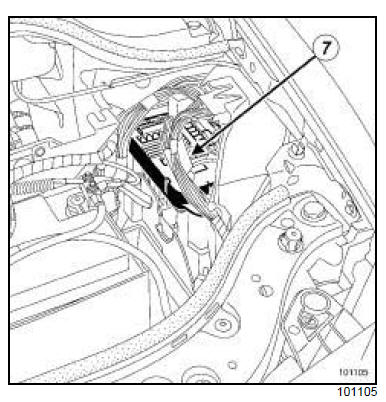

(5) Unité de protection et de commutation

Injection d'essence : Liste et localisation des éléments

(6) Boîtier papillon motorisé

Injection d'essence : Liste et localisation des éléments

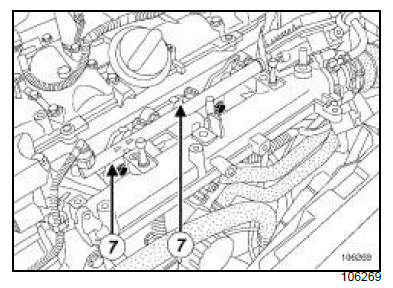

(7) Rampe d'injection

(7) Injecteurs

Injection d'essence : Liste et localisation des éléments

(8) Capteur de cliquetis

Injection d'essence : Liste et localisation des éléments

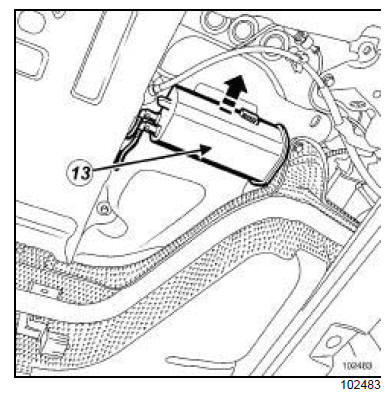

(13) Absorbeur de recirculation des vapeurs d'essence

Injection d'essence : Liste et localisation des éléments

(14) Capteur de régime et de position moteur

Injection d'essence : Liste et localisation des éléments

(15) Potentiomètre de pédale d'accélérateur

Injection d'essence : Liste et localisation des éléments

(16) Sonde à oxygène amont

Injection d'essence : Liste et localisation des éléments

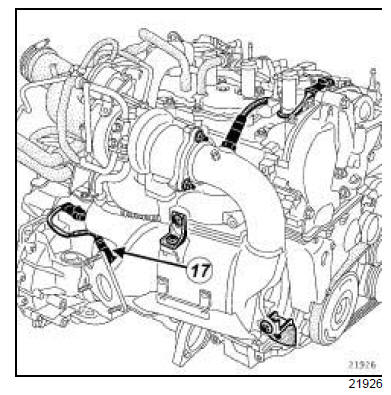

(17) Sonde à oxygène aval
