Notice d'utilisation Renault Scenic 2: Ceintures de sécurité

Pour assurer votre sécurité, portez votre ceinture de sécurité lors de tous vos déplacements. De plus, vous devez vous conformer à la législation locale du pays où vous vous trouvez.

Avant de démarrer, procédez :

Des ceintures de sécurité mal ajustées risquent de causer des blessures en cas d’accident.

Même les femmes enceintes doivent porter leur ceinture. Dans ce cas veiller à ce que la sangle de bassin n’exerce pas une pression trop importante sur le bas ventre sans créer de jeu supplémentaire.

Réglage de la position de conduite

Ceintures de sécurité

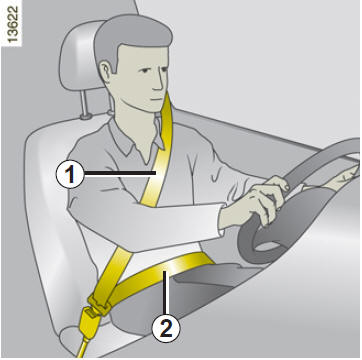

Ajustement des ceintures de sécurité

Tenez-vous bien appuyé contre le dossier.

La sangle de thorax 1 doit être rapprochée le plus possible de la base du cou, sans toutefois porter sur ce dernier.

La sangle de bassin 2 doit être portée à plat sur les cuisses et contre le bassin.

La ceinture doit porter le plus directement possible sur le corps. Ex. : évitez les vêtements trop épais, les objets intercalés, etc.

Ceintures de sécurité

Réglage en hauteur de la ceinture de sécurité

Utilisez le bouton 3 pour sélectionner la hauteur de réglage de la ceinture de telle sorte que la sangle de thorax 1 passe comme indiqué précédemment :

Une fois le réglage effectué, assurezvous du bon verrouillage.

Ceintures de sécurité

Verrouillage

Déroulez la sangle lentement et sans à-coups et encliquetez-le pêne 4 dans le boîtier 6 (vérifiez le verrouillage en tirant sur le pêne 4). S’il se produit un blocage de la sangle avant l’encliquetage, effectuez un large retour en arrière et déroulez à nouveau.

Si votre ceinture est complètement bloquée :

Généralités Témoin d’alerte de non port de la ceinture conducteur et suivant véhicule, de la ceinture passager
Il s’allume fixe au démarrage moteur puis, lorsque le véhicule atteint environ 10 km/h, si la ceinture conducteur ou la ceinture passager (lorsque le siège est occupé) n’est pas bouclée. Dans ce cas, il clignote et un signal sonore retentit pendant environ 90 secondes.

Nota : un objet posé sur l’assise passager peut déclencher le témoin d’alerte.

Déverrouillage

Pressez le bouton 5 du boîtier 6, la ceinture est rappelée par l’enrouleur.

Accompagnez le pêne pour faciliter cette opération.

CEINTURES DE SÉCURITÉ ARRIÈRE : châssis normal

Ceintures de sécurité

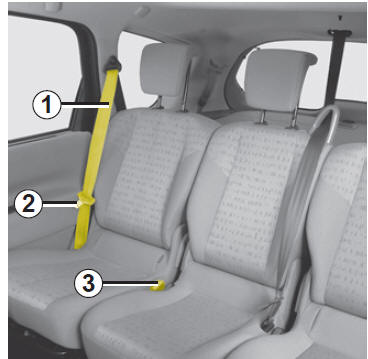

Ceintures arrière latérales

Déroulez lentement la sangle 1 de son logement.

Pour votre confort, vous pouvez faire passer la ceinture dans le guide sangle 2.

Encliquetez le pêne 3 dans le boîtier de verrouillage noir 4.

Fonctionnalité des sièges arrière Reportez-vous au paragraphe "fonctionnalités des sièges arrière" en chapitre 3.

Ceintures de sécurité

Encliquetez le dernier pêne coulissant 5 dans le boîtier rouge 6.

Vérifiez le bon positionnement et le bon fonctionnement des ceintures de sécurité arrière après chaque manipulation des sièges arrière.

Ceintures de sécurité

Ceinture arrière centrale

Déroulez lentement la sangle 7 de son logement.

Fonctionnalité des sièges arrière Reportez-vous au paragraphe "fonctionnalités des sièges arrière" en chapitre 3.

Ceintures de sécurité

Encliquetez le pêne 8 dans le boîtier de verrouillage noir.

Encliquetez le dernier pêne coulissant 9 dans le boîtier rouge 10.

Vérifiez le bon positionnement et le bon fonctionnement des ceintures de sécurité arrière après chaque manipulation des sièges arrière.

CEINTURES DE SÉCURITÉ ARRIÈRE : châssis long

Ceintures de sécurité

Siège arrière de deuxième rangée

Ceintures arrière latérales
Déroulez lentement la sangle 1.

Encliquetez le pêne coulissant 2 dans le boîtier rouge 3 correspondant.

Fonctionnalité des sièges arrière Reportez-vous au paragraphe "fonctionnalités des sièges arrière" en chapitre 3.

Ceintures de sécurité

Ceinture arrière centrale
Déroulez lentement la sangle 4 de son logement.

Pour votre confort, vous pouvez faire passer la ceinture dans le guide sangle 6.

Encliquetez le pêne 5 dans le boîtier de verrouillage noir 7.

Ceintures de sécurité

Encliquetez le dernier pêne coulissant 8 dans le boîtier rouge 9.

Vérifiez le bon positionnement et le bon fonctionnement des ceintures de sécurité arrière après chaque manipulation des sièges arrière.

Ceintures de sécurité

Siège arrière de troisième rangée

Déroulez lentement la sangle 10.

Encliquetez le pêne 11 dans le boîtier noir correspondant 12.

Ceintures de sécurité

Encliquetez le dernier pêne coulissant 13 dans le boîtier rouge 14.

Fonctionnalité des sièges arrière Reportez-vous au paragraphe "fonctionnalités des sièges arrière" en chapitre 3.



Vérifiez le bon positionnement et le bon fonctionnement des ceintures de sécurité arrière après chaque manipulation des sièges arrière.

CEINTURES DE SÉCURITÉ : avertissements

Les informations suivantes concernent les ceintures avant et arrière du véhicule.

  • Aucune modification ne doit être apportée aux éléments du système de retenue montés d’origine : ceintures et sièges ainsi que leurs fixations.

    Pour des cas particuliers (exemple : installation d’un siège enfant) consultez votre Représentant RENAULT.

  • N’utilisez pas de dispositifs permettant d’introduire du jeu dans les sangles (exemples : pince à linge, clip, etc.) car une ceinture de sécurité portée trop lâche risque de provoquer des blessures en cas d’accident.
  • Ne faites jamais passer la sangle de thorax sous votre bras, ni derrière votre dos.
  • N’utilisez pas la même ceinture pour plus d’une personne et n’attachez jamais un bébé ou un enfant sur vos genoux avec votre ceinture.
  • La ceinture ne doit pas être vrillée.
  • À la suite d’un accident grave, faites remplacer les ceintures qui étaient en service à ce moment. De même, faites remplacer votre ceinture si celle-ci présente une dégradation.
  • Lors de la remise en place des sièges arrière, veillez à bien repositionner la ceinture de sécurité de façon à pouvoir l’utiliser correctement.
  • En roulage, si nécessaire, réajustez la position et la tension de la ceinture.
  • Veillez à insérer le pêne de la ceinture dans le boîtier approprié.
